HDMI音视频转换器HDMI音视频切换器HDMI音视频延长放大器       AG7111|AG7210|AG7120|AG7220|AG7231AG7110/11 – HDMI 1.4b 3:1 Switch controller
AG7120 – HDMI 1.4b 1:1 ReDriver
AG7130 – HDMI 1.4b 2:1 KVM controller
AG7210 – HDMI 2.0 3:1 Switch controller
AG7220 – HDMI 2.0 1:1 ReDriver
AG7231 – HDMI 2.0 2:1 KVM controller
AG7111|AG7210|AG7120|AG7220|AG7231功能介绍


      AG7111是数字视频接口(DVI)或高清多媒体接口(HDMI)或displayPort双模开关,最多可将3个DisplayPort或DVI或HDMI端口切换到单个显示接收器设备。每个通道最大带宽为3.4Gbps,并支持深色技术。它的功率较低在大多数应用中,操作不需要外部电源。
AG7210系列支持HDMI视频流,符合HDMI 2.0规范。HDMI协议允许每个颜色通道在源和接收器之间传输单个RGB颜色、音频数据和辅助数据设备。视频传输格式采用TMDS编码,二进制数据采用8b/10b编码算法。HDMI 2.0规范允许TMDS比特率高达6gbps,TMDS时钟率为TMDS比特的1/40速率,最高可达150兆赫。最大总吞吐量为14.4 Gbps(4.8 Gbps/信道)。AG7210系列支持最高4096x2160/60Hz的VESA或CEA分辨率。
    AG7120芯片是一个数字视频接口(DVI)或高清多媒体接口(HDMI)re驱动程序自动补偿HDMI/DVI电缆损耗。最大带宽为每条通道3.4Gbps,并提供深颜色支持。它的低功耗操作不需要外部电源。AG7120节省空间, QFN24封装,在扩展的0°C至+70°C温度范围内工作。
     AG7220是一款用作高清晰度多媒体的单片机解决方案,用于带有HDMI2.0设备的HDMI电缆在较薄或更长的设备上维护高带宽数据接口(HDMI)RE驱动程序。其最大带宽为每通道6Gbps,可支持高达4K2K@60Hz分辨率的视频性能。用阿尔戈尔特克的先进的绿色设计,AG7220可以支持无需外部电源的功能补给。与传统的无源电缆相比,有了AG7220,HDMI电缆制造商可提供更薄或更长的HDMI2.0电缆,具有同等的视频性能。
    AG7231主要用于HDMI2.0 二切一KVM切换器或者HDMI2.0 二进一出KVM控制器方案当中。可以作为HDMI2.0 2:1kvm(键盘-视频-鼠标)开关控制器运行。它可以在两个HDMI主机之间切换信号至一组USB键盘/鼠标和一个HDMI显示器。
AG7111|AG7210|AG7120|AG7220|AG7231参数对比列表如下:
AG7000 family不带联系方式.jpg

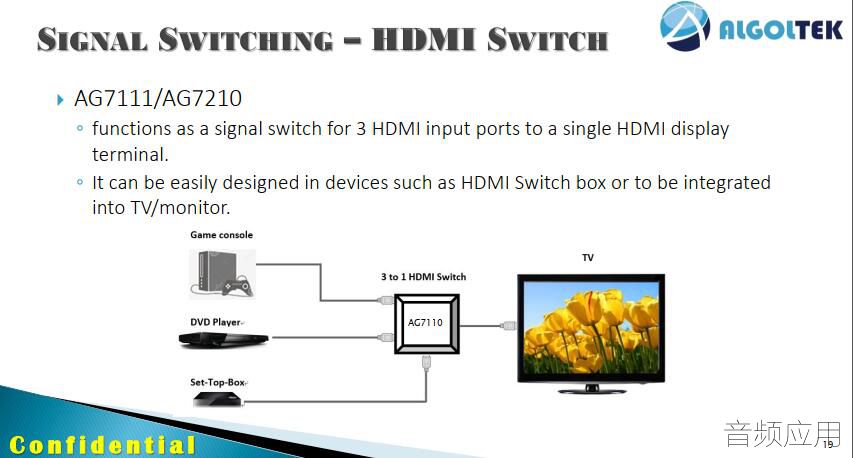

AG7111与AG7210应用与参数对比如下:

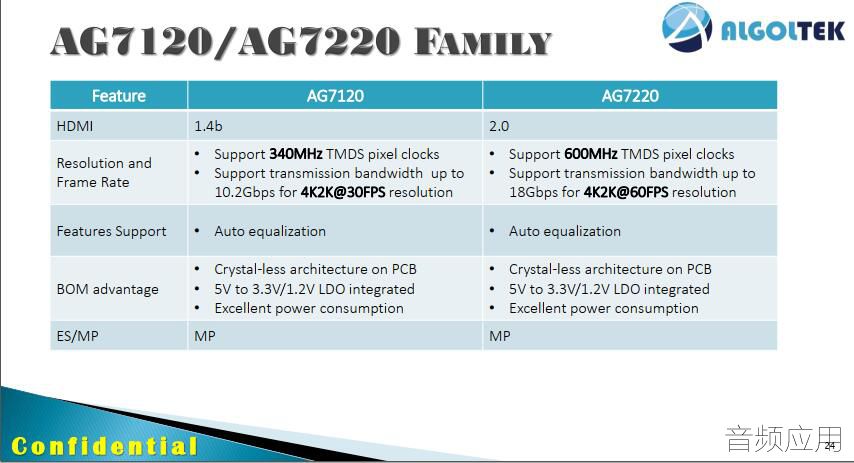

AG7120与AG7220应用与参数对比如下:
AG7111|AG7210|AG7120|AG7220|AG7231具体详细的选型方法在下面附件中:
Algoltek Company Profile and Roadmap 2019R3.pdf (3.19 MB, 下载次数: 0)
