[音视频] 3切1HDMI切换器|HDMI/DVI/DP显示转换方案|AG7110和AG7111参数对比

[复制链接]

2750

积分

11

听众

1200

音贝

音频应用新手发布

Rank: 3

积分
2750
发表于 2020-9-14 | |阅读模式
音频应用公众号资讯免费发布推广

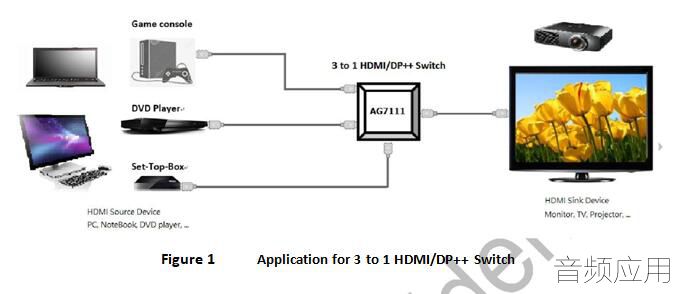

AG7111设计方案,HDMI1.4 3切1或5切1转换器方案,HDMI切换器,AG7110和AG7111参数对比,先看看两者的共同点:AG7110和AG7111都可实现3切1HDMI转换,HDMI/DVI/DP显示转换方案,5切1需要用2颗芯片来实现,但建议用AG7111来做。

AG7111芯片是一个数字视频接口(DVI)或高清多媒体接口(HDMI)或显示端口双模开关,允许多达3个显示端口或DVI或HDMI端口切换到单个显示接收器设备。带宽为每个通道3.4Gbps,并提供深颜色支持。它的低功耗操作允许在大多数应用中不需要外部电源。
AG7111引脚分布及管脚定义:

AG7111特征

单电源3.15V~5.5V

支持交流耦合和直流耦合输入

支持HDMI、DVI和显示端口输入

兼容HDMI 1.4b规范

兼容DisplayPort双模标准版本1.1

过渡调制差分信号吞吐量高达3.4Gbps/车道(总计10.2 Gbps)

像素时钟频率高达340MHz

支持30Hz时4K2K分辨率

支持深颜色

嵌入RC以排除外部晶体

嵌入5V至3.3V/1.2V调节器

在每个高速信号输入端集成50欧姆终端电阻

支持端口启用LED指示灯的3个GPO

支持GPI在自动或MCU模式之间进行选择(参见AG7110应用说明)

自动HDMI插件检测

内置端口激活电路,用于在没有外部MCU的源设备之间切换

支持远程控制器应用的外部MCU接口

为节能而实施的暂停模式

不同长度的电缆

实施信号延伸设计,以支持长电缆

先进设计,提高应用的抗噪声能力

工艺和包装

48针LQFP-EP/QFN 7X7mm包装尺寸

扩展商业温度范围(0°C至+70°C)

AG7111应用

投影仪

A/V接收器

机顶盒

游戏机

电视/监视器

媒体中心

个人电脑/笔记本电脑


欢迎厂家入驻,推文!免费!微信:yinpinyingyong

2750

积分

11

听众

1200

音贝

音频应用新手发布

Rank: 3

积分
2750
 楼主| 发表于 2020-10-15 |
安格AG7210支持HDMI2.0三进一出HDMI切换器方案,性价比高,  HDMI切换器 HDMI KVM控制器 HDMI线缆延长放大器方案全解AG7111|AG7210|AG7120|AG7220|AG7231
