[资讯] AG7111与AG7210方案设计和参数区别

  [复制链接]

33

帖子

1

听众

1200

积分

音频应用新手发布

Rank: 1

积分
1200
发表于 2020-5-22 19:18:56 | 显示全部楼层 |阅读模式
AG7111概述
Algoltek AG7111芯片是数字视频接口(DVI)或高清多媒体接口(HDMI)或DisplayPort双模开关,最多可将3个DisplayPort或DVI或HDMI端口切换到单个显示接收器设备。每个通道最大带宽为3.4Gbps,并支持深色技术。它的功率较低在大多数应用中,操作不需要外部电源。AG7111体积较小可节省空间,封装方式为LQFP48和QFN48包装,并在0°C至+70°C温度范围内可正常运行。
AG7120说明

ALGOLTEK AG7210系列提供开关功能,允许多达三个HDMI或DVI视频流传输到一个显示接收器设备。HDMI符合HDMI 2.0b规格,支持高达4096x2160/60Hz的分辨率。DVI支持分辨率高达1920x1200/60Hz。支持的最大TMDS比特率为6Gbps,最大总比特率为吞吐量为14.4 Gbps(4.8 Gbps/通道)。
AG7111特性
单电源3.15V~5.5V
支持交流耦合和直流耦合输入
支持HDMIDVI和显示端口输入
兼容HDMI 1.4b规范
兼容DisplayPort版本为1.1双模标准
最大TMDS吞吐量高达3.4Gbps/车道(总计10.2 Gbps
最大像素时钟速率高达340MHz
支持4K2K@30Hz分辨率
支持深色技术
嵌入RC以排除外部晶体
嵌入5V3.3V/1.2V调节器
每一个高速度信号输入时集成50欧姆终端电阻
支持端口启用3GPO LED指示灯
支持GPI在自动或MCU模式之间进行选择
自动HDMI插件检测
内置端口激活电路,用于在外部没有MCU的源设备
支持远程控制器的外部MCU接口应用

为节能而实施的暂停模式
实施自动均衡设计以支持不同长度的电缆
实施信号扩展设计以支持长电缆的高级设计
对于级联应用采用了先进的设计提高了设备的抗噪性
工艺和包装
LQFP48/QFN48 7X7mm包装尺寸
扩展商业温度范围
(0°C至+70°C)
   AG7210特性
HDMIDVI
HDMI 2.0b符合性
高达6GbpsTMDS比特率
高达4096x2160p/30Hz分辨率
支持HDMI的直流耦合。
支持用于高速输入信号的集成50欧姆终端电阻器
支持输出摆幅调整和预相位增强
支持可编程均衡比,可调节视频质量和电缆长度
支持HDMI的自动输入选择
支持在活动输入之间手动选择
支持外部控制器进行输入选择
支持深颜色和RGB/YUV4:4:4)、YUV4:2:2)和YUV4:2:0)颜色格式
5V3.3V/1.2V嵌入式LDO稳压器
工作特性
工作电压:3.8V5.5V
工作温度:-40°C70°C
ESD HBM 8千伏
包装方式

LQFP-64L  7x7x1.6 mm3

AG7111应用
投影仪
A/V接收器
机顶盒
游戏机
电视/监视器
媒体中心

个人电脑/笔记本电脑
AG7210应用
媒体播放器
机顶盒
游戏机
电视机

监视器

AG7111与AG7210应用方式对比如下:

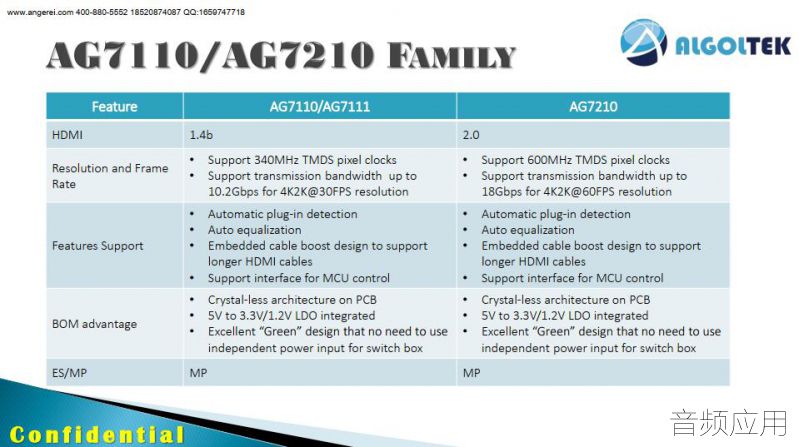

AG7111与AG7210特性如下:


关注音频应用官网公众号资讯合作

150

帖子

3

听众

1150

积分

音频应用新手发布

Rank: 1

积分
1150
发表于 2020-5-23 21:13:07 来自手机音频应用 | 显示全部楼层
分享一下,收藏了
关注音频应用官网公众号资讯合作
回复 支持 反对

使用道具 举报

33

帖子

1

听众

1200

积分

音频应用新手发布

Rank: 1

积分
1200
 楼主| 发表于 2020-6-29 15:54:28 | 显示全部楼层
有需要详细设计资料的可以TEL18520874087
