在射频应用中,射频限幅器和衰减器通常用于保护敏感的射频组件和设备,其共同点都会降低射频信号的功率。但进行的方式各不相同,这也成为了解它们的用途的关键。不同RF限幅器和衰减器,以各自不同方式工作,这可能适用于某些系统,而对另一些系统则不适用。


射频限幅器

射频限幅器是当输入信号的功率水平超过限幅器的阈值时,它可以减少信号的输入。通常使用射频限幅器来保护敏感接收器和信号调节电路,使其免受高输入信号的影响,否则会使接收器失敏或损坏信号调节部件。例如,低噪声放大器(LNA)通常是一种敏感设备,当其入射功率超过某个阈值时,可能会导致LNA降额或损坏。

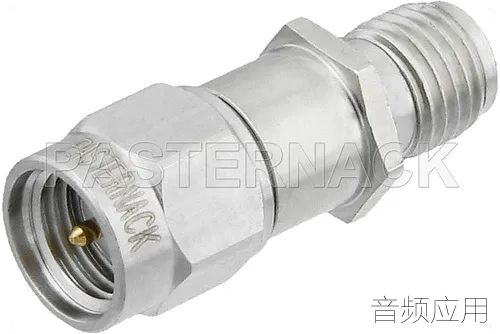

▲PIN二极管限幅器

信号链中任何可能出现意外或不可避免的高信号能量,将会损坏部件或导致不良操作。这时可以使用射频限幅器。在信号链的某些部分就是这种情况,例如混频器或增益块放大器的输入端口。

PIN二极管通常用于实现射频限幅器作为入射功率控制的可变电阻。在该实施方式中,射频限幅器的电阻或衰减值是入射信号功率的函数。因此,更大的入射信号能量将导致更高的射频限幅器衰减,以及成比例地减少输出信号。射频限幅器通常与同轴或波导接口连接,但也有表面安装的射频限幅器。

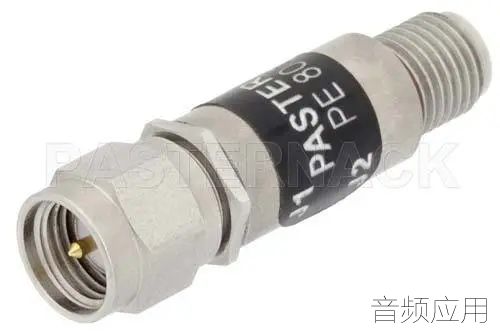

▲肖特基二极管限幅器


射频衰减器

射频衰减器可以是具有可变衰减器的无源或有源设备,具体取决于设计。基本的无源衰减器用作电阻元件,可将入射信号减小一定量的信号能量。因此,衰减器通常由衰减器提供的分贝(dB)值来指定。基本的无源衰减器既吸收又耗散,因为它们吸收输入的信号能量,并将其作为热耗散,而不是反射信号能量或存储能量。因此,衰减器通常用于减少反射信号,例如来自反射滤波器类型的反射信号,并减少原本会在两个反射端口之间产生的驻波。这些类型的衰减器通常也是宽带的,这取决于衰减器是否与同轴、波导或平面传输线端口连接。

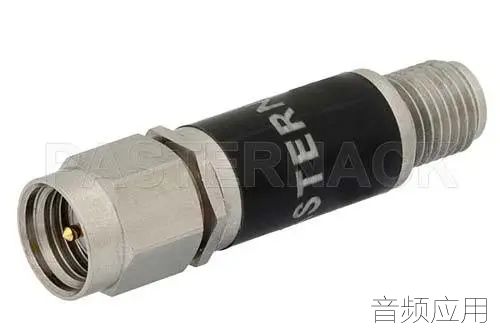

▲50欧姆SMA固定式衰减器
也有无源可变衰减器,可根据所选设置启用各种衰减级别。此外,还有有源可变衰减器,其衰减取决于控制输入。可变衰减器可用于控制信号电平,将信号保持在所需范围内,甚至可用于幅度调制(AM)或正交幅度调制(QAM)通信中的调制。




PASTERNACK

Pasternack始终致力于以即时发货服务为全球工程师提供最大的射频、微波、毫米波现货元器件、组件、设备选型库。所有产品均是中国现货,一件起发,当天发货。以上应用中相关射频产品:


射频限幅器


Pasternack 射频限幅器属于宽带无源器件,其用于保护接收器和射频元器件,也可以用于功率调整场合。Pasternack 射频限幅器包括两种基本类型:


👉 PIN-PIN二极管限幅器
👉 PIN-Schottky二极管限幅器



射频同轴衰减器


Pasternack 有源衰减器有两种类型:
👉 可编程衰减器
👉电压控制式衰减器

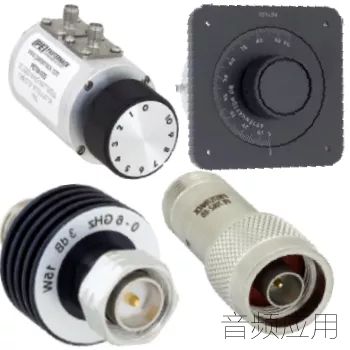

Pasternack 无源衰减器包括连续可变式、直流偏置式、固定式和步进式衰减器等类型。射频衰减器阻抗规格有50欧姆和75欧姆两种。
👉固定式衰减器
👉步进式衰减器
👉直流偏置式衰减器
👉连接可变衰减器
