[转载] YAMAHA 雅马哈 LS9-16 LS9-32数字调音台

[复制链接]

2212

积分

2

听众

66

音贝

音频应用新手发布

Rank: 3

积分
2212
发表于 2008-5-20 17:21:44 | 显示全部楼层 |阅读模式
YAMAHA 雅马哈 LS9-16 LS9-32数字调音台

轻盈、紧凑的数字调音台,功能先进音色出众

LS9 系列产品紧跟雅马哈PM1D, PM5D, 和 M7CL的技术步伐,扩展了Yamaha现场扩声和固定安装数字混音控制台的产品线。 LS9系列由32路话筒/线路输入、64通道的LS9-32和16路话筒/线路输入、32通道的LS9-16组成。 由于它的紧凑和轻盈,一个人可以搬动和安装,两个型号的产品都具备雅马哈业界的数字控制台技术和优良的音质。 除了大量的门限、压缩和均衡功能,它还配备了内建的USB存储录音机/播放机供录制或回放背景音乐,LS9 系列外观紧凑、功能高度整合化,所有功能满足了一切小型到中型级别现场扩声安装的需要。




LS9 [数字调音台]

包括16/32路两个型号,紧凑、轻量的设计结合了同级别产品高的音质标准。可调用预置的高品质话放、闪存盘直插式录播系统...功能丰富、灵活多用的小型化数字调音台。

产品信息如有变动,恕不另行通知。网站上信息仅供参考,一切以具体实物为准。

产品信息






LS9-16 数字调音台

令人惊异的超小型尺寸以及轻量化设计,特别适合对于灵活移动有特别需求的场合。

16 单声道话筒/线路 输入 以及 4 立体声输入通道,可扩展至两个推子层的32通道。
16混音母线,8矩阵母线,以及采用LCR模式的立体声和单声道母线。
紧凑且轻量化,单人即可完成移动和操作。(12公斤)
自带效果器及均衡器虚拟机架,适用于各类处理需求。

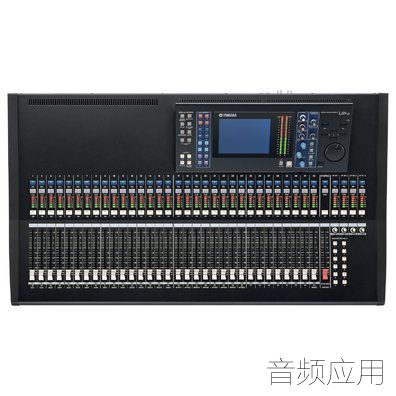

LS9-32 数字调音台

自带32个输入话放的LS9-32可以运用于各类复杂的现场演出环境,不仅如此,对于更高要求的环境,您还可以通过调音台的MY扩展卡槽进一步扩展至64通道处理能力。

32 单声道话筒/线路 输入 以及 4 立体声输入通道,可扩展至两个推子层的64通道。
16混音母线,8矩阵母线,以及采用LCR模式的立体声和单声道母线。
紧凑且轻量化,单人即可完成移动和操作。(19.4公斤)
自带效果器及均衡器虚拟机架,适用于
轻盈紧凑,便于携带和搬运


LS9 系列控制台一方面保持了强大的功能、出色的音质、承袭于雅马哈PM1D数字控制台的操作性,而另一方面体积小、重量轻,易于单人搬运和安装。 (LS9-32 = 19.4 kg, LS9-16 = 12.0 kg). LS9 系列便于管理的特点,加之先进的功能和出众的性能,使之成为既适用于各种临时性现场扩声又适用于长期性固定安装的佳选择。
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

2212

积分

2

听众

66

音贝

音频应用新手发布

Rank: 3

积分
2212
 楼主| 发表于 2008-6-27 16:48:56 | 显示全部楼层
选择适合您的型号

LS9 系列包括32路话筒/线路输入、64通道的LS9-32和16路话筒/线路输入、32通道的LS9-16。由于具备强大的输入能力和总线扩展能力, LS9-32成为需要使用复杂的输入输出系统的大型现场扩声的理想设备。而LS9-16因其运输和操作的便捷性,非常适用于各种集会和小型现场领域。

性能卓著的模拟电路设计带来同级产品中佳的音质

Yamaha PM1D 数字混音控制台和PM5000模拟控制台因其的音质广受全世界音响工程师的赞誉。 LS9系列控制台凭借严格的零件筛选、精细的电路设计、甚至对供电和接地的细节关注,继承了这种音质的表现力。 特别付诸精力潜心开发的前置放大器不负众望成为经典之作。 众多前述型号的技术开发结果被毫无保留地应用到LS9系列,使该系列调音台成为同级产品中的佼佼者。

直观的界面


每个输入通道配备了100毫米推子、ON/OFF 键、CUE 键、6段LED电平表等模拟风格的操作方式。 雅马哈受追捧的选定通道界面中,可以通过彩色的LCD显示屏和一行布局合理的编码器顺利、直观地访问更多详细的通道功能。 无论显示屏如何显示,只需按下HOME键,您可以快速地返回到主画面。 该界面是经过历代雅马哈数字混音台的无数次提高和改进而形成的。

16 或32 个单声道输入通道,加上4个立体声输入通道可以扩展为2层、多32 或64 通道

LS9-32有总共33个推子,LS9-16有17个推子。LS9-32 的推子可以控制 32路输入和立体声输出,而 LS9-16的推子可以控制16路输入信号和立体声输出。 由于LS9-32可以多处理 64通道,LS9-16可处理多32通道,因此两个型号都具备可切换的通道层,LS9-32的第二通道层可以直接控制通道33到64, LS9-16的第二通道层可以直接控制通道17 到32。输入声源可以按需随意地跳线到各通道。例如,信号源可以跳线到两个通道,一个引导到层作为剧院观众席的馈送信号,另一个引导到第二层作为监听使用。 LAYER 键可用来迅速切换两个层。 两个型号的控制台都包括4路的立体声输入。 当您考虑购买这些小尺寸控制台时,这些输入能力和多种功能显得非常超值。

大量的通道扩展能力

LS9控制台带有可调出的前级话放,覆盖72-dB的输入范围,同时还具备幻象供电、相位切换、高通滤波器、4段全参数均衡、带有LCR能力的声像位置调整等功能。 但还有更多。 您可以从两种EQ 相应类型中进行选择,每个通道带有2个动态处理器,可使用门限、压缩、闪避、扩展甚至人声消除的de-essing等信号处理功能。 控制台甚至还配备了一个能大限度利用额外数字字长增强音质的衰减器 (可以提升) 而模拟台拥有这样的控制器是绝无可能的。

16 个混音总线, 8 个矩阵总线, 加上带有LCR模式的立体声和单声道总线


LS9-32的后面板上有16个 "omni" XLR输出口 ,而LS9-16有 8个。为便于扩展,LS9-32 有2个Mini-YGDAI 扩展卡插槽, LS9-16 配置了1个。 扩展槽可以使控制台扩展出高品质的模拟I/O或某些格式的数字 I/O。 16个混音总线可以在 AUX (VARI) 或 GROUP (FIX) 模式下进行工作。 选定AUX (VARI) 模式时,发送点可以设置为 PRE EQ、 PRE FADER或 POST FADER。 混音总线之外还提供了8个矩阵总线,可以实现 side fill或录音发送或任意位置需要的发送。 为了简单、高效地监听混音,SENDS ON FADER进行快速分配,将电平发送给控制台推子。 输出总线像输入通道一样也带有很多相同的功能,包括 4段全参数EQ 和动态处理器,以扩展输出处理能力。

带效果的虚拟机架


LS9 控制台无需外接效果机架设备,两种型号都提供了能满足任何信号处理需求的、包含全套效果程序包的虚拟机架。 可以同时使用多4个综合效果器,还可以任意使用任意8 个图形均衡器。 内部效果资料库包含48个预设效果 ...包括REV-X 混响效果器。 除了标准31段信号通道 GEQ 设备,还有2通道Flex15GEQ设备可供使用,能够同时使用多16个15点GEQ 设备。 可以通过控制台的推子方便地对两种GEQ 类型进行频段调整,还可以用通道的ON键快速将对应的频段重置为0点提升/消减。

调出安全和调出专一...包括前置放大器增益


LS9的场景存储器可以快速存储和调出所有的控制台参数,包括前级话放增益。 例如,调出安全功能可用来从场景调出操作中排除特定的通道,使声音效果或 MC通道不受场景调出的影响。 而调出专一功能可以指定哪个功能组会受到场景调出的影响: 包括前级话放、虚拟机架、输入跳线、输出跳线、输入通道或输出通道。

USB 存储录音机/播放器可以录制和回放背景音乐


LS9控制台内建了2轨 USB存储录音机和播放器,免除了很多用途中对外接2轨设备的需求。 从控制台直接进行现场录音变得非常简单,另外它还是播放背景音乐和音效的便捷方式。 USB存储播放器以96、128或196 kbp规格兼容 MP3,、AAC和WMA文件格式。

详细访问管理

LS9系列控制台可以方便地实现访问管理,这对于固定安装是非常重要的。 用户钥匙 (标准USB 存储器设备)可以为不同的用户授权不同的访问级别。 访问能力可以按需详细控制,从整个控制台的操作权限到仅能操作一到两个推子。

StageMix 为LS9的功能提供了远程控制手段


StageMix 通过简单直观的图形化界面,可以从无线控制范围内的任意位置为 LS9的功能提供远程控制手段。 特别设计的软件,可以让调音师从舞台上乐手的位置调整监听混音,使用iPad的直接控制方式替代了以往必须口头指挥第二调音师的调音方式。 用更少的时间调试出更出色的混音,我们看到: 演出前,紧张的装台工作中的巨大的优势。 StageMix 不能为所有 LS9的参数提供遥控功能,但它的重点在于舞台上调整监听混音的设备。

提供操作性、加强编程能力的LS9 Editor


LS9 Editor是一个可以在Windows计算机上运行的免费浏览器/编辑器软件应用程序。 在线连接时,它能够以实时形式方便灵活地充当电平表,并显示选定通道的参数。 LS9 Editor在离线状态下可以为控制台进行预编程,大幅度提高了效率。 在性的固定安装方案中,不同的操作人员有不同的设置,而将设置载入控制台也需要USB存储器设备。 Editor程序也是管理数据安全备份的良好手段。

输出LS9-16LS9-32

混音能力混音通道32 Mono + 4 Stereo 64 Mono + 4 Stereo

编组16 MIX (Group/AUX) 总线 16 MIX (Group/AUX) 总线

AUX16 MIX (Group/AUX) 总线 16 MIX (Group/AUX) 总线

主输出Stereo, Mono Stereo, Mono

MATRIX8 8

输入通道功能HPF 衰减器 4-段 PEQ 2x Dynamic Pan (LR 或 LCR 带 CSR) HPF 衰减器 4-段 PEQ 2x Dynamic Pan (LR 或 LCR 带 CSR)

输出通道功能衰减器4段 PEQ Dynamic 衰减器4段 PEQ Dynamic

内建处理器4x GEQ 4x GEQ/SPX (GEQ: 31段或 2x Flex15) 50x Output 端口延迟 4x GEQ 4x GEQ/SPX (GEQ: 31段或 2x Flex15) 50x Output 端口延迟

I/O话筒输入16 (可调出) 32 (可调出)

幻像供电+48V DC; ON/OFF 每通道 +48V DC; ON/OFF 每通道

AD转换器24-bit; 128-次 过采样 24-bit; 128-次 过采样

线路输出8 Omni 输出 16 Omni 输出

DA 转换器24-bit; 128-次 过采样 24-bit; 128-次 过采样

数字 I/O2tr in/out USB 存储录音机/播放器 2tr in/out USB 存储录音机/播放器

扩展槽Mini-YGDAI (16-in/16-out); 能通过扩展槽遥控HA 增益 Mini-YGDAI (16-in/16-out); 能通过扩展槽遥控HA 增益

控制器和其它Ethernet MIDI USB (存储/钥匙) 字时钟 I/O Ethernet MIDI USB (存储/钥匙) 字时钟 I/O 照明灯

一般技术规格LS9-16LS9-32

内部处理能力32bit 累加器: 58bit 32bit 累加器: 58bit

采样率内部44.1kHz 48kHz 44.1kHz 48kHz

外部44.1 kHz (-10%) 到 48 kHz (+6%) 44.1 kHz (-10%) 到 48 kHz (+6%)

信号延迟低于 2.5 ms (@48kHz) 低于 2.5 ms (@48kHz)

总谐波失真低于 0.05% (20Hz-20kHz) 低于 0.05% (20Hz-20kHz)

频率响应0 +0.5 -1.5dB 20Hz-20kHz 0 +0.5 -1.5dB 20Hz-20kHz

动态范围DA: 110dB; AD+DA: 108dB DA: 110dB; AD+DA: 108dB

嗡音和噪声电平平均输入噪音-128dBu -128dBu

残余输出噪声-86dBu -86dBu

串扰-80 dB 相邻输入通道 Input to Output -80 dB 相邻输入通道 Input to Output

供电要求AC100-240V 50/60Hz 和/或使用PW800W AC100-240V 50/60Hz 和/或使用PW800W

功耗95W 170W

外观尺寸宽480mm; 18-7/8in 884mm; 34-13/16in

高220mm; 8-11/16in 220mm; 8-11/16in

深500mm; 19-11/16in 500mm; 19-11/16in

净重12.0kg; 26.5lbs 19.4kg; 42.8lbs

附件使用说明书 AC电源线 使用说明书,AC电源线,防尘罩

模拟输入特性

输入端口输入阻抗使用的额定阻抗输入电平接口

增益Sensitivity标称失真前大

INPUT 1-n * -62dB

+10dB 3kohms 50-600 ohm Mics & 600ohm 线路 -82dBu -62dBu -42dBu XLR3-31 type *

-10dBu +10dBu +30dBu

* LS9-32: n=32, LS9-16: n=16

模拟输出特性

输出终端实际来源阻抗使用的额定阻抗GAIN SW输出电平接口

标称失真前大

OMNI OUT 1-n * 75ohms 600ohm 线路 +24dB **

+18dB +4dBu

-2dBu +24dBu

+18dBu XLR-3-32类型

PHONES OUT 15ohms 8ohm Phone 型 - 75mW 150mW ST Phone 型

40ohm Phone 型 - 65mW 150mW

* LS9-32: n=16, LS9-16: n=8

** Default
