上海交通大学的音频系统解析


上海交通大学(Shanghai Jiao Tong University)简称“上海交大”,是教育部直属并与上海市共建、中央直管副部级建制的全国重点大学,位列“世界一流大学建设高校(A类)”、“985工程”、“211工程”,为九校联盟、中国大学校长联谊会、Universitas 21、环太平洋大学联盟、21世纪学术联盟、国际应用科技开发协作网、新工科教育国际联盟成员,入选“珠峰计划”、“强基计划”、“111计划”、“2011计划”、卓越医生教育培养计划、卓越法律人才教育培养计划、卓越工程师教育培养计划、卓越农林人才教育培养计划、国家建设高水平大学公派研究生项目、中国政府奖学金来华留学生接收院校、学位授权自主审核单位。


01

上海交通大学-项目介绍

上海交通大学历史悠久,多数校区建筑比较老旧,音视频系统属于新增或改造,且大多数教室没有良好的建声环境,扬声器安装条件受限,吸顶扬声器甚至没有安装位置。在如此环境之下,学校要求教室、报告厅的音频系统都要达到声场覆盖均匀、角度广,安装外观美观大方,对课堂上互动时的语言清晰度有着很高的要求。

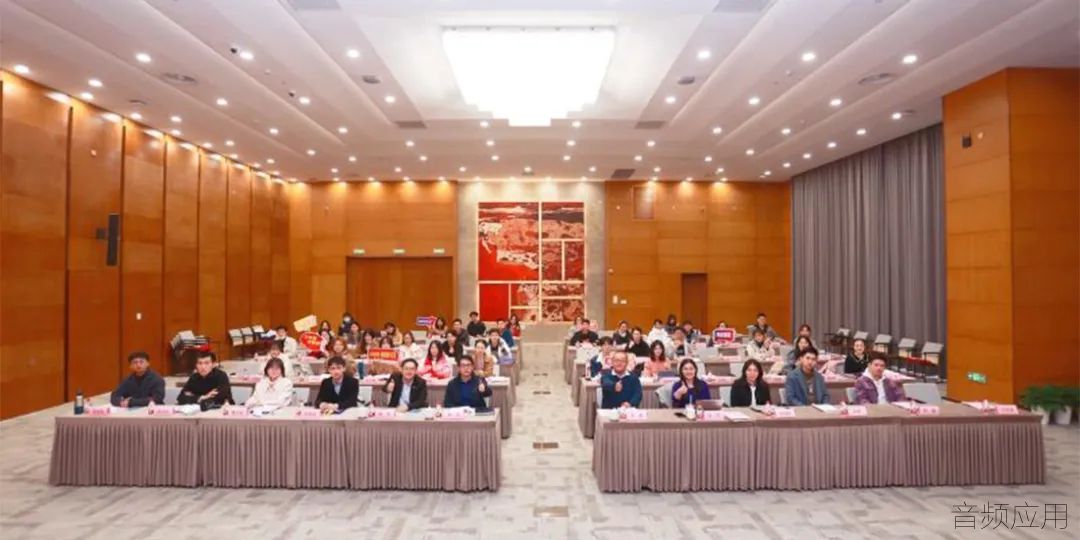

上海交通大学包含闵行校区、徐汇校区、法华校区,项目范围涵盖:徐汇区校区工程学院教室,闵行校区东上院、新上院、东中院、东下院教室教室、阶梯教室等,西上院伍威权堂报告厅,李政道图书馆报告厅,包玉刚图书馆报告厅,文博楼小报告厅等,涉及200多间教室、报告厅。



安恒利(国际)有限公司旗下经销商上海蓝摩音响设备有限公司承接了此项目。根据需求为学校选择了JBL、CROWN、Soundcraft等国际知名品牌的先进设备,从声场设计、器材选用、安装调试等方面入手,为全校师生提供优越的扩声服务和全方面的平安稳定保障。



02

上海交通大学-音频系统解决方案

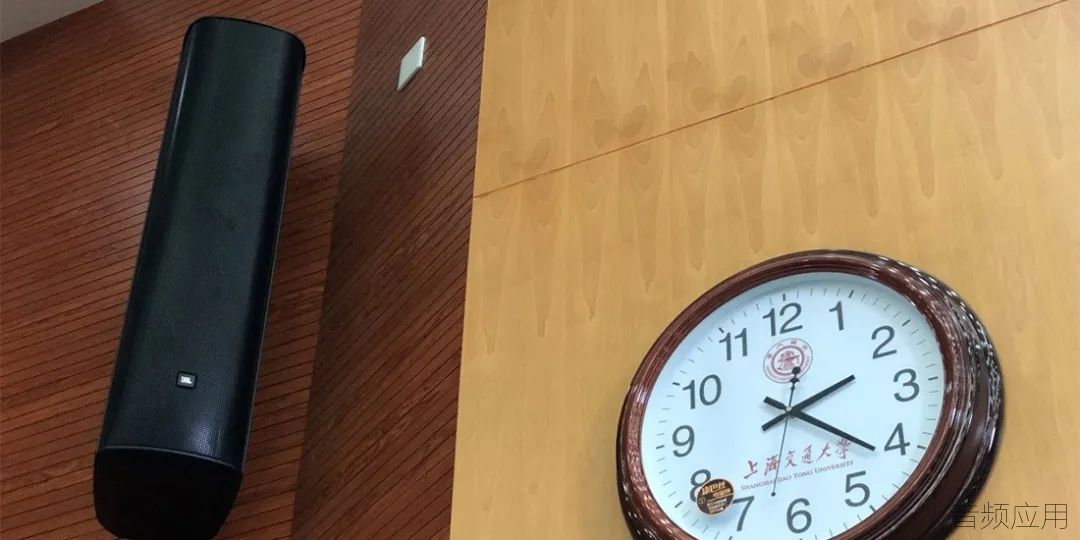

全校229间教室采用了JBL CBT50LA-1作为主扩声。CBT50LA-1由8个2英寸单元组成的50cm竖直线阵列扬声器,带有Constant Beamwidth Technology™(恒定波宽技术)和Dynamic SonicGuard™(动态声音保护),带70V/100V:60W多抽头。提供很高的语言清晰度。





4间阶梯教室则采用了JBL CBT1000作为主扩声。CBT1000由24个1英寸高音单元,6个6.5英寸低音单元组成的J型同轴线性阵列扬声器。不凡的音质,出彩的模式控制,不对称的垂直覆盖,使得CBT1000适用于讲堂、教室等应用场合。

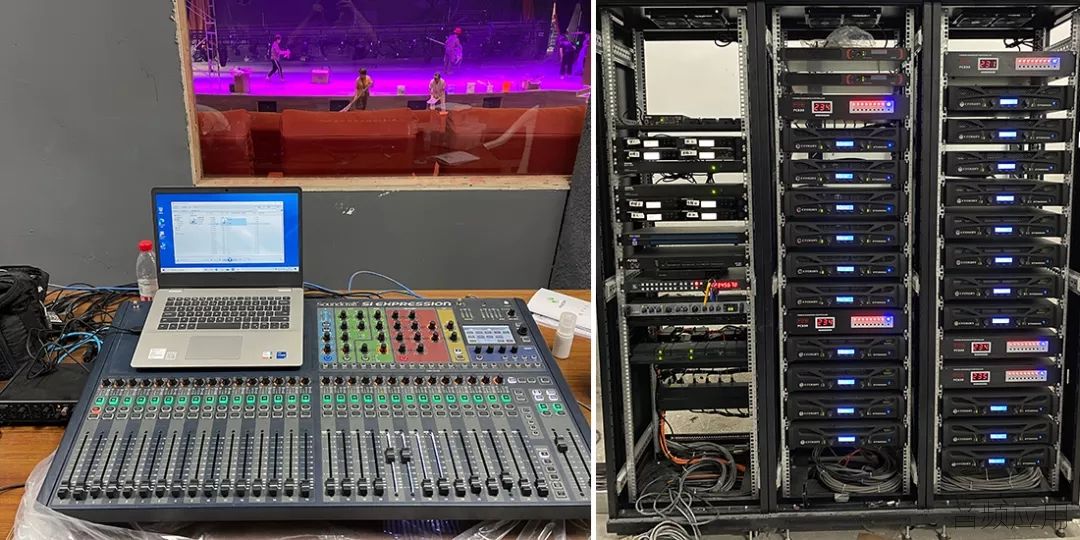

各大教室,报告厅等,扩声系统都是从拾音设备开始,接入调音台(模拟或数字),再到音频处理设备,后级使用合并式功率放大器或专业功率放大器,最终到扬声器系统。呈现了声场覆盖均匀,中高频清晰亮丽,层次分明,人声还原真实,低频厚实有力等效果。



专业的音频设备为学校的日常学习和课余活动提供了稳定可靠的扩声服务。得到了校方的一致认可。



03

上海交通大学-设备清单


JBL CBT50LA-1扬声器  *572只

JBL CBT70J扬声器  *14只

JBL CBT100LA-1扬声器  *12只

JBL CBT1000扬声器  *14只

JBL CONTROL 24C  *164只

JBL CONTROL 25-1  *106只

JBL CONTROL 26C  *46只

JBL CONTROL 47C/T  *11只

JBL VT4881扬声器  *2只

JBL VT4887扬声器  *6只

CROWN XTi2.5系列功放  *25台

Soundcraft Si Expression系列调音台  *5台



(文章来源:安恒利国际)
