新加坡滨海湾宾乐雅臻选酒店AV系统升级解构





由于新冠病毒的顽固存在，旅游业仍然是亚太地区受冲击最大的行业之一。随着新加坡的酒店被迫关门谢客，四分之一的酒店在政府的要求下被改造成所谓的“隔离观察”的设施，在这里，外籍人士被要求在客房内隔离14天。然而，在滨海湾宾乐雅臻选酒店，Concept Systems Technologies(CST)的工作却一切如常，因为系统集成商成功“绕过”隔离措施升级了公共区域的视听和照明系统。






滨海湾宾乐雅臻选酒店以前被称为新加坡滨海文华酒店，以其令人印象深刻的建筑成为海滨城市景观的一个重要地标。新东家泛太平洋酒店集团于2019年收购了该物业，随着该集团将其酒店业务扩展到新的关键市场，该集团下令对现有建筑进行全面翻新。新加坡的酒店业充分意识到高端的AV技术在吸引企业客户或婚礼聚会选择他们的宴会厅时通常会发挥着重要作用。为了保持这种竞争优势，一些酒店紧随其后，而另一些酒店则通过提供独特的功能寻求差异化个性服务。



远眺滨海湾宾乐雅臻选酒店



尽管CST之前除了新东家之外，还为现有酒店进行了工程施工，但该公司仍需就拟议工程进行重新投标。多年来，CST已经涉足了众多垂直领域，包括教堂和教育场所，其参与的越来越多的令人印象深刻的酒店参考名单可归功于其提供的详细的、面向未来的设计和易于使用的功能。一直以来，CST将炫目的LED墙、灯光效果和音频清晰度融合一起，确保其公司在五星级酒店中享有很高的知名度。在投标获得批准后，CST项目经理CK Lim和他的团队被允许在整个持续的疫情期间分三个长期阶段进行现场施工。

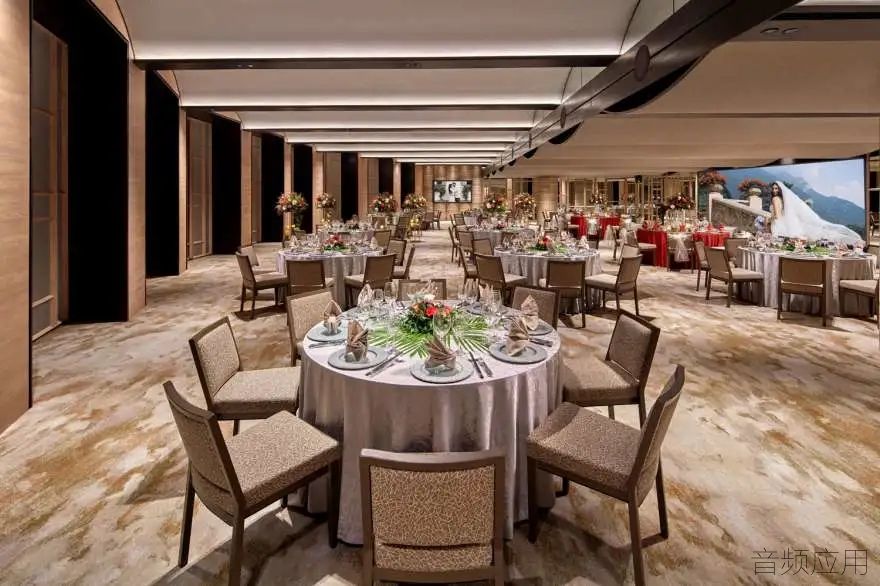

在为新的无柱花园宴会厅选择合适的系统时，关键的使命是要为客人提供完美的酒店体验和无可挑剔的服务，高品质的声音则是重中之重。767平方米的自然风格场地位于一层，旨在举办婚宴和企业餐饮活动，并根据需要可分为三个独立的房间，用于举办小型企业研讨会。声学和视听顾问CCW Associates公司负责花园宴会厅的技术规范，按照惯例，基本要求是所有扬声器都需要隐藏安装到指定位置。




花园宴会厅的门厅区



“4.2米高的宴会厅里安装有一对立体声点声源扬声器，并分布着多只6.5英寸天花板扬声器。”CST项目和销售总监Gerald Fong解释说：“可惜的是，以前安装在该空间的系统功率和覆盖能力有限，以致于旧系统的技术限制了我们无法将其提升到他们想要的水平。”



L-Acoustics 5XT同轴音箱



作为L-Acoustics认证的供应商，Fong和他的同事Jimmy Lim提出了采用法国制造商Syva系统，因为它不仅外观低调更具有出色的覆盖能力。CCW被邀请到该公司的Ubi展厅进行演示，并留下了深刻的印象。L-R立体声由L-Acoustics 5XT超紧凑同轴扬声器的分布式网络得到增强，因为它们在一定的尺寸下具有较高的输出比。至关重要的是，Soundvision建模软件证实了这种组合可以实现功率要求和均匀度，同时又能提供一定的自由度。



L-Acoustics的Soundvision软件对宴会厅的声学环境进行仿真计算



这对L-Acoustics的Syva音柱在36米宽的宴会厅中提供了140°的水平覆盖，整齐地隐藏在花园宴会厅舞台两侧织物后面的门框内，低频扩展是由一对嵌入到靠近舞台天花板区域的Syva Low负责。

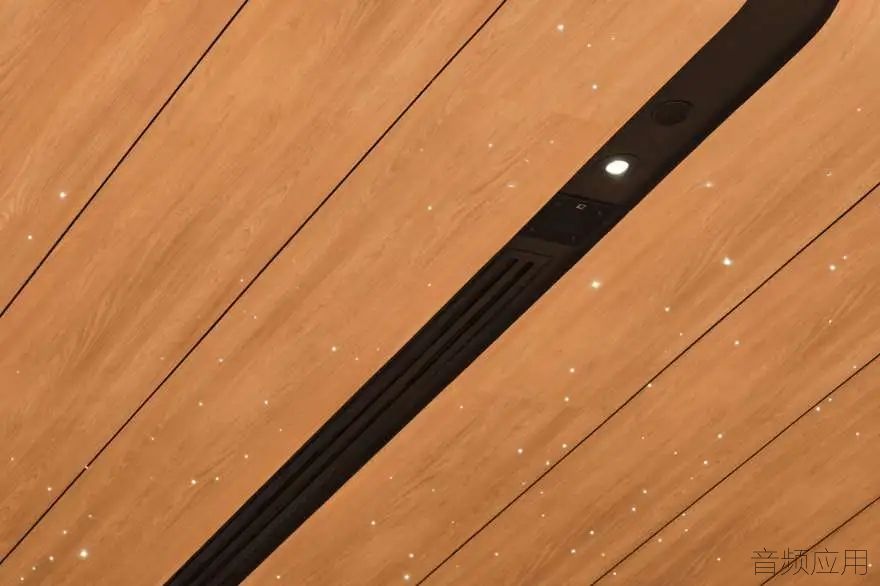

宴会厅的每个可分割区域都由6只紧凑型5XT扬声器提供服务，CST利用其专业知识将箱体隐藏在天花板结构中，并固定在朝下的位置上，5XT同轴扬声器提供了110°覆盖范围的全频段清晰度，六只额外的Syva Sub隐藏在后部和侧面的天花板区域提供低至27Hz的清晰低频响应。机架安装在后方的弱电机房内，两台L-Acoustics LA4X和三台L-Acoustics LA2Xi放大控制器分别为5XT和超低提供动力。




宴会厅的每个可分割区域都由独立扬声器系统提供服务



Fong对音乐会级别的音响系统的成功进行了思考，他认为客人可以将其作为豪华的宾乐雅臻选酒店体验的一个组成部分来享受。“Syva系统无论是看起来还是听起来，都会带给来这里庆祝生命中最重要时刻的客人一种舒适的感觉，”他说，该系统同样受到活动组织者的赞赏。“我们有一些活动公司来到这个场地进行布置，当他们看到并听到安装了 L-Acoustics Syva的声音后，他们会立即要求在活动中使用该系统。我相信他们会惊喜地发现，这套系统很好地隐藏在室内设计中，并为他们的客户和客人提供了纯净的声音。”



在12输入8输出的Symetrix NX 12x8处理器的SymNet软件中，对房间划分和组合通过DSP设置进行了精确编程。尽管2018年才被任命为Symetrix新加坡经销商，但CST多年来一直为其项目指定选择这家美国品牌。“SymNet软件除了具有通用性、可扩展性、灵活性和直接性之外，还易于编程，”CST程序员Sofyan解释说：“与我们的大多数酒店项目一样，Symetrix处理器被作为独立系统，无需联网。此外，墙板安装简单，用户也很容易操作。”



L-Acoustics Syva

音柱



除了舞台的前部和侧部之外，每个可分隔的宴会厅都配备了定制的AV墙板，包括音频、HDMI、USB和VGA输入以及后厅的speakON连接器。Belden 8760双芯屏蔽线缆将麦克风和线路信号路由到AVP音频接线板，同时，Canare同轴线缆已安装用于传输复合视频信号，并为BNC视频信号配备了24DV-2U接线板。



新冠疫情带来的酒店预订的不确定性，导致项目的预算不可避免地被削减。然而，花园宴会厅的主要视觉系统方面并没有受到影响。CCW和酒店管理团队参观了Orchard Hotel（乌节酒店）大宴会厅，因为CST于2019年在那里设计了两块壮观的LED大屏，在对屏幕在纵横方向模式下的灵活定位留下深刻印象后，参观人员坚持要将该方案纳入其中。



一块9.6米×3.36米的LED大屏将主要的注意力吸引到前台，同时，宴会厅A和C也安装了两块3.36米×1.92米的AOTO LED屏。中央LED墙的2.5毫米像素间距由固定在支架上的122块U2.5 M2.5C 480x480毫米模块组成，而侧面的LED墙则由28块模块组成。4K分辨率的图像由ATLVC-HS/3 LED控制系统进行处理，并由装载Blue Peacock软件的电脑负责管理。三台Datavideo PTC-140云台摄像机作为主要输入将信号传输至Kramer VS-88UHDA 8x8数字矩阵切换器。分区使用时，Epson LCD投影仪和LAV电动屏幕可用于左右AC两厅进行较小规模的演示等活动。



Concept Systems在中庭宴会厅安装了深圳奥拓电子的LED大屏



无线Apple iPad用于管理弱电机房的Crestron AV3处理器中的AV和照明参数。每个宴会厅都配备了Crestron C2N-CBD八键控制键盘，可在分区时进行单独控制，并添加了一台Furman CN-3600电源序列器，以便轻松开启和关闭AV系统。



位于第一阶段的首层工程包括装修花园宴会厅旁边的两间多功能室，其与花园宴会厅的主题风格保持一致，可分别容纳171和124位客人。VGA和HDMI信号源可以被送到地板箱，并输出到定制升降机的Epson EB-L1070U 7,000流明液晶投影机上，最终在2.44米×2.44米的电动屏幕上进行显示。由一台Powersoft Ottocanali 1204八通道放大器负责驱动的Apart CMRQ108 5.25英寸天花板扬声器组成的音频网络系统提供音频播放，并由舒尔SLX无线手持和头戴式发射器发出清晰的语音。存储在Symetrix Solus NX 4x4处理器中的简化房间组合和分区DSP预设可以通过Crestron控制调用。



该项目的第二阶段于2020年10月从第四层和第五层开始进行



该项目的第二阶段于2020年10月从第四层和第五层开始进行，项目的主要焦点是中庭宴会厅，该厅可容纳多达300位客人，并配有一个私人门厅，可以看到室内中庭的美景。由于提供了100米的AV和控制连接线，所以位于五层的346平场地可以与四层以下的花园宴会厅举办双边活动。




中庭宴会厅最多可容纳300位宾客



与花园宴会厅一样，中庭宴会厅的风格也十分独特，但层高略低，4米的天花板高度被裁减到2.5米，不能容纳常规的扬声器系统。在签署该合同之前，CST已经在之前的工程中为目前泛太平洋酒店集团的投资提供了未来保障，所以，雅马哈M7CL数字现场控制台和先前存在的Electro-Voice Evid 8.2C扬声器系统都被批准继续使用。Fong解释说：“EV的8英寸天花板扬声器必须重新调整水平方向，同时需要隐藏于黑色的面板中。”2018年，CST才安装了14只Martin Rush MH 5摇头灯。




配有前厅的中庭宴会厅



作为花园宴会厅的一个较小的复制品，6.24m x1.92m的主LED墙由52块AOTO 4K模块组成。“ 由于舞台深度有限，只有1.5m，我们必须定制LED墙，以便可以通过专用墙板控制它在轨道上以电子方式向前或向后移动，”Lim解释说：“该解决方案使酒店可以根据活动是否在舞台上出现主持人还是播放视频来隐藏或显示小舞台。”



三台Datavideo PTC-140云台摄像机作为Kramer VS-88UHDA 8x8数字矩阵切换器的主要输入安装于左右两边的墙面上，以呈现现场盛况，三星98英寸高清显示器的安装增强了视觉输出，音频、HDMI和VGA输入连接已通过定制的AV壁挂式面板谨慎地集成到舞台的前面和后面。



完整的AV和照明控制通过连接到已编程的Crestron AV3房间处理器的八键控制键盘和iPad触摸屏进行管理。添加的Kramer TP-752T发射器和TP-752R接收器以确保信号不会衰减。



独立的BGM系统已经被整合到五层的桃花餐厅、健身房和圣格雷戈里水疗区，此外还有四层的薄荷餐厅。在这两个餐厅中，Symetrix Solus NX 8x8八区数字音频处理器接收包括Apart PCR 3000 MKIII音频播放器的输入。Apart Revamp 4120T八通道功放将100V线路信号输出到Apart CM60 5.25英寸天花板扬声器网络中。四层的中庭休息室和健身房都依靠Symetrix Zone Mix 761 DSP单元进行传呼和BGM控制，多达六个区域配备了Apart CMRQ108壁挂式扬声器和Mask 6T 8英寸扬声器。由健身教练使用的两间健身房工作室配备了输出功率更大的Bose FreeSpace3表面安装卫星扬声器，并由Powersoft Mezzo 322功放来推动。



CST升级的最后阶段于2021年5月在泳池区上演，其中另一个Symetrix Zone Mix 761 DSP单元提供寻呼和BGM控制。创建BGM解决方案的Apart组件包括用于托管无线麦克风和其他输入的PCR 3000 MKIII混音器，以及用于将各种信号输出到Mask 6T扬声器和CM30吸顶扬声器网络的Revamp八通道功放等。




项目经理

C K Lim

项目和销售总监

Gerald Fong



从熔断计划到第二阶段疫情限令，将近12个月，CST在现场经受了疫情考验并顺利结束了AV升级工程。“项目本身是相对简单的，”Lim说：“但时间表的变化、人力问题和疫情法规却不断影响着我们的工作，有些时候，现场会出现疫情，导致工程立即停止，这令人十分沮丧。”



酒店项目可能是CST的常态，但该集成商在提供醒目的AOTO LED屏幕方面的成功，使得酒店集团对这些屏幕的需求越来越大。“我们在滨海湾宾乐雅臻选酒店现场工作期间，还为邻近的Ritz Carlton酒店提供并安装了LED显示屏，”Lim继续说道。



事实上，当谈到酒店的AV系统升级时，LED大屏通常是唯一的显示技术手段，然后使酒店与众不同的责任在于室内设计师，他们对最终结果的设想决定了系统集成商的工作。与该公司谨慎安装的大部分技术一样，狮城酒店专家CST似乎可以在任何时候退房，但从未被允许离开。
