Meyer Sound为全球最大天文馆——上海天文馆打造沉浸式体验

86410420

Meyer Sound为全球最大天文馆——上海天文馆打造沉浸式体验


上海天文馆（上海科技馆分馆）是上海市政府投资兴建的大型科普场馆，占地面积58603㎡,建筑面积37741㎡，是全球最大的天文馆。

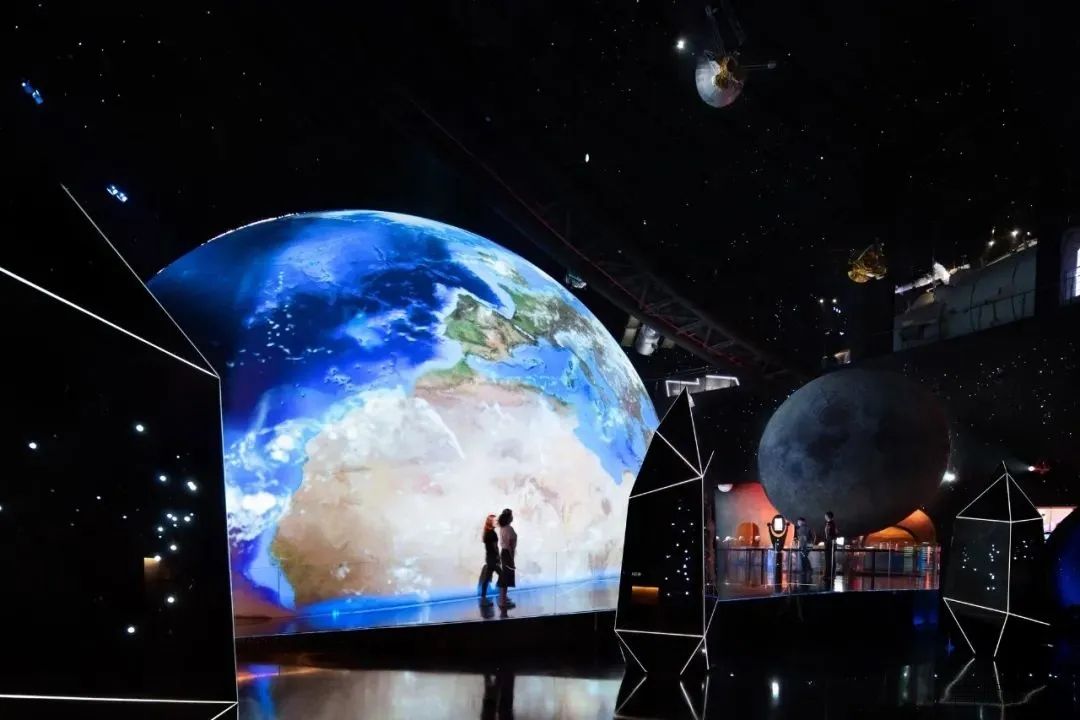

上海天文馆主展区包括“家园”“宇宙”“征程”等三个部分，全景展现宇宙浩瀚图景，打造多感官探索之旅，帮助观众“塑造完整的宇宙观”。






Meyer Sound总代理广远股份参与到上海天文馆的项目中，为馆内极具特色的“家园”展区的天象厅和8K球幕影院提供Meyer Sound沉浸式音频解决方案，构建馆内沉浸式宇宙空间体验环境，充分调动观众的情绪和感官。



天象厅是一个直径约20米的穹顶，在天象厅内，观众可以随意平躺在懒人沙发上，静静聆听星空的声音，看看12星座和88星座是什么含义，看看夜空中的行星怎样运行。

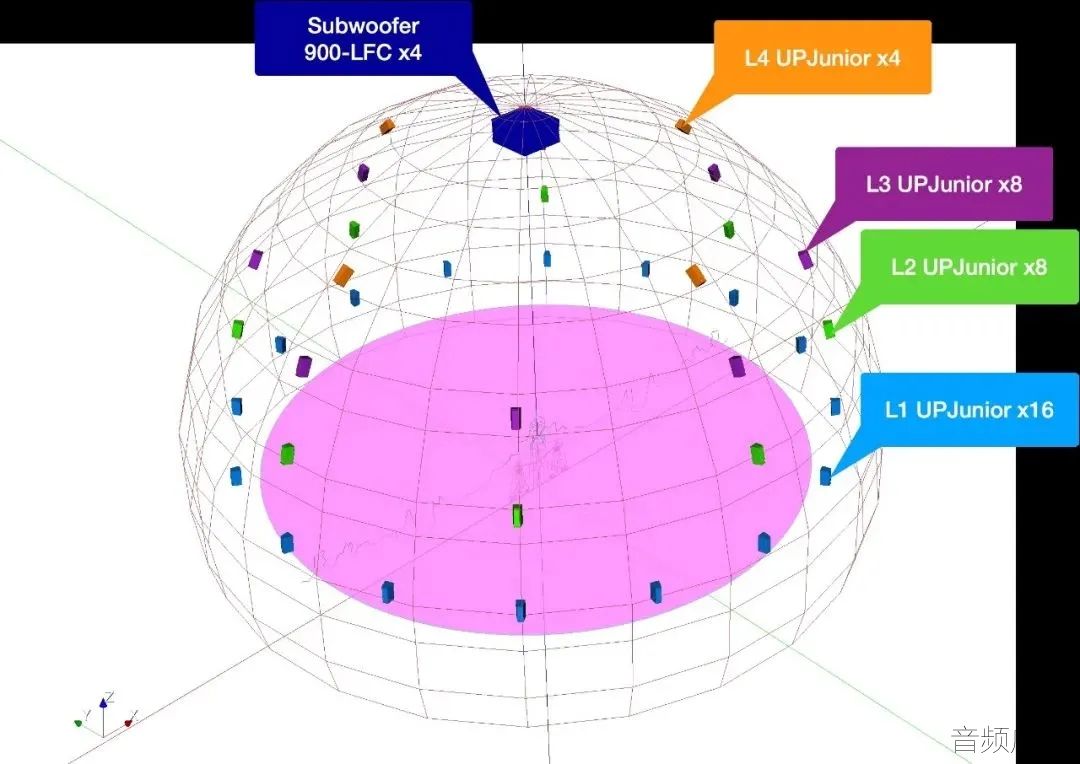

设计使用36只UPJunior扬声器分4层布置，全方位的还原整个球体的声像。在球体顶部的中央设计4只900-LFC低频扬声器，作为独立的超低频通道，扩展音频回放频段的下限，全频段地还原音频制作团队所创作的声效。



所有扬声器均通过Meyer Sound GALAXY数字音频平台进行控制校准，为音频调试工作带来极大的便利。

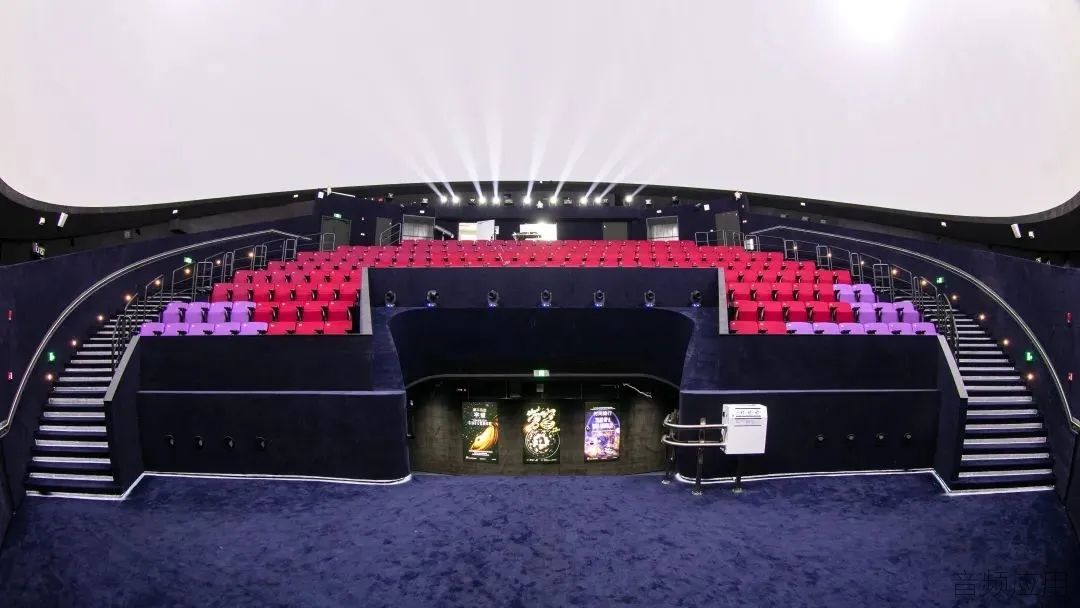

8K球幕影院的球体外直径30米，内径23米。倒转穹顶的碗型设计重造了一个观天的地平线，“屏蔽”城市的喧嚣和周遭的一切，使置身其中的人们得以静观天空，思考宇宙，设计师将其称为“与天对话的地方”。



8K球幕影院使用32只UPJ-1P全频扬声器和4只900-LFC超低频扬声器共同构成多声道系统。这里使用了Meyer Sound MAPP 3D软件来模拟整个声场的覆盖，确保整个被覆盖区域都可以得到优质的沉浸式的聆听体验。



MAPP 3D是Meyer Sound研发多年的成果，其每只扬声器的3D数据基于65000多个三维测量点，在Meyer Sound的消声室中以1/48倍频程的分辨率进行测量。MAPP 3D能够精确地建立场地的模型，完整考虑整个系统从设计到实施以及最后调试所有的细节，确保系统设计的正确性，把握系统最终的效果，从而减少实施过程中不必要的调整，优化整个工作的流程。

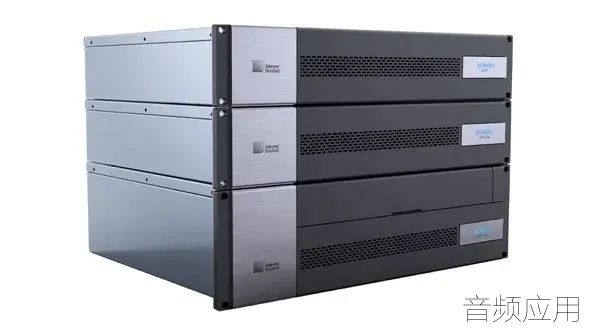

多声道控制系统由Meyer Sound先进的D-Mitri数字音频平台控制。



该数字音频平台采用AVB音频协议，最大可构成288通道输入，288通道母线，288通道输出的大型矩阵音频系统，结合cuestation软件可以实现丰富的演出自动化功能。此外，平台还包含Spacemap空间声像控制技术以及VRAS可变房间声学技术，能够为艺术家、音频工程师、演出场馆等提供全方位的沉浸式音频技术。



上海天文馆8K球幕影院使用的D-Mitri系统具有64轨硬盘播放机以及额外的8通道音频输入，共同组成72轨音源，通过Spacemap技术将这些音轨分配输出至36通道的扬声器系统中，为每一轨音源提供精确的声像，并能够随着节目的内容，使声像在整个三维的空间内移动。

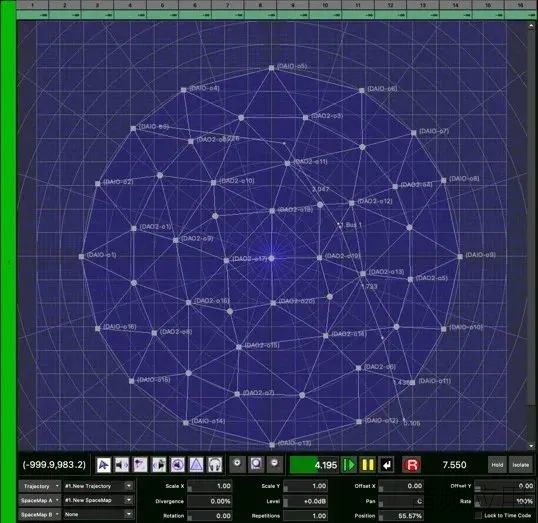

不同于传统的基于声道的多声道影院方案（如5.1，7.1声道）。Spacemap是先进的基于对象的音频控制技术，使用恒定功率分配的声像定位方式。Spacemap通过在多只扬声器之间制造幅度差来对声源进行定位，对于给定的听音范围，这种定位方式能够提供最为聚焦的声像。通过空间中三点构成平面的想法，将三维的的空间通过若干个三角形展开成一个平面的模式，Spacemap通过三种节点：扬声器节点、虚拟节点和静音节点根据不同的需求来构筑“声学三角形”，从而提供一个直观的控制界面，音效设计师和录音工程师可以很清楚地看到声音移动的情况，同时，也可以很方便去地调整移动轨迹，以达到令人满意的音效。





Spacemap技术自诞生至今已经历了三代革新，技术革新提供了音频质量、控制精度和编程软件的持续改进。



D-Mitri数字音频平台能够将Spacemap的声音运动轨迹存储在硬件内，通过Midi，OSC，Timecode等多种方式与视频、灯光特效系统联动，从而提供天文馆所需的复杂的自动化控制。D-Mitri系统还使用冗余的DSP配置、冗余的网络配置，从而保证演出万无一失。




除了出色的沉浸式音频控制功能以外，D-Mitri平台强大的自动化功能，还能够给扩声系统调试和日常运营维护工作带来了极大的便捷性。通过D-Mitri平台内置的通道自动检测功能，可以使扬声器自动进行“报数”，从而使工作人员迅速地测试剧场中任意位置的一只的工作状态，大幅提高工作效率。



目前，上海天文馆已建成开放，宇宙科普电影《苍穹》正在8K球幕影院上映。现在就去全球规模最大的天文馆里，近距离接触璀璨宇宙星空，身临其境的感受极致沉浸式体验吧！
