炬芯ATS3015蓝牙音频SoC打入公牛真无线耳机供应链

6512790

炬芯ATS3015蓝牙音频SoC打入公牛真无线耳机供应链
5 e7 p- d' l0 W) k$ B+ q
9 I: d4 m+ r; x! x- _* \公牛在插线板和插座领域非常闻名，产品主要包括转换器、墙插、开关、LED照明、充电器等数码配件产品。公牛发挥自身优势，拓展产品布局，在TWS耳机市场，推出了多款耳机产品。
. S# _+ Z0 k; ?6 T5 `# M# m$ g
我爱音频网拆解了公牛TWS纯音耳机VTA10H，这款耳机采用了纯白机身，半入耳设计搭配14mm大动圈单元，并采用了蓝牙5.2芯片。在拆解中，我们发现了公牛这款耳机采用了炬芯科技的ATS3015蓝牙音频SoC芯片用于蓝牙连接等耳机功能，下面一起来看看吧。

2 j6 m6 T4 q: U
公牛VTA10H采用白色外观，设计简洁；充电盒采用翻盖设计，正面有四颗电量指示灯，底部采用USB-C母座充电。耳机为柄式半入耳设计，顶部有指示灯开孔，支持触摸操作。

' B- A3 P, b+ Y+ k
4 R* W) \" y$ w( |: p拆开耳机腔体，腔体内部为14mm动圈单元和软包电池，主板放置在耳机柄内部。

0 x/ U8 f) N5 G8 A耳机主板正面有麦克风连接器，陶瓷贴片蓝牙天线，炬芯ATS3015主控芯片，连接触摸触点的顶针和指示灯。


耳机主板背面有一颗电感，电池保护芯片和触摸检测芯片以及NTC热敏电阻。
8 X2 O0 N4 j+ v$ v: p% X# y8 \
炬芯科技ATS3015蓝牙SoC芯片特写，采用4*4mm QFN32封装，可应用于空间受限的耳机柄或者耳机腔体内部，适配多种造型的耳机设计。

( z" E7 `( V2 q: k
  s* M- ~. E4 @! l( ]6 ^炬芯科技ATS3015。内置512KB SPI存储器用于用户定制软件。采用24MHz晶振，片内锁相环。芯片采用1.2V核心供电和3.3V IO供电，支持完整的预设EQ，支持14分段，支持回声消除和噪声抑制，支持风噪抑制，支持数据包丢失隐藏和语音提示功能。

炬芯科技ATS3015支持蓝牙5.2，向下兼容蓝牙4.2/4.2LE/4.0/2.1等蓝牙规格，输出功率为10dBm，支持TWS双耳应用，支持SBC和AAC音频格式，内置单声道16位ADC，支持两个数字麦克风，内置20位立体声DAC，内置立体声耳机放大器。
% Y* g7 M" G8 `/ w  O. M
芯片支持10个GPIO引脚，具有5个PWM输出用于控制指示灯，具有两个SPI接口，两个UART接口和两个I2C接口。
  G, c" @6 n' t2 m; ~

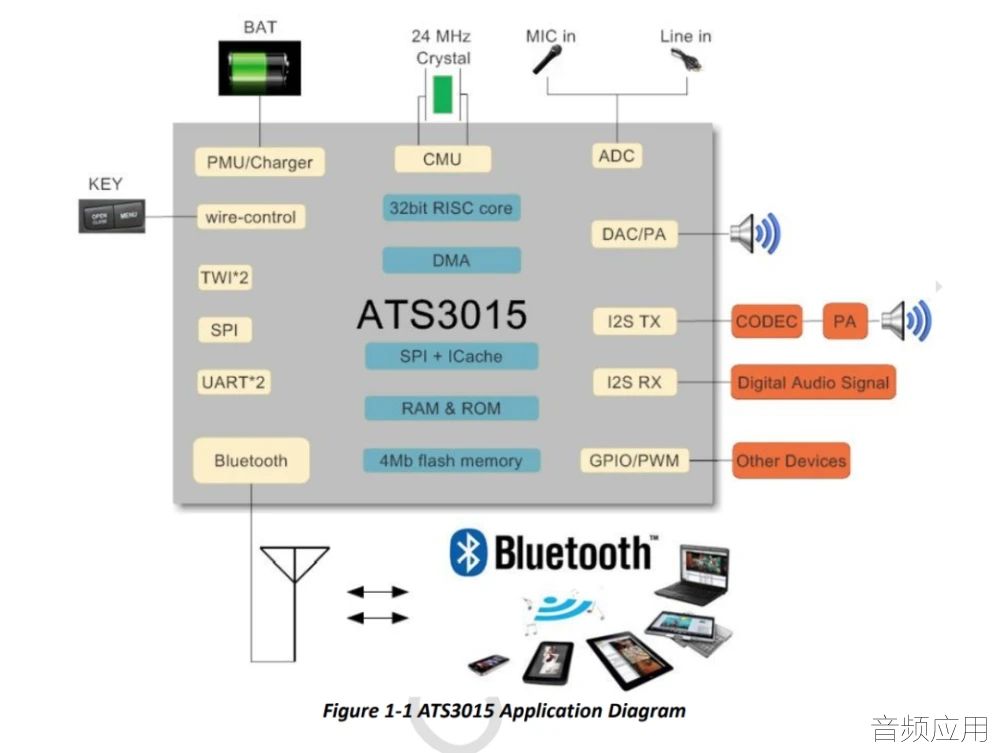

图为炬芯科技ATS3015框图，单芯片可实现完整的蓝牙音频应用，内置锂电池充电管理，输出电流300mA，支持电池电压和温度监控，可使用5V供电。支持麦克风输入和线性输入，可连接外置解码器获得更好的声音表现。
