[资讯] RTD2172替代|替代RTD2172 TYPEC转HDMI2.0转换方案|CS5265替代RTD2172

[复制链接]

34

帖子

2

听众

740

积分

音频应用新手发布

Rank: 2Rank: 2

积分
740
发表于 2021-7-21 | |阅读模式
       RTD2172USB Type-C到HDMI转换器结合了USB Type-C输入接口和数字高清多媒体接口(HDMI)输出。嵌入式微控制器(MCU)基于工业标准8051内核。接收器端口将信道配置(CC)控制器、电源传输(PD)控制器、Billboard控制器和DisplayPort(DP)到HDMI v2.0转换器集成到一个芯片中,该芯片支持USB Type-C应用程序上的Display Port备用模式。

    瑞奇达在2021年新推出的一款TYPEC转HDMI2.0转换芯片CS5265可以完全替代兼容RTD2172。CS5265也是一款高性能Type-C/DP1.4至HDMI2.0b转换器,设计用于将USB type c源或DP1.4源连接至HDMI2.0b接收器。CS5265集
成了DP1.4兼容接收机和HDMI2.0b兼容发射机。此外,CC控制器还用于CC通信,以实现DPAlt模式。DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps(HBR2)数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥,用于数字音视频内容的安全传输。


      RTD2172与CS5265都是高度集成的单芯片,适用于多个细分市场和显示应用,如拓展坞、扩展底座、显示器、电视(TV)、投影仪、数字标牌、stream box等。


      综上所示 RTD2172与CS5265的功能是相同,下面分别讲述一下RTD2172与CS5265详细的参数特性、管脚配置、设计系统框图以及CS5265替代RTD2172方案电路原理图。


一、CS5265与RTD2172参数对比如下:


RTD2172详细参数:


USB Type-C规范1.1


VESA DisplayPortTM(DP)v1.4兼容接收机


HDMI规范v2.0b兼容发射机,数据速率高达每通道6-Gbps。


USB电源传输(PD)V3.0兼容


支持所有USBType-C通道配置(CC)


内置振荡器,无需外部晶体


嵌入式MCU和SPI-flash


嵌入式EDID(如果终端设备没有,RTD2172U将响应EDID)


支持HDCP1.4和HDCP2.2,带片上键以支持HDCP中继器。


支持RGB4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc


192KHz x8通道的最大音频采样率


LPCM和压缩音频编码格式


支持全链接训练和无链接训练


用于芯片控制的辅助通道、I2C主机接口


支持高动态范围(HDR)


支持3D计时


通过辅助通道支持CEC


SB Type-CDisplay Port(DP)Alt模式输入


CS5265参数特性:


USB Type-C规范1.2


VESADisplayPort TM(DisplayPort)v1.4兼容接收机


HDMI规范v2.0b兼容发射机,数据速率高达每通道6-Gbps。


支持所有USBType-C通道配置(CC)


内置振荡器,无需外部晶体


嵌入式MCU和SPI-flash


嵌入式EDID(如果终端设备没有,CS5265AN将响应EDID)


支持HDCP1.4和HDCP2.3,带片上键以支持HDCP中继器。


支持RGB4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc


192KHz x8通道的最大音频采样率


LPCM和压缩音频编码格式


用于芯片控制的辅助通道、I2C主机接口


USB Type-CDisplayPort(DP)Alt模式输入(接收器)


USB Type-C规范1.2和向后兼容Type-C规范1.0


VESADisplayPort TM v1.4兼容。支持4车道。


内置CC控制器,用于插头和方向检测


一个CC端口,用于实现DP Alt模式的通信


高达HBR2(5.4-Gbps)输入。内置高性能自适应均衡器。支持1兆赫辅助信道


USB Type-C通道配置(CC)功能


支持热插拔检测(HPD)


HDMI数字输出


HDMI 2.0b兼容


每个通道的最大数据速率高达6-Gbps


支持高达3840x2160@60Hz 或者4096x2160@60Hz


音频流处理


LPCM和压缩音频编码格式


192k Hz x8通道的最大音频采样率支持高动态范围(HDR)元数据处理


支持I2C主从高达400 kHz。


HBM 4KV用于连接器引脚


8*8mm QFN68封装,带e-Pad


电力与技术


5V/1.0V系统电压,集成3.3V LDO和1.8V LDO


综上所示:



CS5265与RTD2172不管是在功能应用上,还是各项系统参数上都是一致,所有CS5265是完全可以替代兼容RTD2172,且CS5265设计简单外围器件较少,整体BOM成本较低且板子功耗较低,长时间的转换或者投屏不会使板子


急速升温,导致投屏的效率和兼容性出现不良问题。



CS5265与RTD2172在设计typec转HDMI2.0转换方案系统方框图:

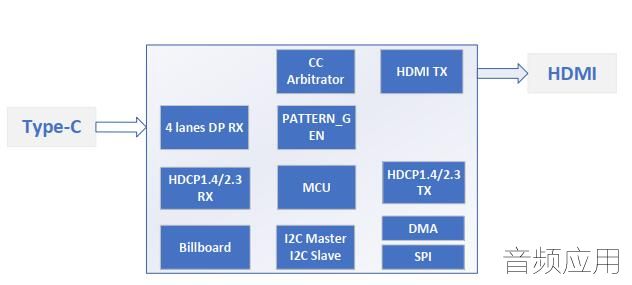

图1-1 CS5265AN框图.jpg
CS5265系统方框图

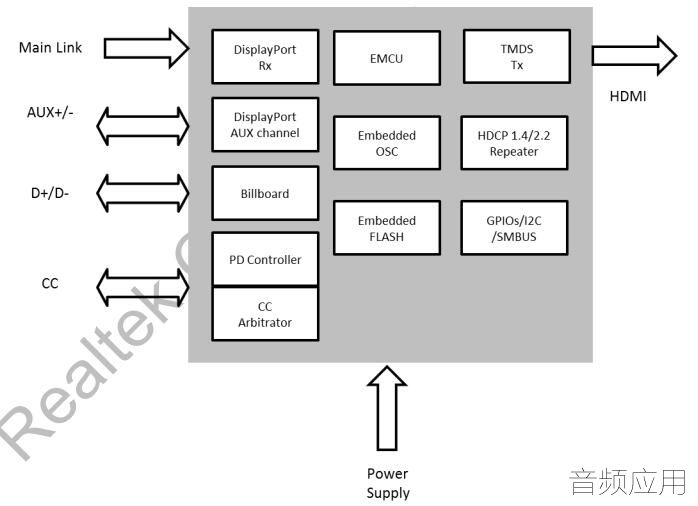

RTD2172系统框图



CS5265设计替代RTD2172typec转HDMI2.0转换方案参考电路如下所示:



CS5265AN_C to HDMI_PCB-V1.pdf (445.14 KB, 下载次数: 0)
