XLR音频接口知识

8428820

XLR—CannonXSeries,Latch, Rub－ber－俗称卡侬接头（Cannon），卡侬连接插件是专业音响系统中使用最广泛的一类接插件，可用于传输音响系统中的各类音频信号，一般平衡式输入、输出端子都是使用卡侬接插件来连接的。在某种意义上说，使用卡侬接插件也是专业音 响系统有别于民用音响的特征之一。


一、XLR接口概述

1、XLR接口的由来

基于原生产者是James H. Cannon，XLR端子俗称为Cannon插头或Cannon端子。最初端子为“Cannon X”系列，之后的版本加入了弹簧锁（Latch）成为“Can－non XL”系列，接着在端子接触面以橡胶包着（Rubber），成为了其缩写XLR的 来源。


2、XLR接口的结构

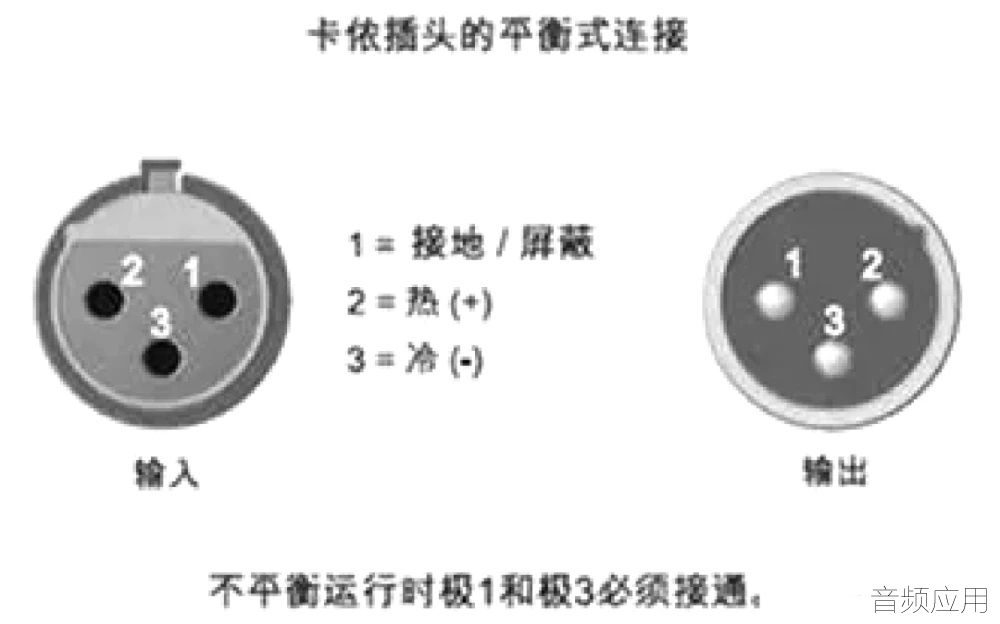

与RCA(莲花头的接口)模拟音频线缆直接传输声音的方式完全不同，平衡模拟音频（Balanced Analog Audio）接口使用两个通道分别传送信号相同而相位相反的信号。接收端设备将这两组信号相减，干扰信号就被抵消掉，从而获得高质量的模拟信号。此种接头是由三个接点所组成，分别为1-- Ground接地；2--热端(+级)；3--冷端（-级)。

二、平衡输出的原理和优势原理

简单来说，普通的单端输出分为左声道、右声道和地线三条，而平衡输出则分为左声道正极、左声道负极、右声道正极和右声道负极四条，单端输出时由于左声道和右声道的信号均会流向同一个地线，所以导致了左右声道的信号会相互干扰，使得分离度不够高。而平衡输出由于左声道和右声道的信号不需要经过共用地线，所以也杜绝了单端输出的弊端，实现了十分不错的分离度。

优势：第一是声场的提升，通俗点说就是单端输出听起来就像是一个小型的KTV，平衡输出听起来则变成了一个大剧院，空间感的区别相信大家也能想象得出；第二是驱动力的提升，由于平衡输出将左右声道的信号分开处理，这使得左右单元得以分开驱动，更加容易发挥耳机的潜力；第三是动态和细节量的提升，因为平衡输出会同时输出相位相反的正负两路信号，这两路信号在接收端反相叠加，从而此前在线路上产生的噪音干扰也就抵消掉了，从而提高了信噪比，那么声音的动态表现和细节量自然也会有所提升。

三、XLR接口的种类和好处种类

卡侬插头有公插与母插之分，插座也同样有公插座与母插座之分。公插的接点是插针，而母插的接点是插孔。按照国际上通用的惯例，以公插头或插座作信号的输出端；以母插头、插座作为信号的输入端。

好处：1、采用平衡传输方式的，抗外界干扰能力较强，利于远距离传输（不大于100米）。

2、具有弹簧锁定装置，连接可靠，不易拉脱。

3、接插件规定了信号流向，便于防 止连接上的差错。
