会议室音响系统方案优化设计的创新思路

50725958

会议室音响系统方案优化设计的创新思路



随着会议系统在弱电行业中地位的不断提升而变得越来越重要，这就要求系统设计人员改变以往的观念，从应用的角度来考虑设计，从操作者的角度去考虑方案的可行性，从运行的角度来考虑系统的稳定性等，这些方面在设计时必须加以重视。本文主要从设计的角度谈谈会议系统中的音响设计。

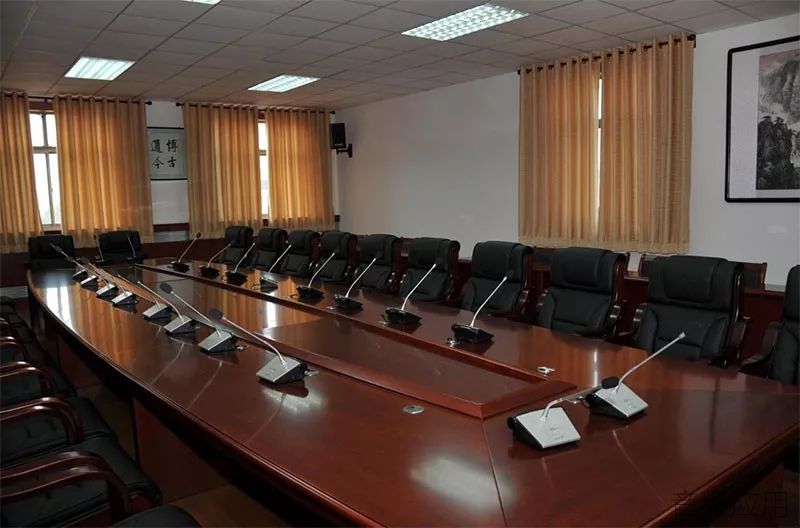

漯河医学院会议室采用PRS品牌CAS系列音响



随着人们对整个会议音响系统要求的不断提高和科技的不断进步，相信会议音响系统会向更高更科学的方向发展。本文阐述的问题只是会议系统音响设计中的一个方面，其他方面还有诸如设计中的声场分析、施工中的位置确定、施工后期的声场测试等，都要求设计人员在设计时充分考虑，以期设计出更符合人性化和科技化要求的会议音响系统。



一、音响系统设计

音响在影视节目的作品之中所发挥的作用日益显露。而对于音响师来说，其工作主要包含两个部分：第一，进行对于音响控制系统的合理设计;第二，主要是进行对于音频部分的创作，运用相关的声音效果来促进画面艺术感染力的增强，以此来突出其主题。



在现场直播之中，对于音响的系统的要求很高。它不仅要求相关的音响系统具有一定程度上稳定性、实时性、合理性以及易操作性，同时，它还要求相关系统能够应付突发事件并且能进行一定程度上的拓展。所以现场直播中的音响系统设计较为典型。对于现场直播来说，首要任务就是对于音频的质量进行一定程度上的保证，这就要求音响系统之中必须具有稳定性较强的主输出以及备路输出。而如果在现场直播之中要求录像，就还需在系统中配备录像机的输出。除此之外，还需要保证现场直播的效果较好，这就要求主音箱、返送音箱以及乐队返送音箱在演播室内能够构成一个较好的声场，并且要具有一定的可调节性，只有这样，才能根据相关的节目内容进行有效的调节。最后要求各路输入的面板布局具有一定的合理性，并且能够便于理解和操作。



二、优化设计的创新思路



1、音源

话筒是音响系统中最主要音源，其他如 CD 、DVD、卡座等这些音源可根据实际需要进行配置。会议系统中最常用的话筒有：手拉手类型的话筒和独立式鹅颈会议话筒。



a、两类话筒的优缺点

手拉手类型的话筒布线简单、操作方便，但手拉手话筒有以下缺点：①手拉手话筒由于采用压缩编码的方式，声音还原后音质变差、产生失真;②手拉手的连接方式，决定了一个话筒出现问题，就会导致整个系统出现问题，会议无法进行;③手拉手的会议话筒，不能根据实际发言人的声音情况进行独立修饰。



独立式鹅颈会议话筒由于每只话筒需要单独布线，不仅增加线缆成本，且施工难度加大。但独立式话筒有其独特的优点：①该种话筒由于采用模拟的声能转换技术，声音还原后的音质好，无失真现象发生;②该话筒的连接方式决定了不会因一只话筒出现故障而导致整个会议系统的瘫痪，稳定性较好;③可根据实际情况，修饰单只话筒的声音。



b、两类话筒的灵敏度对比

形象地说，话筒的灵敏度是指话筒的拾音能力大小。一般不同灵敏度的话筒用于不同场合，虽然灵敏度越高，表示拾音能力越强，但音效并不一定是最好。因此，选用话筒时，要根据使用场合来参考话筒的灵敏度。根据多年的实践经验，在以会议为主的音响系统中，话筒的灵敏度在-42dB至-35dB为宜。



2、信号传输、处理及转发

传统的信号传输均采用模拟的方式，实际运用中经常出现话筒与前级设备线路过长导致出现线路噪声、声音音质变差，不论处理设备如何调节，均达不到理想效果。另外，核心处理设备由于某些原因突然出现故障，也会导致会议无法正常进行。随着科技的不断进步，利用网络传输技术即可避免上述问题的发生。



3、网络传输的优点

与模拟传输相比，网络传输有如下优点：(1) 任何的输入通道都可以依据地址传送到指定地点，甚至可以传送到多个目的地点;(2) 一条非屏蔽双绞线(UTP)或光纤可以传送超过 1000 路音频信号;(3) 无需复杂的焊接;(4) 路由与连接技术简单;(5) 扩展容易;(6) 在大量通道的系统中，传输成本大幅度下降;(7) 对于光纤来说不存在电磁干扰;(8) 具备多种冗余设计;(9) 应用管理软件可方便地查询网络的传输状态，某一端口出现问题，也会立刻在管理端显示出来。



从以上分析可知，采用网络传输的优势明显，且该传输是建立在技术成熟的标准以太网基础上，保证了系统的可行性及稳定性。



三、声音还原

音箱在系统中负责还原声音部分。音箱的选型、位置摆放、与装修的协调和是否易于音响系统的整体调试等等这些因素都决定着一个会议室声音的最终表现。这里重点介绍一下音箱的选型及位置的摆放。



在各类会议室中，圆桌会议室占了很大一部分，通常情况下，这种会议室采用主音箱支架摆放的形式或者是采用吸顶音箱均匀布置在会场上空的方式。这两种方式各有优缺点，采用主扩声的方式，难以达到很好的声场均匀度，系统容易出现啸叫，系统调试困难;而采用吸顶音箱的方式虽然解决了声场均匀度的问题，但从会议室的整体来看，由于有投影的存在，存在声像定位问题。



但如果两者结合并加以改进，整个会议室的声场和效果会达到一个更高的水平。以类似的圆桌会议室为例，在投影幕的两侧居中安装小的线性阵列音箱，在圆桌的上方均匀布置 6 只吸顶音箱，这种布置方式解决了上述常见的问题，并且运用了媒体矩阵中的“减法原理”(音箱正下方的话筒在开启时，由该话筒拾音进来的声音不会从这只音箱送出)，整个会议室不论从声场，还是语言的清晰度、可懂度来看，均能达到国家相应的标准要求。



四、结束语

会议作为人们沟通交流的常用媒介，在日常工作和生活中起着不可或缺的重要作用。随着科技的飞速发展，会议本身的规模与方式也在发生着重大的变革。从最初的面对面的谈话到可以节省大量时间与成本的视频会议;从最初简单的扩声设备到现代日趋完善的会议系统。所有的变化发展都是为了更好地实现会议集中解决问题、统一认识、上传下达的重要功能。音响系统作为会议系统的重要组成部分，随着会议系统在弱电行业中地位的不断提升而变得越来越重要，这就要求系统设计人员改变以往的观念，从应用的角度来考虑设计，从操作者的角度去考虑方案的可行性，从运行的角度来考虑系统的稳定性等，这些方面在设计时必须加以重视。
