B.3对于安装方向提出了建议
建议安装的时候应该让RJ45的簧片在上
这样可以让灰尘和碎屑从电触点上掉落。
图片来自于网络
因此我们可以知道像上面这个案例,
是比较不好的,墙上粉刷的落灰或空气中的落尘都会留在插针表面
应该要让插针面在上按键在下

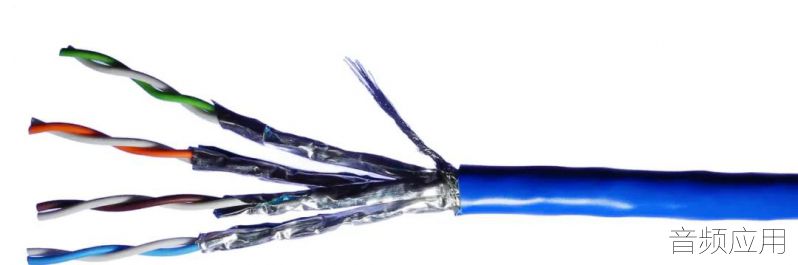

B.5谈到了电缆等级 “category“
由于Cat X电缆中的导体绞合得紧密,
所以将充分减少平衡的传输系统干扰。
不同级别的CAT电缆在其极高的频率
(100MHz及以上)性能方面有所不同,
但这在音频频率上几乎没有差异。
如果仍然存在EMI问题,则可以使用铁氧体,滤波器或变压器来解决。
编按:
这个部分我们必须特别小心一些非标的网线
尤其是一些比较软的或是铜包铝的网线
因为铜包铝在高频工作可能问题不大
但是应用在音频低频
将会因为导体的不均匀产生不可预期的电阻骤升
从而造成平衡信号的不等量
另外市场上的潜规则是将铜包铜的线缆称为
“纯铜”实际上包裹的是黄铜内蕊
黄铜一般牌号是59铜 62铜意即有40%的成分都不是铜
这将直接导致低频/直流电阻上升
也将影响传输性能
过于柔软的网线则是在对绞上放得较松
这将导致平衡传输在路径上的失效
B.6提到了线缆连接问题Termination issues
这是一个比较严重的问题!
实心导体的CAT电缆,在网络应用上
TIA的强制规范仅能用配合的RJ45连接器进行压接
或是使用110端子台打线固定。
若是用CatX 线缆搭配常规音频连接器焊接,
会出现许多实际问题。
当焊接到普通音频连接器(例如XLR)时,导体经常断裂,这有可能是:
1.在剥开时被切断了。
2.由于反复弯曲因此在绝缘层内部也发生了断裂。
建议可以使用使用退火导体的多蕊绞线电缆,
可以应付数千次的挠曲而不会因疲劳而断裂。
除了断裂之外,
将导体夹紧在
“欧洲”(EURO)或“凤凰”(PHONIEX)的连接器上也是有问题的。螺钉过分拧紧会导致刻痕或变形,并且在弯曲时会断裂。拧紧不足会使其拉出。
将两根或多根不同规格的线或一根实心线和一根多股线放在同一连接器中通常会导致较小的一根拉出或掉出。大多数使用的连接器要么没有提供应变消除功能,要么为较大直径的电缆设计了应变消除功能,使得这些问题更加严重。
这个问题在固定安装工程上面比较常见
QSC CO-000198-00-13-pin Single Phoenix Connector
图片来自于fullcompass
是少见的带有线缆支撑结构的PhoenixConnector
谈完了上面的这些问题 标准建议:
Cat电缆只能与为此目的专门设计且使用基于压接方式的接头相连。
请不要通过将配对导体剥开并绞在一起来进行拼接。
或通过将两个电缆打成一个结,将它们绑在一起,以减轻应力,这种方法都是不合法的。
这样其实在破坏对绞!!
结束语:
伴随着以太网络线普及与低价
使用这样的转接器适配器看似是方便的
但是额外多出的转换成本还是比较高的
我们曾经算过必须要数十米以上左右
才能与多蕊缆形成一个成本平衡或跨越
而且一般的RJ45 锁定稳定度比较差
得另外配置卡农外壳
才能有效放大接地面积与更好锁定
对于这种转接方案
小编觉得是一个过渡期的方案
而且容易与DANTE A/DD/A 混淆
因此在使用前务必检查再三
产品推介:
SKC-4FDMX-0.6M

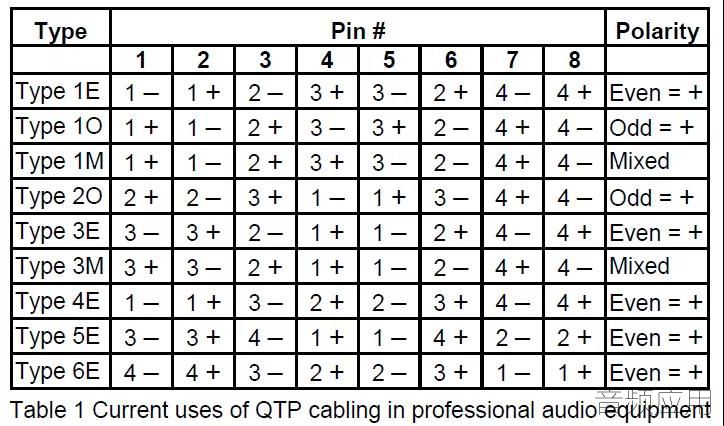

脚位符合AES72 -1E 标准
配套网线
SDH-384P-036-100M
绞距控制不容易损坏
AES72 标准规范性引用文件Normative references
AES3-2003 AES针对数字音频工程的推荐实践–两信道线性表示数字音频数据的串行传输格式(AES3-1992修订版),AES3-2003 AES recommendedpractice for Digital Audio Engineering – Serial transmission format fortwochannel linearly represented digital audio data (Revision of AES3-1992),Audio Engineering Society, New
York, NY, US, http://ww.aes.org
AES14-1992(r2014)专业音频设备的AES标准-连接器的应用,第1部分,XLR型极性和类型,
AES14-1992 (r2014) AES standard for professionalaudio equipment -- Application of connectors, part 1, XLR-type polarity andgender, Audio Engineering Society, New York, NY, US, http://ww.aes.org
ANSI / TIA-568-C 用于建筑物的客户通用电信布线
ANSI/TIA-568-C Generic TelecommunicationsCabling for Customer Premises, Telecommunications Industry Association,Arlington, VA, US, http://ww.tiaonline.org
IEC60268-12 声音系统设备-Pt 12:连接器的应用广播及类似用途的IEC 60268-12 Sound system equipment - Pt 12:Application of connectors for broadcast & similar use,InternationalElectrotechnical Commission, Geneva, Switzerland, http://ww.iec.ch
IEC 60603-7电子设备连接器- 7部分:8路的详细规范,屏蔽,自由和固定连接器IEC60603-7 Connectors for electronic equipment – Part 7: Detail specificationfor 8-way, unshielded, free and fixed connectors, InternationalElectrotechnical Commission, Geneva, Switzerland, http://ww.iec.ch
IEC60603-7-1 电子设备连接器–第7-1部分:8路,屏蔽,自由和固定连接器的详细规范
IEC 60603-7-1 Connectors for electronicequipment – Part 7-1: Detail specification for 8-way, shielded,freeand fixed connectors, International ElectrotechnicalCommission, Geneva, Switzerland, http://ww.iec.ch |
|
