ESP1010是一款适合家庭录音方式的完美参考音频设备。ESP1010具有24bit/96kHz的高精度指标,以及具备8个模拟输入,8个模拟输出以及2个输入,输出通道。其中,还带有两路XLR接口的高动态话筒前置放大,并具有+48V幻象供电的能力。ESP1010同时也提供24bit/96kHz的同轴数字输入/输出,及24bit/96kHz的光纤输出,32通道MIDI输入/输出,以及包含了DirectWire3.0专利技术的E-WDM驱动。这一切使得ESP1010成为了最理想的音频解决方案,尤其在结合目前流行的音乐制作软件下,如Cubase, Nuendo, Cakewalk, Sonar, Logic Audio, Cool Edit, Vegas, 等等。ESP1010的安装及操作非常简便易用,可以令你轻松组建属于自己的家庭录音系统。

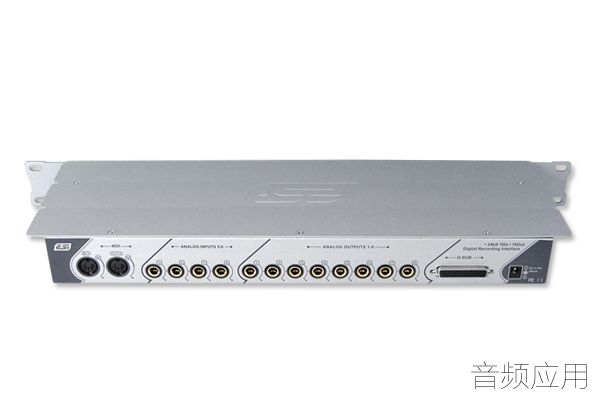

1(294) (1).jpg
突出特点:
24bit/96kHz AD转换,24bit/192KHz DA转换
10进10出通道(模拟8进8出,数字2进2出)
2路带48V幻象供电的话筒输入,XLR接口形式
同轴及光纤形式的数字输入/输出接口,2进2出MIDI接口
E-WDM驱动及DirectWire3.0技术
附赠UAT(Ultimate Audio Tools)软件包

技术指标
<模拟音频>
1. 模拟输入
1) 接口类型 : 1/4 TRS接口, 平衡或非平衡(1~8通道)
2) 峰值电平 : 0dBFS @ +6.5dBV (标准电平 -10dBV)
3) 阻抗 : 最小值10k ohms
4) 增益控制 : -60dB ~ +15dB (0.5dB为增长单位) *只限通道12

2. 模拟输出
1) 接口类型 : 1/4 TS接口, 非平衡(1~8通道)
2) 峰值电平 : +6.2dBV @ 0dBFS (标准电平 -10dBV)
3) 阻抗 : 100 ohms
4) 衰减控制 : -60dB ~ 0dB (0.5dB为增长单位)

3. 话筒前置放大
1) 峰值电平 : 0dBFS @ -40dBV
2) 增益调节 : 增益 +31dB up + -60 ~ +15dB(0.5dB为增长单位)
3) - PCI卡提供+12V幻象供电(1/4接口)
机架提供+48V幻象供电(XLR 接口)

4. 耳机放大
1) 载入阻抗范围 : 32-300 ohm (最佳表现值)
2) 输出功率 : 每个通道 125mW @ 32ohm


<数字音频>

1. 内部 20ch /36-bit 数字调音台 (输入10通道/输出10通道)

2. 支持采样频率: (22.05,24)*,32,44.1,48,88.2,96KHz : *只限模拟

3. A/D 转换器
1) 信噪比: 107dB (A-加权) @ fs=48kHz
2) 动态范围 : 107dB (-60dBFS with A-加权) @ fs=48kHz
3) 信噪比+噪声(-1dB) : 100dB @ fs=48kHz
4) 通道分离度 : -110dB
5) 解析度 : 24-Bit

4. D/A 转换器
1) 信噪比: 112dB (A-加权) @ fs=44.1kHz
2) 动态范围 (S/N) : 112dB (60dBFS with A-加权) @ fs=44.1kHz
3) 总谐波失真+噪声 : -94dB @ fs=44.1kHz
4) 通道分离度 : -100dB
5) 解析度 : 24-Bit

5. 数字输入
1) 接口类型 : RCA(外接线提供)
2) 格式 : IEC-60958
3) 采样频率 : 32,44.1,48,88.2,96KHz
4) 解析度 : 24-Bit

6. 数字输出
1) 接口类型 : RCA(外接线提供), 光纤(主卡提供)
2) 格式 : IEC-60958
3) 采样频率 : 32,44.1,48,88.2,96KHz
4) 解析度 : 24-Bit

7. MIDI 输入/输出
1) 2-进, 2-出; 32 MIDI 通道 进出
2) 接口类型 : MIDI1 ;标准 MIDI 5-针 DIN (外接线提供)
MIDI2 ;标准 MIDI 5-针 DIN (机架提供)

8. 兼容操作系统: Windows XP/2000/2003

技术指标 :


<模拟音频>
1. 模拟输入
1) 接口类型 : 1/4 TRS接口, 平衡或非平衡(1~8通道)
2) 峰值电平 : 0dBFS @ +6.5dBV (标准电平 -10dBV)
3) 阻抗 : 最小值10k ohms
4) 增益控制 : -60dB ~ +15dB (0.5dB为增长单位) *只限通道12

2. 模拟输出
1) 接口类型 : 1/4 TS接口, 非平衡(1~8通道)
2) 峰值电平 : +6.2dBV @ 0dBFS (标准电平 -10dBV)
3) 阻抗 : 100 ohms
4) 衰减控制 : -60dB ~ 0dB (0.5dB为增长单位)

3. 话筒前置放大
1) 峰值电平 : 0dBFS @ -40dBV
2) 增益调节 : 增益 +31dB up + -60 ~ +15dB(0.5dB为增长单位)
3) - PCI卡提供+12V幻象供电(1/4接口)
机架提供+48V幻象供电(XLR 接口)

4. 耳机放大
1) 载入阻抗范围 : 32-300 ohm (最佳表现值)
2) 输出功率 : 每个通道 125mW @ 32ohm


<数字音频>

1. 内部 20ch /36-bit 数字调音台 (输入10通道/输出10通道)

2. 支持采样频率: (22.05,24)*,32,44.1,48,88.2,96KHz : *只限模拟

3. A/D 转换器
1) 信噪比: 107dB (A-加权) @ fs=48kHz
2) 动态范围 : 107dB (-60dBFS with A-加权) @ fs=48kHz
3) 信噪比+噪声(-1dB) : 100dB @ fs=48kHz
4) 通道分离度 : -110dB
5) 解析度 : 24-Bit

4. D/A 转换器
1) 信噪比: 112dB (A-加权) @ fs=44.1kHz
2) 动态范围 (S/N) : 112dB (60dBFS with A-加权) @ fs=44.1kHz
3) 总谐波失真+噪声 : -94dB @ fs=44.1kHz
4) 通道分离度 : -100dB
5) 解析度 : 24-Bit

5. 数字输入
1) 接口类型 : RCA(外接线提供)
2) 格式 : IEC-60958
3) 采样频率 : 32,44.1,48,88.2,96KHz
4) 解析度 : 24-Bit

6. 数字输出
1) 接口类型 : RCA(外接线提供), 光纤(主卡提供)
2) 格式 : IEC-60958
3) 采样频率 : 32,44.1,48,88.2,96KHz
4) 解析度 : 24-Bit

7. MIDI 输入/输出
1) 2-进, 2-出; 32 MIDI 通道 进出
2) 接口类型 : MIDI1 ;标准 MIDI 5-针 DIN (外接线提供)
MIDI2 ;标准 MIDI 5-针 DIN (机架提供)

8. 兼容操作系统: Windows XP/2000/2003
