耳机功放IC TDA1308 电路介绍
1 Z, ]! G2 J9 }
. }" }' }1 D4 z! m
& S: r* k* Y* }0 A% L! STDA1308是飞利普公司推出的甲乙类CD专用耳机功放集成电路,其优异的性能使得以往的TDA2822、TDA7050、LM386等“经典”功放望尘莫及。& K* j) l: G0 }* E2 v8 Y# j! x) E
常见资料介绍的基本上采用单电源(3~7V)供电,实际上TDA1308也是一只双运放,引脚功能与NE5532等运放完全相同。但用它来直接代换常见的NE5532等运放却有一定的困难,因其工作电压很低(最高仅为±3.5V),尺寸也只有5.8mm×4.8mm×1.75mm,而它的这些“缺点”和其极低的功耗(静态电流约3mA,工作时约5mA)与工作电压(可低至±1.2V,此时音质仍听不出有变化)无疑是制作微型低压电路(如立体声单放机和收音机)的首选。TDA1308的另一个优点是信噪比极高(达100dB),实际试听表明其信噪比较NE5532、LF353等运放明显要好得多。
; {! f- \0 W- Q% D6 l; e$ ~$ `3 e# j1 {

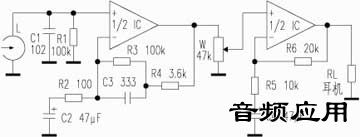

下面介绍用TDA1308制作的Hi-Fi立体声单放机,电路如下图所示。每声道各用了一只,两个放大单元分别担任了前置和功放,提高了声道的分离度,其立体感十分优良。电机稳速电路选择的余地较大,只要工作电压合适就可以了,如AN6650、KA2201等等都可以,这里就不作介绍了。需要指出的是,TDA1308采用的是MOSFET作输入级和输出级,输入偏置电流几乎可以不计,防止了偏置电流过大使磁头磁化的可能,这点也是NE5532等采用晶体管作输入级的运放所不及的。3 u# l& z" W( m7 g) h' h9 r2 I( H

& b) q% l+ f. N该电路采用双电源供电,电压可在±1.5V到±3V之间选择。由于省去了耦合电容,加上TDA1308的高信噪比使背景噪声几乎听不到,故音质非常通透清晰。
% u$ M9 R8 t' K: ^9 X3 W% e$ b tu1.jpg
7 t3 i) B5 U7 f( W# v1 t可能是因为TDA1308工作电压低、电流小的缘故,总觉得其力度稍小,略显单薄,在推动功率略大的耳机时也有点力不从心的感觉。但其清爽的音色仍然值得一“烧”。
+ t0 t9 [+ }5 X; M' `
) e6 S, J3 ~5 w$ @  X3 }+ l tu1 (1).jpg
( j; Q' @* L6 @/ Z本贴相关图片:
. M/ W* ^/ B( r; R/ Q( G; O4 W3 E  V3 c3 T; B

$ Y# P$ D* K; U+ r& i
. i$ ]) m6 f" Y9 x8 l$ L% w- }
: f) C1 k* J/ Q% H  Q- M0 @2 m. Z ' L9 Y/ P  K% o! v! s% C6 n' ]" d
1. 回复:耳机功放IC TDA1308 电路介绍4 s. r( O2 H1 x" K8 B$ t

6 M4 ?" y1 G' g本贴相关图片:( k* W( o: ]8 ~2 C( R. [" l* F
0 @6 j& W3 S2 D  c
; P- B) B' y+ [. Y, e3 ]* Z3 ~6 B
 % x+ o/ K% `. o, p$ {- }7 @
