使用RCA接口要注意什么

音响设备中广泛采用的同轴连接，是由美国RCA公司提出的一种使用十分方便的同轴连接端子，称为RCA同轴连接，也称针形插头座（pin plug），它可连接2个极性的同轴端子，中间为热端（hot），四周为冷端（cold），RCA插头、插座对Hi-Fi的普及具有很大贡献。普通镀金RCA插头的电容约2.6pF，无磁插头的电容约3.1pF。无磁插头为采用无磁镍制作外套，能有效屏蔽各种电磁干扰，使信号在接口处免受污染。RCA接口最初用于连接唱机和放大器的声频信号，现在也广泛应用于别的类型信号，如视频、高频。



▲图2-63　RCA连线

作为声频信号的连接接口，必须保证紧密连接的可靠性，所以除选用优质的RCA插头外，还要注意不过分频繁地插拔，过多插拔将造成镀层脱落和接触不良，以致产生噪声。作为声频信号传输，对微弱信号及长线，建议采用如图2-63双芯屏蔽线，并在输出端一端将屏蔽层接地，以免由于接地环路而导致噪声。

某些RCA端子信号线另附延伸接地线，这个接地线端应连接到放大器的机壳或唱头输入的接地端子上，可起防治RFI、EMI干扰作用，有利于降低噪声。

253.使用XLR接口要注意什么

XLR是一种平衡式接插件的标准接口，称卡农（cannon）头或座，都有公、母之分，它的金属或塑料外壳上有一个供自锁定位的卡榫或孔，使公母头结合后不会脱落，卡农头的接点有2～7个，一般音响设备使用的大部分是三个接点。XLR连接器是为传声器使用者专用的一种标准连接器。一般信号输出端使用公头或公座，输入端用母头或母座。

在XLR标准的三个接点旁有1、2、3编号，1号接点为屏蔽，具有最长的接触片，以使在连接过程中，此接点比信号接点先完成接触或晚完成分离，确保开机状态下插拔信号线不致发生意外的冲击声甚至损坏扬声器。1脚接地，2、3接点分别连接信号的热端及冷端，有两种标准规格，即AES和EBU，它们的接法是相反的，须予注意，AES为美规，也是IEC-268规定的接法，2脚是热端，3脚是冷端，EBU为欧规（含日本），3

脚是热端，2脚是冷端，如图2-64。

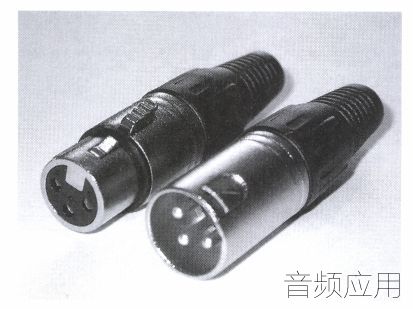

▲图2-64　XLR接口



XLR电缆就是平衡式带卡农插头的信号线，用以传送声频信号时，能较好地表达音乐的质感，因长度较长时对音质的影响很小，所以声频信号的长距离传输，应采用XLR方式。卡农连接有锁紧插头的紧固件，使用时不要用力扭动或拔插端子，防止松脱。
