如今，随着计算机网络的发展，数据中心的服务器以及网络通信设备等IT设施，正逐步向着网络化、机架化的方向发展。那么，我们在进行综合布线时，究竟该如何正确使用机架？机架和机柜又有什么区别呢？



什么是机架图?
机架指的是仅被用于综合布线，安装配线架和理线架，实现对电缆和光缆布线系统的管理。在网络机柜中不具备封闭结构的机柜则称之为机架。机架的宽度通常也是标准的19英寸，但是深度却大大降低，从而减少占地面积并节省费用。

机架图则是用来帮助我们建立一个电脑机架各部件的图形框架，可以用来组织零件，显示电脑设备配置。零件包括服务器、转换设备、路由器、Raid、UPS、硬盘驱动、调制解调器和其他电子设备。

什么是机柜?
机柜用于配热、网络设备、通信器材和电子设备的叠放等领域，机柜通常采用全封闭或半封闭结构，具有增强电磁屏蔽、削弱设备工作嗓音、减少设备地面面积占用的优点一些机柜还具备空气过滤功能，提高了精密设备工作环境质量，很多机柜的面板宽度都采用19英寸，所以，19英寸机柜是最常见的一种标准机柜。

机架设计的一般要求：
1、机架在高度方向的安装孔为：9.5mm*9.5mm方孔。

2、间距不大于1mm的任意两个安装孔的间距公差均为±0.4mm。

3、机架在宽度方向的安装插箱空间尺寸为B1。

4、机架在插箱宽度方向的安装尺寸为B0。

机架尺寸

机架与机柜有什么区别呢?
1、机架是用来直接放置服务器、路由器等规格不是很明显的设备，而机柜是放置机架的。

2、一般一个机架只能放一台服务器，而机柜可以存放好多机架，也就是置放20台左右的服务器。

3、机架一般为敞开式结构，而机柜采用的是全封闭式或半封闭式结构，有利于保护内部设备。

4、机架对外部环境的要求较高，所以不适合于安装价格昂贵的网络设备。

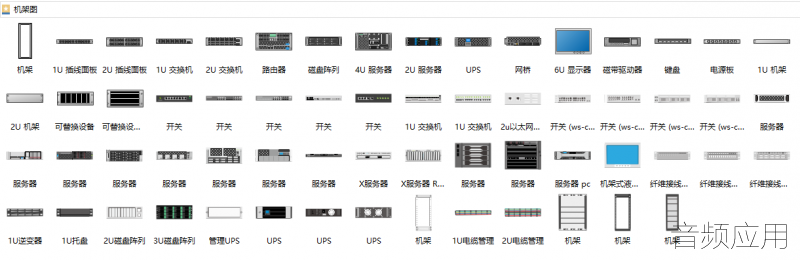

机架图常用符号：
亿图机架图符号

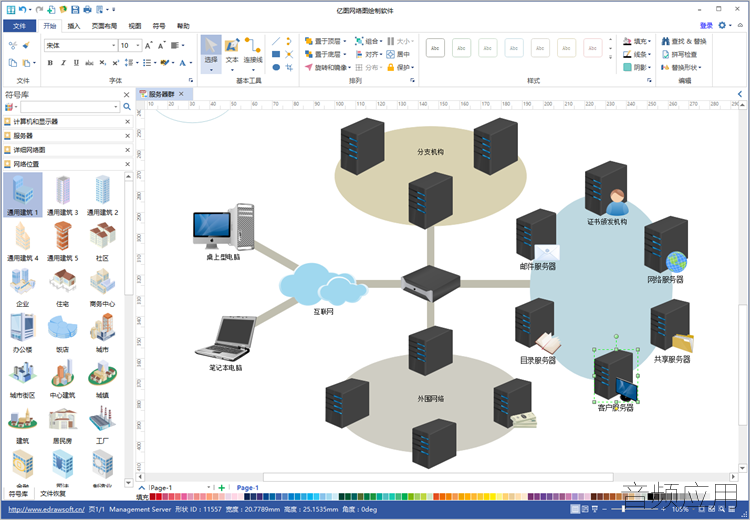

更多精彩推荐：一款好用的绘制网络拓扑图的软件
