一台交换机能带动多少网络摄像机？

cnmscn

一台交换机能带动多少网络摄像机？
$ ~. A; \$ H  F9 [# e! x
. W1 t7 I! N. O+ Y" E
9 c% M, Z% v0 J* c3 t& o/ H       一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？下面就这类问题做一些简单的分析！
0 B  m5 e2 W1 y
! i& N6 u7 B- H- U; u/ z
! N% b( P" }' B& w8 L9 K' m9 N1 b
* S* ~  L8 h7 k2 |/ {" ?
一、根据摄像机的码流和数量来选择

2 z  v4 W4 y* \; m1 h5 C1、摄像机码流
# \, ~3 Z% W, t! V: y' c3 m/ k3 u+ i
选择交换机前，首先要弄清楚每路图像占用多少带宽。

5 \6 |2 g' z2 ^  u6 o, P

2、摄像机数量
) X8 @' w9 P8 p; G
: m) ]- y+ g' f4 t! `要弄清楚交换机的带宽容量。常用交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的 60~70% ，所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps。
) }7 `& _5 N) `4 |- ~6 G) R
8 y+ X- I0 N$ l+ w
! j$ N. D7 H8 R5 k1 h
! ~+ w! ?* A5 Y& [举例：

. l' P. z9 i- G) J根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

; p; g) b' _/ a+ p9 M: }- k比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；

+ W# J/ J/ i+ `7 R! t/ Q用千兆交换机，可以接150（150×4=600M）


& u* r  h" m# ^# }) E
% b% L1 @! k! d" X8 B
5 I; W  z0 P- i4 u/ p" @200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；

3 j* U. G+ _7 A; F$ \# y7 s用千兆交换机，可以接75台（75×8=600M）
) }- `; S; d" f% ?7 N4 ~
这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。
  \4 X$ I- k  o- q

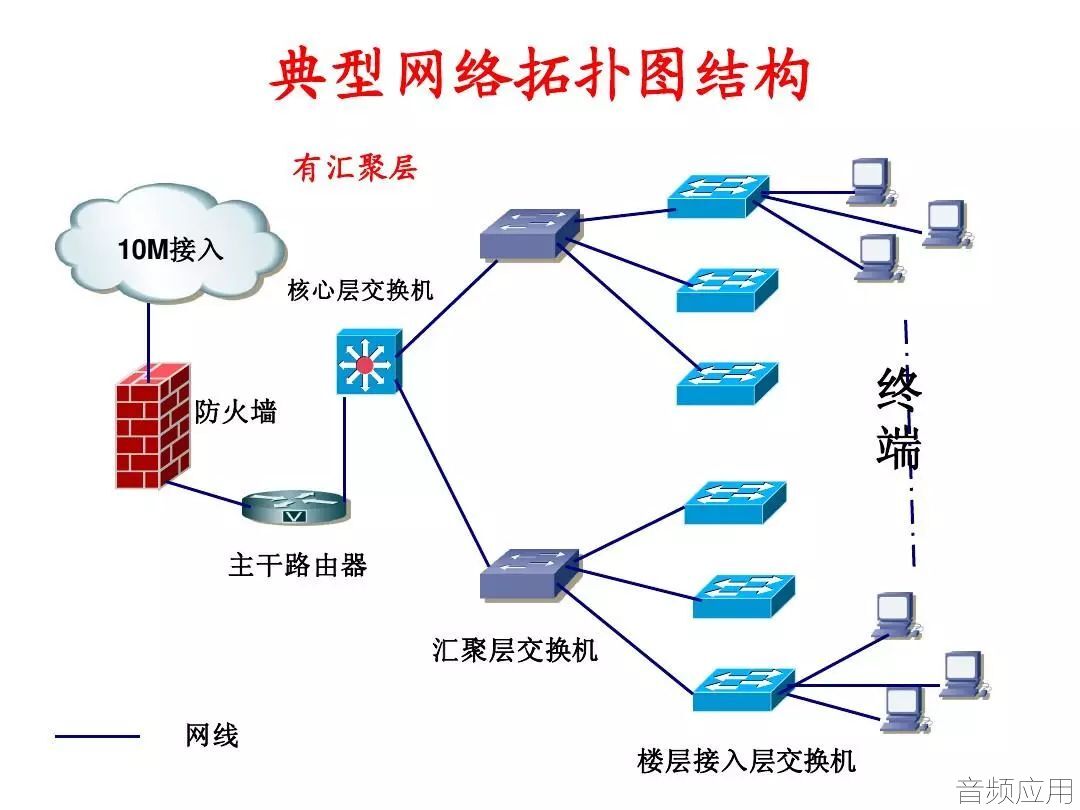

9 C. c7 o+ d+ W/ W0 T- ?/ G8 C# U/ e从网络拓扑结构上来讲，一个局域网通常是两到三层结构。接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

3 n( q6 U. Y5 H

; s+ A. M+ J+ O0 r! G; o  t汇集层、核心层则要按该交换机汇聚了多少路图像来计算。
- L' V9 E- b. C1 i) U
. E. f* i" I- q0 Z( g7 f, l
4 ^* M) l2 u% \4 S' }

/ \' B4 G' T" s; g: @

; J  ^1 F% u+ }1 d4 D& |计算方法如下：
0 [" |. A2 b+ [5 L
1 D+ O2 H( Y0 e' G1 L0 @% V如果接 960P 的网络摄像机，一般 15 路图像以内，用百兆交换机；超过 15路则用千兆交换机；如果接 1080P 的网络摄像机，一般 8 路图像以内，用百兆交换机，超过 8 路则用千兆交换机。
0 e. q) F4 C* M

0 S2 F  Y& P! Q0 [
5 b: K2 b) C! W5 b# g
' t3 ?5 ~* t! B5 ^5 F二、交换机的选择要求

1 `+ @9 D2 |$ v2 G4 V4 K

+ {  t% B  j3 X! U

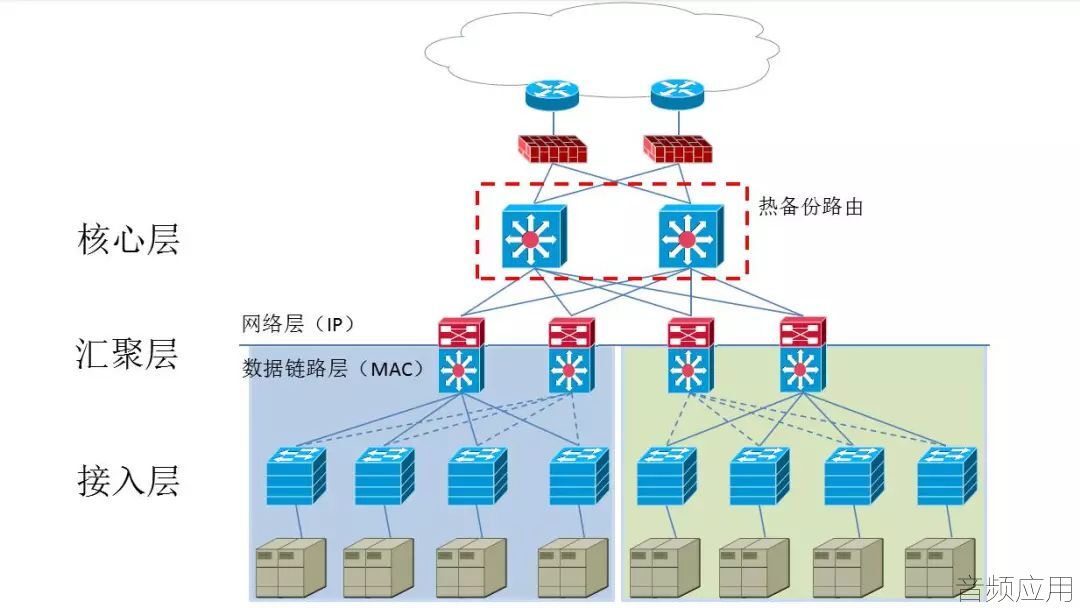

监控网络有三层架构方式：核心层，汇聚层，接入层。
8 u4 `) P, x3 P8 U


; l' v" B( P: y* O: s1、接入层交换机的选择
1 ?5 R  c- w9 R7 _3 d1 p
1 y0 f2 f+ g+ G; z2 ^) [$ x' Z' B条件 1： 摄像机码流：4Mbps，20 个摄像机就是 20*4=80Mbps。
9 ]' p. p- Q) B! p; [& ~
+ E1 R' q* b1 g7 V. ?. x2 V) a5 [

也就是说，接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的 50%，100M 的也就 50 M 左右，)，所以接入层交换机应选用具有 1000M 上传口的交换机。
2 g' N. l, v, e

- M3 S- m7 R! x$ `
条件 2： 交换机的背板带宽，如选择 24 口交换机，自带二个 1000M 口，总共 26 口，则接入层的交换机背板带宽要求为：(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。
4 ]4 B8 q) L  \& m- `0 H7 F4 S% a


条件 3： 包转发率：一个 1000M 口的包转发率为 1.488Mpps/s， 则接入层的交换机交换速率为：(24*100M/1000M+2)*1.488=6.55Mpps。


6 d4 l  A- ^3 U
7 O- ~  B3 O1 m根据以上条件得出：当有 20 路 720P 摄像机接入一个交换机时，此交换机至少必须具有 1 个 1000M 上传口、20 个以上的 100M 接入端口才能满足需求。
' _& J9 p* q$ p2 m$ I8 d$ I; \; {
" ]0 Z) d$ s0 z5 M5 g2 v& D
. _; z( P  G* \* p% Y9 ?
3 B, l2 Y" R/ Y" W
& t! l4 T8 x; Y; h1 a9 ^' Z2、汇聚层交换机的选择
4 |% o: }6 `! H8 [! r  H
3 M) I4 g7 ], Y6 l4 m1 [4 ~假如总共有5个交换机接入，每个交换机有20摄像机，码流为4M,那么汇聚层的流量为：4Mbps*20 *5=400Mbps，那么汇聚层的上传端口必须是 1000M 以上的。
! _; t. W! i& K- D
6 y, v: X, k, S+ u

0 ~8 z$ |+ d- K# [. ?如果 5 个 IPC 接入一个交换机，一般情况下需使用一个 8 口交换机，那么这个 8 口交换机是否满足要求？可以看如下三个方面：

; ?# \/ p, C0 _! o; u9 w
  L2 h0 H. o% ]4 R' n  H
背板带宽：端口数*端口速度*2=背板带宽 ，即8*100*2=1.6Gbps。

# B- q7 ^  u/ r! _+ O

包交换率：端口数*端口速度/1000*1.488Mpps=包交换率，即8*100/1000*1.488=1.20Mpps。有些交换机的包交换率有时计算出不能达到此要求，那么就是非线速交换机，当进行大容量数量吞吐时，易造成延时。


5 \5 G- S: y# U6 I3 r
级联口带宽：IPC 的码流*数量=上传口的最小带宽，即4.*5=20Mbps。通常情况下，当 IPC 带宽超过 45Mbps 时，建议使用 1000M 级联口。
: M: Q$ J- P* O8 z! @
$ D6 {5 {1 d2 ^, b# ~
( G- ~( x) h  C7 @0 |
8 U7 S7 Y. j& n

& A4 Z& t( n( j0 }2 D) v
* \& S. {' Z+ N2 R) J+ q) @2 y2 r3 Y
% r3 Y. s5 H, y. v三、如何选择交换机


1、举例
: y  d, Q" i* n5 r" b, h; G

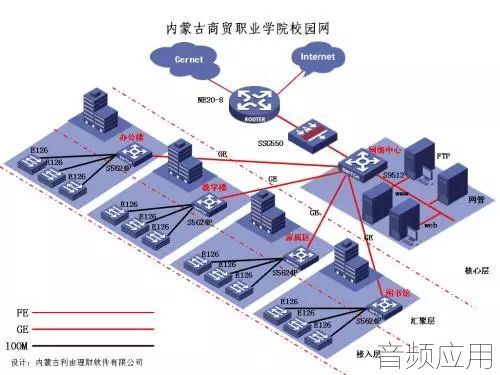

有个园区网，500 多个高清摄像机，码流 3~4 兆，网络结构分接入层┗憔鄄悌核心层。存储在汇聚层，每个汇聚层对应 170 个摄像机。
  n: I# v; i8 L% H7 p$ C0 p

3 H3 W; {8 h/ V" f8 i  Q
' T1 ?! _# h1 K; j面临的问题：如何选择产品，百兆与千兆的差别，影响图像在网络中传输的原因有哪些，哪些因素是与交换机相关的……

% Y% f$ h1 f5 g2 k1 h1 i
" r* m1 z3 z- i* B" ?9 l
所有端口容量x端口数量之和的 2 倍应该小于标称背板带宽，可实现全双工无阻塞的线速交换，证明交换机具有发挥最大数据交换性能的条件。



例如：一台最多可以提供 48 个千兆端口的交换机，其满配置容量应达到 48 ×1G×2= 96Gbps，才能够确保在所有端口均在全双工时，提供无阻塞的线速包交换。
0 ^2 |& W& ?' V$ T5 {



0 c0 X, k* b$ o" ]  N1 L1 T
2、包转发率



满配置包转发率(Mbps)=满配置 GE 端口数×1.488Mpps+满配置百兆端口数 × 0.1488Mpps ，其中 1 个千兆端口在包长为 64 字节时的理论吞吐量为1.488Mpps。
, }/ D( w/ g. l% m
1 s% |7 F! W7 d% b4 ~+ e+ j

例如：如果一台交换机最多能够提供 24 个千兆端口，而宣称的包转发率不到 35.71 Mpps(24 x 1.488Mpps = 35.71)，那么就有理由认为该交换机采用的是有阻塞的结构设计。
1 w- ^$ ~6 a1 O
- ]& w  I7 }5 R" I. I; E4 a4 P

6 }  d1 M) `7 R( M+ e' G7 W3 E1 G/ `一般是背板带宽和包转发率都满足的交换机才是合适的交换机。

1 {/ l7 ~/ O$ m% v7 w% j

背板相对大、吞吐量相对小的交换机，除了保留了升级扩展的能力外，就是软件效率/专用芯片电路设计有问题；背板相对小、吞吐量相对大的交换机，整体性能比较高。

0 M7 k% g! }+ t% T7 [! j. T; y! w/ _6 \

摄像机码流影响清晰度，通常是视频传输的码流设定（包含了编码发送及接收设备的编解码能力等），这是前端摄象机的性能，与网络无关。
5 q$ x5 ?$ [$ V% f4 X

1 C/ W3 a) S, @* i1 N. _5 `, c
通常用户认为清晰度不高，认为是网络原因造成的想法实际是个误区。
9 H# o% B* L9 b7 U+ W2 D

& |) m+ s6 B& g' b5 ?
# Y' u: `) _# @$ ~+ `0 {根据上面的案例，计算：
1 W/ Q" z1 J% E" N( z: Z
4 N! ], C3 `) L6 O/ B码流：4Mbps

接入：24*4=96Mbps<1000Mbps<4435.2Mbps

汇聚：170*4=680Mbps<1000Mbps<4435.2Mbps

7 c! ~1 p, i% f$ e


. I) l$ b$ e) _' F
3、接入交换机
! \" B6 J0 ~0 A9 k! E4 Q5 _( b
主要考虑到接入到汇聚之间的链路带宽，即交换机的上联链路容量需要大于同时容纳的摄象机数*码率。
5 B5 S. b# ?% V) F5 S" I- z


- e  e6 _5 _% [: A( M0 t这样视频实时录像就没有问题，但如果有用户在实时看到录像，就还需要考虑到这个带宽，每个用户查看一个视频占用的带宽就是 4M，如果一个接入交换机的每个摄象机都有一个人在看，就需要摄象机数*码率*（1+N）的带宽，即24*4*（1+1）=128M。






/ N2 g6 c+ z9 f5 U4、汇聚交换机

5 U0 u( \, G6 N9 n4 _  D汇聚层需要同时处理 170 只摄象机的 3

cnyinpin

一台交换机能带动多少网络摄像机？？:handshake

cnmscn

谢谢版主的提醒。下次一定注意。
