Shure/舒尔 QLXD4/SM58 无线数字一拖一手持话筒

sanxia

系统技术规格

每个频段可兼容的系统数量: 每个6 MHz电视频道可支持17个，每个8 MHz电视频道可支持22个
自动设置功能: 扫描
音频参考压缩扩展: 否
天线: 可拆卸式（½波长）
天线选项: 是
PC控制: 是
接收机网络功能: WWB6
机架部件: 已包含
发射机显示屏: 背光LCD显示屏
接收机显示屏: 高对比度LCD
电池，供电时间: 2节AA碱性电池
环境: 音乐人、演讲者、教堂、教育、酒店和会议中心
更多技术规格

射频传输范围 470–937.5 MHz，视地区而定（见频率范围和输出功率表）
工作范围
100米（328英尺）
注：实际范围取决于射频信号吸收、反射和干扰

射频调谐步进 25 kHz, 视地区而定
镜频抑制 >70 dB（典型值）
射频灵敏度 −97 dBm at 10−5 BER
延迟 <2.9 毫秒
频响范围
QLXD1: 20 Hz – 20 kHz (±1 dB)
QLXD2: 注：依话筒类型而定

音频动态范围
系统增益 @ +10

>120 dB，A加权（典型值）
总谐波失真
&#8722;12 dBFS输出，系统增益 @ +10

<0.1%
系统音频极性 话筒振膜受到的正压力会在输出针2（对应XLR输出的针3）以及6.35毫米（1/4英寸）输出插孔顶端产生正电压。
工作温度范围
-18°C (0°F) - 50°C (122°F)
注：可能受限于电池性能

存储温度范围
-29°C (-20°F) - 74°C (165°F)
注：可能受限于电池性能

发射类型 数字
调谐带宽 最高达82MHz *
每个电视频道支持的兼容系统数量 每个6 MHz电视频道可支持17个，每个8 MHz电视频道可支持22个
以太网联网 是
兼容WWB 6 是
加密 AES-256
构造 全金属硬件
充电电池 舒尔SB900锂电池
高密度模式 No
射频输出电平 可选1/10 mW
天线偏压电源 不,需要天线分配放大器或UABIAST
*视地区而定




QLXD4能够实现清晰的24位数字音质以及极为高效的射频频谱使用，这款半机架数字无线接收机可与QLX-D&#8482;数字无线系统配合使用。QLXD4将专业功能与精简的设置和操作相结合，特别适用于讲演场所、音乐厅以及教堂。自动扫描可快速找到开放频率，一键式同步可将它们快速部署到发射机。以太网联网可实现多接收机的联网通道扫描，集成的Wireless Workbench软件可以让用户从电脑或Mac远程控制接收机的设置。

功能

高达82 MHz调谐带宽（视地区而定）
单一频段有最高可达77个预设兼容通道（视地区而定）
每个6 MHz电视频道支持多达17个兼容系统；每个8 MHz通道支持22个系统
数字式预开关分集确保可靠的射频连接
自动通道扫描可快速找到最为清晰的频率
红外同步部署发射机的选定频率
以太网联网提供多个接收机的精简设置
联网的通道扫描可为所有已连接的接收器配置开放频率
用于安全无线传输的AES-256位加密
最高60 dB可调音频增益
具有锁定功能的高对比度LCD菜单和控件
音频和射频LED电平表，带峰值指示灯
可拆卸式&#189;波长天线
话筒/线路可切换XLR输出
&#188;英寸乐器输出
经过拉丝处理的耐用铝结构
包含专业级机架硬件
兼容舒尔Wireless Workbench 6控制软件
通过ShurePlus&#8482; Channels应用程序从iOS设备进行远程监控和控制
更多技术规格

尺寸 41 mm × 197 mm × 151 mm (1.63 in. × 7.75 in. × 5.94 in.), H × W × D
重量 777克（1.71磅），不带天线
外壳 精钢
电源要求 12 V DC @ 0.4 A，由外部电源供电（正极）
射频输入
杂散抑制 >80 dB, 典型值
插头类型 BNC
阻抗 50 Ω
音频输出
增益调整范围 -18 - +42 dB（1dB步进）
配置
1/4" (6.35 mm): Impedance balanced (Tip=audio, Ring=no audio, Sleeve=ground)
XLR: Balanced (1=ground, 2=audio +, 3=audio &#8722;)

阻抗
1/4" (6.35 mm): 100 Ω (50 Ω Unbalanced)
XLR: 100 Ω

满量程输出
1/4" (6.35 mm): +12 dBV
XLR: LINE setting= +18 dBV, MIC setting= &#8722;12 dBV

话筒/线路开关 30 dB衰减器
幻像电源保护 1/4” (6.35 mm): 是
XLR: 是
网络
网络接口 单端口以太网10/100 Mbps
网络寻址能力 DHCP或手动设置IP地址
最大以太网缆线长度 100米（328英尺）

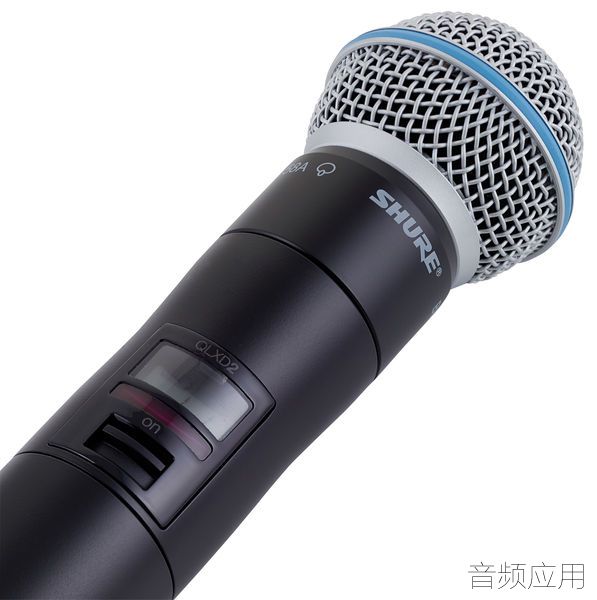

QLXD2手持式发射机能够实现清晰的24位数字音质以及高效的射频频谱使用效率，特别适用于讲演场所、音乐厅以及教堂的无线语音应用。QLXD2使用方便，按下按钮即可通过红外线快速与无线接收机同步，并在100米（330英尺）范围内保持清晰流畅的信号。全金属架构可确保耐用性，范围广泛的兼容话筒选择均可提供卓绝的舒尔音质。

功能

具有平坦频响的20 Hz-20 kHz频率范围（实际响应取决于话筒）
可更换舒尔话筒头，包括传奇的SM58&#174;
用于安全传输的AES 256位加密
超过120 dB的动态范围 – 无需进行发射机增益调整
1/10mW可选射频输出功率
安装2节AA碱性电池时，可连续使用长达9小时
可选的舒尔SB900可充电锂电池可提供最长10小时的持续使用时间，并以小时和分钟为单位报告剩余的运行时间
用于插座式充电的外部充电单元
背光式LCD显示，配备易用的导航菜单和控制按键
可选的显示模式，显示通道、频率或电池运行时间
100米（330英尺）视线工作范围
牢固的金属构造
频率和功率锁定


技术规格

发射机类型: 手持式
更多技术规格

尺寸 256 mm x 51 mm (10.1 in. x 2.0 in.) L x Dia.
重量 347克（12.2盎司），不含电池
外壳 机械加工铝
电池类型 舒尔SB900可充电锂电池或1.5V AA电池
电池运行时间
@ 10 mW 查看电池运行时间表
射频输出电源 1 mW 或 10 mW
（见频率范围和输出功率表，视地区而定）
占用带宽 < 200 kHz
调制类型 舒尔专利数字技术
话筒增益偏移范围 0 - 21 dB（3 dB步进）
