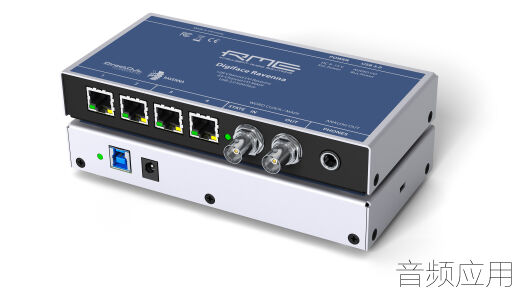

RME Digiface Ravenna 256 通道 192 kHz USB 音频接口

kettner

Digiface Ravenna 是一款轻巧便携的音频接口，基于久经考验的 Digiface Dante，配备由 DirectOut 开发的 RAVENNA 模块，具有 RME 著名的所有功能：USB 3、MADI、TotalMix FX 以及 USB 和支架的出色选择- 单独操作。

通过 USB 的移动 RAVENNA 解决方案
RME 著名的驱动程序 (Mac/Windows) 和 DirectOut 的 RAVENNA 实现的结合提供了一个可靠和灵活的网络计算机音频接口。配备了最新的 TotalMix FX，它不仅可以路由，还可以混合尽可能多的独立子混音，因为输出可用。随附的高品质电话输出可快速收听任何音频通道，但也可用作线路输出以提供额外的模拟立体声混音。


RME 将两个用于字时钟 I/O 的 BNC 插座切换为 MADI I/O，最多 64 个通道。Ravenna 和 MADI 的总和为 128 个通道，通过 USB 3.0 传输，并通过附带的 RAVENNA 网络服务器或 RME 的 TotalMix FX 进行处理，以实现对所有音频的全面和轻松控制。

在网络方面，该接口具有成熟的 RAVENNA 堆栈，支持 AES67 和 ST2110-30/31 以及符合 ST2022-7 的冗余 IP 音频流。此外，该接口还可以用作移动 64 通道 RAVENNA/MADI 转换器，无需 USB 连接到计算机。同轴 MADI I/O 连接器也可以配置为用作字时钟同步 I/O。

TotalMix FX 和 TotalMix Remote
与所有最新的 RME 接口一样，Digiface 系列还包括强大的数字实时混音器 TotalMix FX。它允许几乎无限的混合和路由操作，所有输入和回放通道同时到任何硬件输出。

特性
• RME USB 3.0
• 1 x 耳机输出
• TotalMix FX
• ARC USB
• 字时钟 I/O
• 4 x 千兆以太网（符合 802.3）
• 1 x MADI I/O 同轴
• 直流耦合输出（耳机）

规格

千兆以太网端口
RJ45
100 Mbit/s，1 Gbit/s
标准端口 LED：黄色连接，绿色数据传输
支持直通和交叉电缆 (Auto MDI-X)
基于网络的设备远程控制（TotalMix Remote）

RAVENNA 模块
支持 RAVENNA、AES67、ST 2110-30 / -31、ST 2022-7
网络第 3 层
模式：根据 ST 2022-7 切换和冗余
32 个流
128 个通道 单速度，64 通道双速，32 通道四速
时钟源：PTP，内部
采样率：44.1、48、88.2、96、176.4、192 kHz，+/-12.5 %
路由：基于通道的路由矩阵
配置：浏览器 GUI， globcon 控制，NMOS IS-04 / IS-05

MADI 输入
同轴，通过 BNC，75 欧姆，根据 AES10-1991
高灵敏度输入级（< 0.2 Vpp）
接受 56 通道和 64 通道模式，外加 96k 帧
标准：最多 64 通道 24 位 48 kHz
S/MUX：最多 32 通道 24 位 96 kHz
S/MUX4：最多 16 通道 24 位 192 kHz
锁定范围：25 kHz 54 kHz

MADI 输出
同轴，通过 BNC，75 欧姆，根据 AES10-1991
输出电压 400 mVpp
电缆长度：最长 50 m
生成 56 通道和 64 通道模式，加上 96k 帧
标准：最多 64 通道 24 位 48 kHz
S/MUX / 96k 帧：最多 32 通道 24 位96 kHz
S/MUX4：最多 16 个通道 24 位 192 kHz

输出模拟电话 129/130
动态范围 (DR)：110 dB RMS 未加权，113 dBA
频率响应 @ 44.1 kHz，-0.5 dB：0 Hz 20.8 kHz
频率响应 @ 96 赫兹，-0.5 分贝：0 赫兹 45 赫兹
频率响应 @ 192 kHz，-1 dB：0 Hz - 89 kHz
THD @ -1 dBFS：- 96 dB，0.0016 %
THD+N @ -1 dBFS：-95 dB，0.0017 %
通道分离：> 100 dB
输出：6.3毫米 TRS 插孔，不平衡
输出阻抗：2 欧姆
0 dBFS、1 kOhm 负载时的输出电平：+9.5 dBu
0.1% THD 时的最大功率：50 mW BNC

字时钟
，未端接 (10 kOhm)
可切换内部端接 75 欧姆
自动双/四速检测和转换为单速

字时钟输出
BNC
最大电平：5 Vss 电
平，带终端 75 Ohm：4.0 Vss
内部阻抗：10 Ohm
输出模拟电话 129/130
动态范围 (DR)：110 dB RMS 未加权，113 dBA
频率响应@ 44.1 kHz, -0.5 dB: 0 Hz 20.8 kHz
频率响应@ 96 kHz, -0.5 dB: 0 Hz 45 kHz
频率响应@ 192 kHz, -1 dB: 0 Hz - 89 kHz
THD@-1dBFS :-96dB ,0.0016%
THD+N @ -1 dBFS：-95 dB，0.0017 %
通道分离：> 100 dB
输出：6.3 mm TRS 插孔，不平衡
输出阻抗：2 Ohm
0 dBFS、1 kOhm 负载时的输出电平：+9.5 dBu
Max 0.1% THD 时的功率：50 mW

数字
时钟：内部、RAVENNA (PTP)、word、MADI
支持的采样率：44.1 kHz 至 192 kHz

所有 RME 音频接口均免费包含
- TotalMix FX
- TotalMix Remote
- DIGICheck
- 驱动程序支持
