NCS8823替代设计|兼容NCS8823设计TYPEC转VGA方案|CS5260可替代NCS8823

0 ?' _3 ?' a- u' z! z- Q

/ G$ i" `2 J4 c- N$ u
NCS8823是一款DisplayPort信号至VGA转换器通过USB Type-C连接器。它是适用于USB Type-C至VGA转换器,适配器、对接设备。此设备结合了基于USB Type-C的DisplayPort接收器和VGA发射机。
CS5260是一款高性能Type-c至VGA转换器,设计用于将USB型Type-c连接到模拟RGB DAC输出,CS5260集成了符合DP1.4标准的接收器和VGA接口。此外,一个CC控制器用于CC通信以实现DP Alt模式。

* Q/ b. `7 t5 m: c. h4 j
综上所示:CS5260与NCS8823的功能实现是一致的,下面详细介绍一下CS5260与NCS8823的参数特性:
2 M2 c7 l, M' D1 X
CS5260参数特性:
CS5260可以完全替代NCS8823,不管在功能实现还是各种特定参数都是可以替代的。下面详细讲一下CS5260与NCS8823参数特性:

8 i  a' G* u/ `; k8 ?0 l
USB Type-C显示端口 (DP)替代模式输入(接收器)
USB Type-C规范 1.2 并向后兼容 Type-C规范 1.0
符合VESQ DisplayPort TM V1.4标准。支持2路数字输入,速度高达RBR(1.62-Gbps)/HBR(2.7-Gbps)/HBR2(5.4-Gbps)
内置 CC 控制器,用于插头和方向检测
高达 HBR2(5.4-Gbps输入
内置高性能自适应均衡器
支持 1 MHz AUX 通道USBType-C 通道配置(CC)功能
VGA 输出接口
三路 8 位 DAC(数模转换器),时钟频率高达 210MHz
支持多达 1920x1200@60Hz(减少 2.7g 以下消隐)、2048X1152@60Hz(减少 2.7g 以下消隐)和2048X1536@60Hz(减少 2.7g 以下消隐)
嵌入式V同步5V缓冲器
HBM4-KV 用于 VGA 连接器引脚
符合 VESA VSIS v1r2 标准
" J( W7 d2 ?  ]* K
嵌入式单片机
工业标准 8051 核心
支持高达 400-KHz 的 I2C 主从

6 {( V! a* q" [; W
电力与技术
单 5V 电源,集成 3.3V LDO和 1.2V LDO
用于 V 同步/H 同步 5V 缓冲器的 5V 选项
超低待机功率 <100 Uw
HBM 4-KV 适用于所有引脚

* o4 h6 l4 d; ^" |" e& I2 k& ~% j4 y
NCS8823参数特性:
VGA输出
最高分辨率可达WUXGA(1920*1200@RB)@60赫兹
三路8位DAC(数模转换器),时钟高达166MHz
符合VESA VSIS v1r2
R/G/B互换
USB TYPE-C
USB Type-C电缆和
符合1.3版连接器规范
符合USB Power Delivery Specification Rev3.0
兼容USB Type-C标准1.0a版的DisplayPort Alt Mode支持2条主链路,链路速率为1.62Gbps(RBR)或2.7Gbps(HBR)

; H$ q. m+ ^* H. e/ d0 d
时钟
内部振荡器,无任何额外的外部晶体
嵌入式微控制器
支持高达400 KHz的I2C主设备和从设备。
5V容差DDC I/O

- {; F' M; F; k# i
功率
5V电源
功耗1920x1080 24bit@60Hz ~ TBD m W深度睡眠模式功耗<1mW

: b7 i! c1 v* l& x
封装
QFN-32(4mm x 4mm)封装
9 C6 K" d- _2 E8 _1 ]
符合RoHS
综上所示:CS5260与NCS8823的参数特性是相同的,且CS5260封装与NCS8823封装一致。
CS5260管脚封装 如下:
CS5260管脚配置
NC8823管脚配置
# ~/ F2 f/ o' f/ d  R
综上所示:
CS5260的封装方式与NCS8823的封装方式一致。且CS5620芯片集成度比NCS8823集成度要高,CS5260 内置晶振,内置MCU,内置LDO ,内置DEID,CS5260整体方案外围器件较少且设计简单,单单芯片CS5260比NCS8823要省20%成本。
CS5260与NCS8823管家定义如下所示:
NCS8823脚位定义-1.jpg NCS8823脚位定义-2.jpg NCS8823管脚定义
CS5260引脚配置-1.png CS5260管脚定义

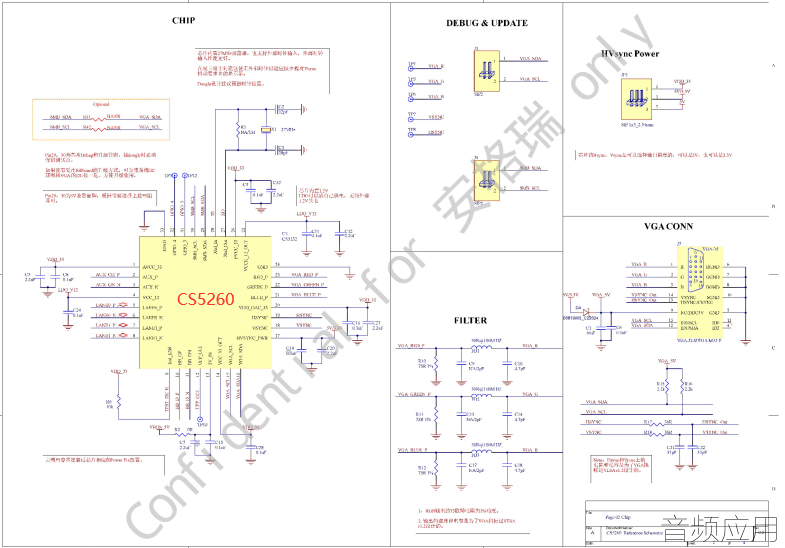

CS5260替代NCS8823设计typec转VGA转换方案电路设计原理图如下所示:
CS5260原理图-2.png CS5260原理图-3.png CS5260原理图-1.png
CS5260替代NCS8823设计规格书如下附件中:
CS5260规格书.pdf (6.27 MB, 下载次数: 0)
