Core 256 |微型沉浸式音频


微型沉浸式音频

极具灵活性，体积小，沉浸式的力量



Core 256不会占用太多空间，但从这个小盒子里爆发出来的能量可能会让您惊掉下巴。凭借数字庞大的通道、多种数字接口、内置SPQ处理、兼Eucon控制兼容、内部summing引擎以及适用于macOS和Windows 10的驱动程序，从各方面来看，它都是一个声音纯净的数字音频接口，几乎适用于任何应用。



然而，这里需要特别强调其中一种应用：Core 256是杜比全景声® RMU完美的Dante和MADI接口。



Core 256的尺寸和外形非常适合与运行Dolby Atmos® Renderer、Dolby Atmos® Production Suite或Dolby Atmos® Mastering Suite的 Mac Mini共享1U机架。对于沉浸式音频后期制作的设施，该解决方案能无缝地简化和优化多通道工作流程所缺失的环节。



✦✦

01

概述


• 720个输入和输出通道

• 数字路由器和监控接口

• Thunderbolt 3I/O（256通道）

• Dante AoIP I/O（256通道）

• MADI BNC I/O（64通道）

• MADI SFP I/O 模块选项（12通道）

• ADAT双TosLink I/O（16通道）

• 512x6通道，Pro|Mon Summing和

   Speaker EQ处理



✦✦

02

终极数字音频矩阵/接口/ADDA转换器

尽管是一个微型的Dolby Atmos®，但Core 256当然也可以承担后期制作、录音棚和固定安装音频系统等大量其它任务。



它带有板载的Dante、MADI和ADAT端口，加上原生接口和多功能灵活的DADman路由控制，是一款出色的A/D、D/A和D/D转换器。它可抓取任何数字音频通道，并在需要对其进行转换时，可以将其路由到任何地方。

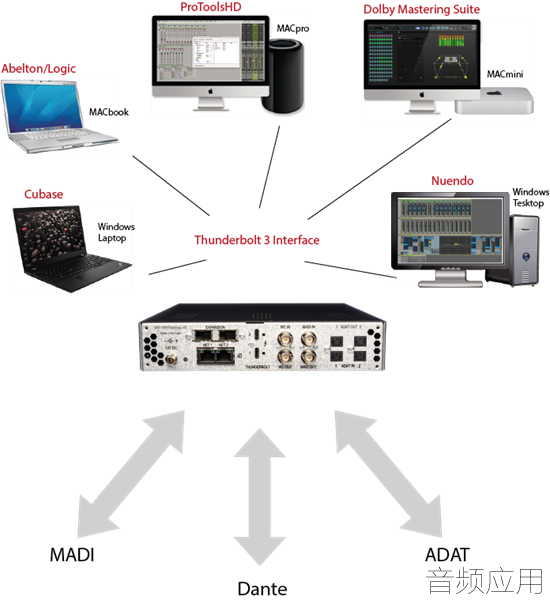

另一个用法是可以将它作为DAW的专用音频接口。无论您运行Pro Tools、Logic Pro、Nuendo、Cubase、Ableton Live、Digital Performer还是任何其它DAW，AX64都是您的超低延迟入口。



通过ADAT、MADI和Dante连接，您可以轻松地将模拟前置放大器添加到混音中。



✦✦

03

19寸机架安装支架

Core 256可以使用特殊的DAD支架安装在19寸机架中，该支架配有用于Apple Mac Mini计算机的架子和安装系统，它可以直接在沉浸式Dolby Atmos®应用程序播放。



这个安装系统用一种简单的方法提供了一个强大而紧凑的音频解决方案，将计算机和Core 256音频接口一起放在一个时尚的架子上。



✦✦

04

特征

Core 256接口的基本I/O配置是：



• 2个Thunderbolt 3端口(每个带有15W电源)

• 256条双向通道，采样率48和96kHz

• ASIO/Core Audio Thunderbolt PCIe驱动程

   序

• MADI/BNC-可选 2xSFP/BNC MADI

• ADAT/Litepipe (16通道)

• Dante：48kHz采样率时为256通道，96kHz

   时为128通道，192kHz时为64通道(IP内核)

• WC I/O

• SPQ：64通道，带16个滤波器

• 支持Pro|Mon

• summing处理器64条输出/512条输入总线

• 内部路由器：1500x1500

• 32位浮点处理

• 通过DADman支持Avid Eucon的设备

• APPLE Silicon M1和Intel兼容软件

• 通过以太网或Thunderbolt连接进行控制

• 12V直流外部电源(最大60W)

• ½机架单元，1U高度



此外，迷你模块插槽可以安装两个可选的双向MADI模块，带有光学SFP或迷你同轴电缆连接器。



✦✦

05

控制

Thunder|Core Audio接口通过DADman软件进行控制。DADman可以通过以太网或Thunderbolt连接中的通信通道连接到Thunder|Core接口。




更多单元可以通过Thunderbolt端口进行菊花链连接，每个单元都将出现在DADman控制软件中。



使用以太网控制，两个RJ45连接器可以作为连接更多设备的开关。Dante /AES67音频可以传到两个RJ45连接器上。



✦✦

06

Thunder|Core技术

DAD Thunder |Core技术在macOS或Windows计算机上的音频应用程序及Thunderbolt|Core音频硬件之间提供接近零延迟的Thunderbolt 3/PCIe连接。




该接口提供快速的Thunderbolt 3/PCIe连接和数据传输，连接具有2个样本延迟，数字接口中共有9个样本延迟，因为总共的延迟还包括单元内的EQ和summing处理。



通道容量在48和96kHz时最多为256条音频通道，在96kHz时的延迟为95微秒。音频软件应用程序的总往返延迟将取决于为应用程序设置的缓存大小。缓存大小为32个样本时，在96kHz时延迟为670微秒。



✦✦

07

关键技术参数

• 2xThunderbolt 3端口，每个带15W的电源

• 256条双向通道，44.1/48kHz

• 在88.2/96kHz时为256条通道

• 在176.4/192kHz时为128条通道

• 在352.8/384kHz时为64条通道



✦✦

08

DADman的控制连接

• Core Audio Thunder|Core音频驱动程序

• 与Intel和Apple Silicon (M1)处理器以及Big

   Sur macOS及更高版本兼容

• Core Audio能为DADman聚集更多应用程序

   I/O控制连接



• ASIO Thunder|Core音频驱动程序兼容

   Windows 10及更高版本

• 一个应用程序可以连接到驱动程序

• DADman的控制连接



✦✦

09

功能性

Thunder | Core产品采用基于32位浮点处理的独有路由器核心和基于FPGA的低延迟、高可靠矩阵结构而设计。时间戳机制为所有通过核心路由的信号提供相等的延迟。



AX64总共有4,096x4,096个非阻塞交叉点的容量，在I/O和处理层提供 1,500x1,500个交叉点的容量。



该矩阵为所有输入到一个或多个输出提供固定延迟路由，延迟仅为5个音频样本，并支持从44.1到384kHz的采样率。



通道处理器为所有输入和输出通道、PPM电平测量以及电平控制提供信号检测逻辑。



所有输入和输出都有电平调整处理，此外，核心有一个summing/混音处理器，有64条输出总线和512个输入。它们可分配给多个由DADman里的Pro|Mon监控功能管理的输入和输出信号。



SPQ Speaker EQ管理可在核心中使用，可访问1,024个滤波器，组合成带16个滤波器的64条通道，每条通道都具有可调节的延迟。
