                                                                                              CS5261低成本替代CH7210C设计Type-C转HDMI4K30HZ转换方案
CH7210C是一种一款Type-C转HDMI音视频转换半导体器件，通过USB Type-C连接器将DisplayPort信号转换为HDMI/DVI。这款创新的基于USB Type-C的DisplayPort接收机带有集成HDMI发射机，专门针对USB Type-C到HDMI转换器、适配器和对接设备而设计。通过CH7210C的高级解码/编码算法，输入DisplayPort高速序列化多媒体数据可以无缝转换为HDMI/DVI输出。
          CH7210C的DP/eDP接收器符合DisplayPort规范1.3和嵌入式DisplayPort（eDP）规范版本1.4。凭借先进的DisplayPort信号检测和通道交换/辅助极性反转逻辑，CH7210C支持USB Type-C电缆插头方向开关。该设备集成了内部HDCP密钥，支持HDCP 2.2规范。在设备的接收器块中，支持四个DisplayPort主链路输入，数据速率为1.62Gbps、2.7Gbps或5.4Gbps，并将输入信号转换为HDMI输出，最高可达4Kx2k@30Hz.
         Capstone CS5261也是一款高性能Type-C/DP1.4到HDMI2.0b转换器，设计用于连接USB Type-C端或DP1.4源到HDMI2。0b转换。CS5261集成了DP1。4兼容接收机，一个HDMI2.0b兼容发射机。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和电源输送（5V慢速充电）功能，一个用于上游TYPEC端口，另一个用于下游端口。
DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每车道最大5.4Gbps（HBR2）数据速率。DP接收器包含HDCP1.4嵌入密钥的内容保护方案，用于数字音频视频内容的安全传输。
HDMI接口包括4个TMD时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率，足以处理高达FHD1080p 120Hz和UHD 4k 30Hz格式的视频分辨率。HDMI发射机包含支持HDCP1.4的HDCP引擎。通过包含HDCP，CS5261允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。
综上所示：CS5261与CH7210C的功能是一致的，CS5261与CH7210C详细的参数差异如下：
CH7210C的特性：


符合USB Type C标准上的DisplayPort备用模式

符合DisplayPort规范1.3版和嵌入式DisplayPort（eDP）规范1.4版

以1.62Gbps、2.7Gbps（HBR）或5.4Gbps（HBR2）链路速率支持2条主链路

支持汽车DP输入信号检测和车道交换，以符合USB C型电缆插头方向开关

支持的DP_BR信令模式

DisplayPort接收机自动均衡支持输入信号衰减补偿

支持扩频时钟（去扩频）以降低EMI
HDMI发射机符合HDMI规范2.0版和DVI规范1.0版

HDMI发射机支持高达3.0Gbps的数据速率进行视频定时4Kx2K@30Hz或4K2K@60Hz在YCC 4:2:0模式下

支持HDMI 3D双视图和3D音频

支持高动态范围（HDR）显示

YCC 4:4:4/4:2:2到YCC4:2:2/4:2:0，仅支持Y（灰色显示）转换

HDCP引擎符合HDCP 2.2规范，带有内部HDCP键
CS5261参数特性：
SB Type-C规范1.2

VESA显示端口TM（DP）v1。4兼容接收机

HDMI规范v2。0b兼容发射机，数据速率高达3-Gbps。

支持所有USB Type-C通道配置（CC）

嵌入式振荡器，无需外部晶体

嵌入式MCU与串行flash

嵌入式EDID（如果终端设备没有，CS5261将响应EDID）

支持HDCP 1.4，带有支持HDCP发射机/接收机的片上键。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的最大音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

USB Type-C显示端口（DP）Alt模式输入（接收器）

USB Type-C规范1.2和向后兼容Type-C规范1.0

VESA DisplayPort TM v1。4合规。支持双通道。


综上所示：CS5261兼容DP1.4协议，CH7210仅支持DP1.3协议，且CS5261 内置晶振，内置LDO，嵌入式EDID模块，整体芯片集成度比CH7210C要高，省掉更多的外围器件，整体方案成本比CH7210C要低，且单芯片CS5261比CH7210C的价格要低。

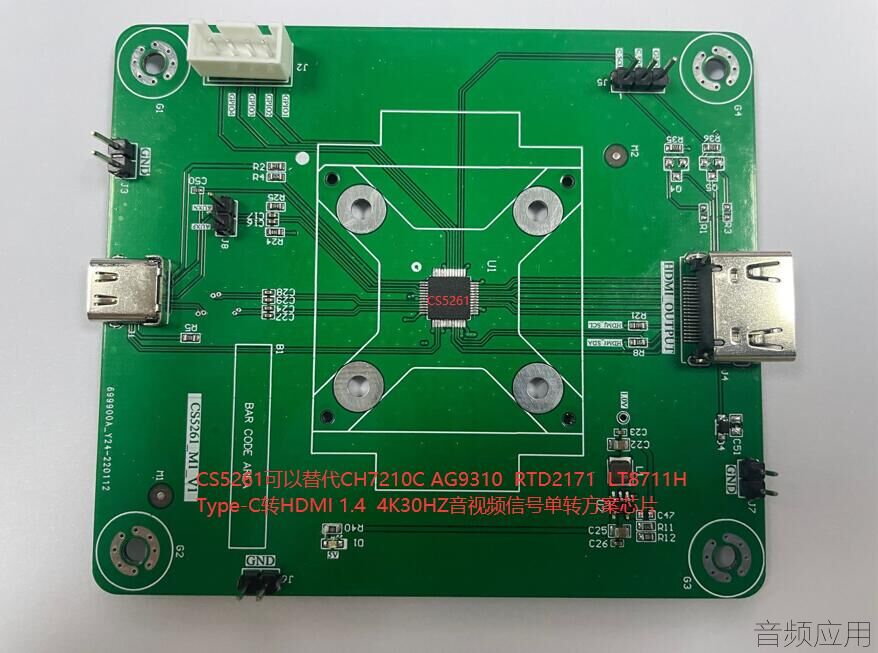

CS5261替代CH7210C设计typec转HDMI 音视频转接板如下所示：

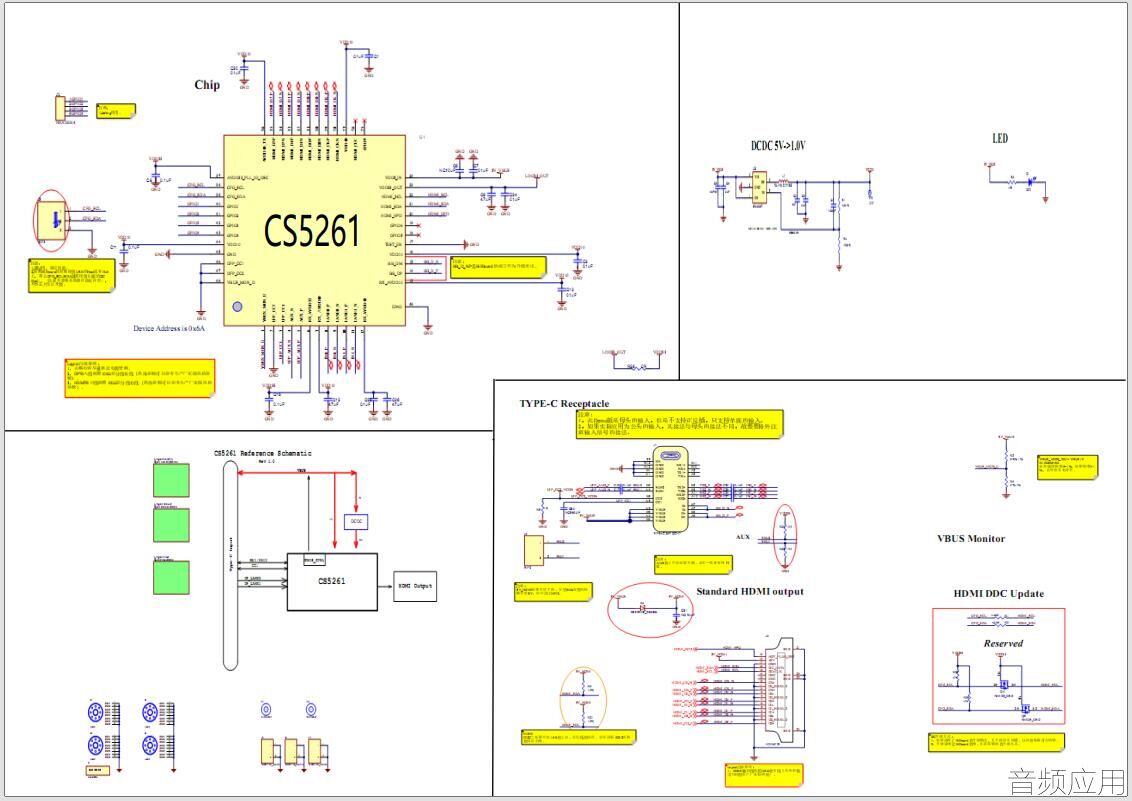

CS5261替代CH7210设计TYPEC转HDMI音视频投屏转换方案电路原理图如下：

CS5261替代CH7210设计Type-C转HDMI音视频方案设计规格书如下附件中：
替代CH7210C方案规格书.pdf (741.77 KB, 下载次数: 0)
