CS5801AN Capstone|CS HDMI2.0 to EDP音视频转换芯片CS5801AN规格书|CS5801datasheet
1.概述 CS5801AN是HDMI2.0b到DP1.4a转换器。CS5801有一个HDMI2.0b输入,最大带宽高达18Gbps。它支持最高分辨率是4k@60Hz。对于DP1.4输出,由4条数据通道组成,支持1.62Gbps、2.7Gbps、5.4Gbps链路速率。内置可选SSC功能可降低EMI影响。 嵌入式MCU基于32位RISC-V内核,带有内部串行闪存。 CS5801AN适用于多个细分市场和显示应用,如便携屏、展坞、移动系统和嵌入式应用。 图1-1 CS5801AN方框图 2. CS5801AN特性 CS5801AN综述 HDMI规范v2.0b兼容接收机,每个通道的数据速率高达6-Gbps VESA显示端口TM(DP)v1。4兼容发射机 VESA嵌入式显示端口TM(eDP)v1。4兼容发射机 支持HDCP1.4和HDCP2。3个芯片上的钥匙 支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、8/10位bpc 用于芯片控制的辅助通道、I2C主机接口 嵌入式EDID 带SPI闪存控制器的嵌入式32位RISC-V 只需要一个晶体就可以产生所有的定时 HDMI数字输入 HDMI 2.0b兼容 支持6、8、10bpc 支持DVI模式 支持HDCP 1.4/2.3 每个通道的最大数据速率高达6-Gbps 支持高达3840 x2160@60Hz或4096x2160@60Hz eDP/DP输出 VESA嵌入式显示端口TM(eDP)v1。4.支持高达HBR2(5.4Gbps)的4车道输出 支持6、8、10bpc、RGB输出 支援助理 支持1Mbps辅助通道 嵌入式微控制器 32位RISC-V核 支持高达400 KHz的I2C主设备和从设备。 支持内部串行闪存的SPI控制器 支持一个UART进行调试 电力与技术 3.3V/1.2V电源 所有引脚的HBM 6-KV 3引脚定义 3.1引脚分配 图3-1 CS5801引脚布局 3.2引脚说明 表3-1 CS5801引脚定义

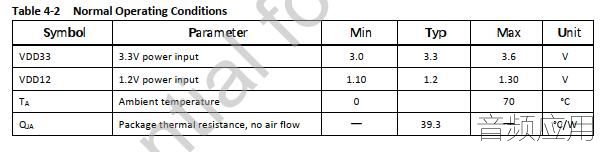

4 CS5810AN电气规格 4.1 CS5810AN绝对最大条件 如果违反绝对最大条件,可能会发生永久性损坏。参考第4.2节了解功能 操作极限。 表4-1绝对最大条件 1.最多可保证260°C,焊接时间最多为8秒。 4.2操作条件 表4-2正常运行条件 4.3电气规范 表4-3直流电气规范
CS5801AN详细的设计资料和设计规格书如下附件中: |
