音响弱电集成中常用音频接口大全

在弱电系统集成的工作中，涉及到各种各样的音频接口，这些音频接口有着各自的特点，在不同的音响系统中应用。今天小编带大家一起认识一下，在音响弱电集成中常用的音频接口都有哪些？

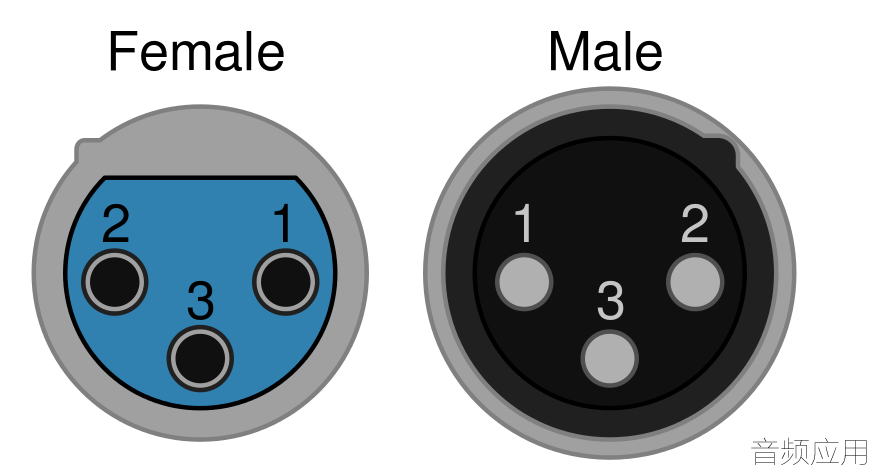

卡侬接口 XLR 3-Pin

卡侬接口是最常见的音频接口之一，在会议室的音响集成中广泛应用。接头分为公头和母头，在选择设备连线时要注意接口的兼容性。

在会议室集成中，我们经常可以在麦克风、调音台等设备上看到卡侬接口。最常用的卡侬接口是3芯，根据需求的不同有的设备会用到4芯、5芯、6芯和7芯的。

莲花头 RCA
RCA又叫AV端子，也称AV 接口，几乎所有的电视机、影碟机类产品都有这个接口。RCA接头是最为常见的一种音/视频接线端子。
RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。


同样RCA莲花头接口也分为公头和母头，在会议室音响集成中应用非常广泛。在DVD、电脑音箱、电视机上我们都可以看到这种莲花头接口。
TS接口 Phone Connector
TS接口也叫Phone Connector 这与我们早期的电话有关，我们都看到过早期的人工电话交换机，需要话务员将你的电话与被叫接通，在电话单交换机上使用的就是这种音频接口。大家不要与今天的电话接口，Telephone Connector搞混淆了。小编后续会专门为大家介绍电话通信接口。

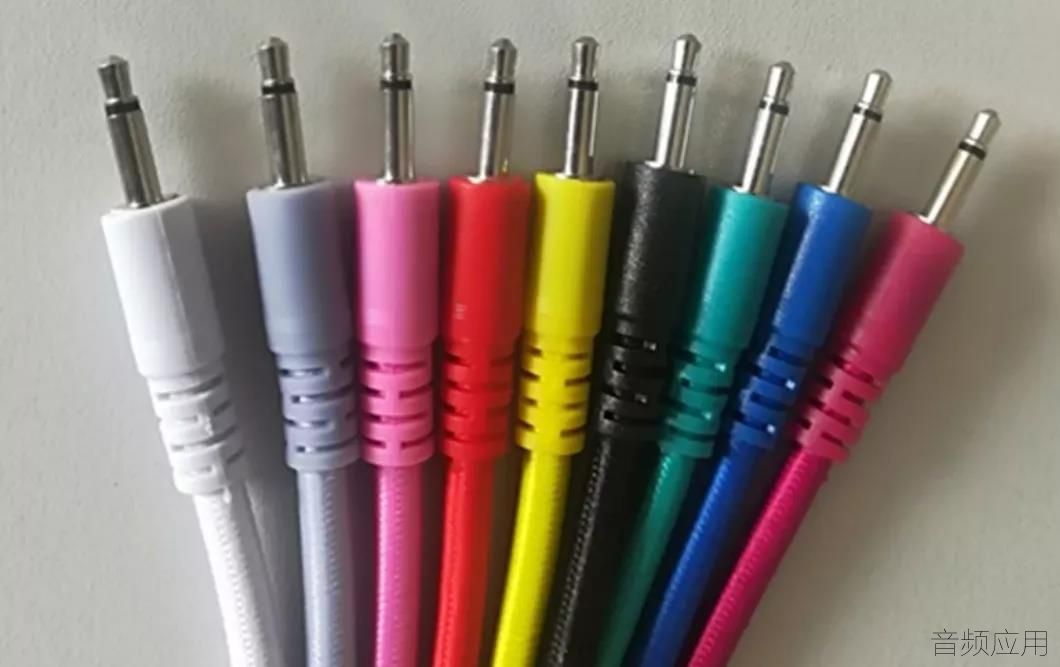

TS接口我们最常见的就是电脑、手机上应用的3.5mm TS接口。
但是细心的人们可能会发现，我们平时用的手机、电脑耳机并不太一样，它们的接口结数是不同的。实际上，不同结数的TS接口，命名方式也是不同的。

TS接口的命名规则也是非常简单，每增加一结不在TS之间加一个R。比如3结耳机插口就是TRS、4结接口就是TRRS。


在音响系统的集成项目中，我们更多的会用到另外一种TS接口。6.35mm的TS接口，也就是我们常说的大二芯。在调音台、麦克风系统中应用的非常广泛。


同样6.35mm的TS接口一样有TRS的模式，所以在音响系统集成中一定要注意，使用的是TS还是TRS,以免发生音频无法接通的情况。
欧姆头 Speakon connector
欧姆头，又叫贝尔头，塞克头，音响接头等，各地叫法不一，但是它的作用是一样的，是音箱中主要的接头，一般大型的音箱中都带有欧姆头接口。
因欧姆头接法比较简单，而且比较稳定、不易松动等重要特点，因此欧姆头常见于音箱设备中。


最常见的欧姆头是四芯接头，在一些专业功放，音箱设备中常使用，在音频集成项目中，要注意接口的匹配。
凤凰头 Phoenix Contact
凤凰接头是菲尼克斯电器生产的一种多功能连接器件，在各种领域应用非常广泛。在音频系统集成项目中也被广泛应用。在很多音响设备、功放、音频处理器、转接器上都有使用这种凤凰头，其特点是占用空间小，可以让设备做的很小，连接也非常简单。

在系统集成项目中，涉及到的接口多种多样，小编陆续会为大家介绍各种类型的接头，方便大家一起交流学习。
