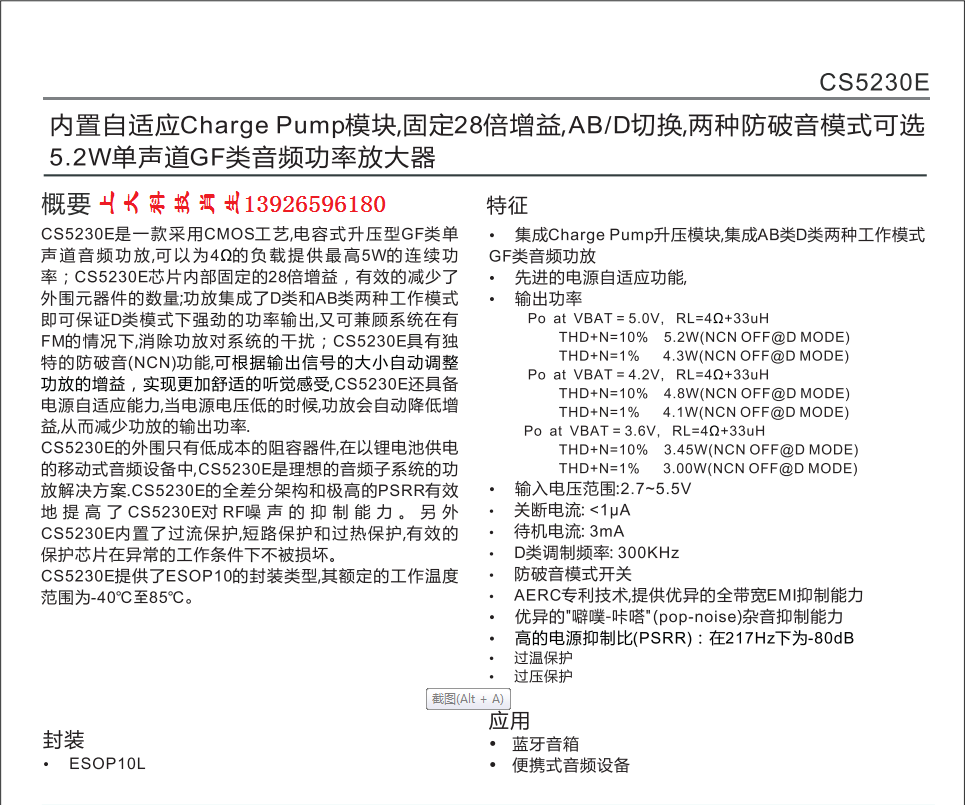

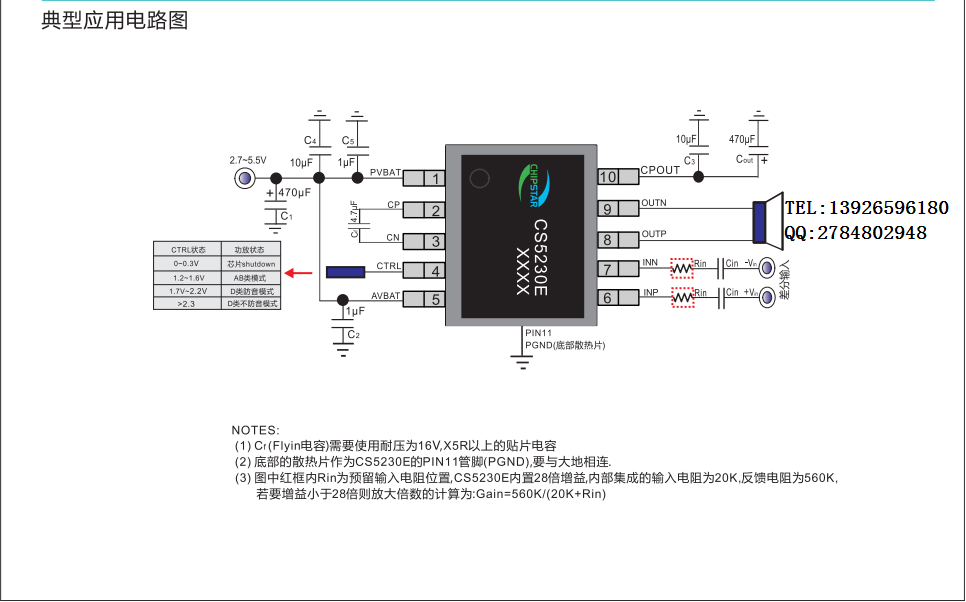

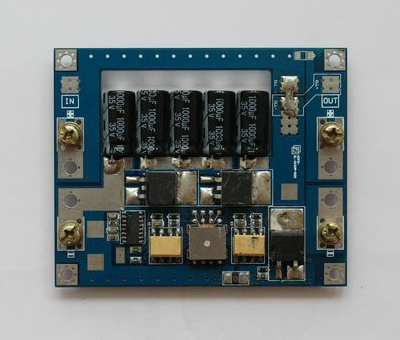

电荷泵的工作过程为：首先贮存能量，然后以受控方式释放能量，获得所需的输出电压。开关式调整器升压泵采用电感器来贮存能量，而电容式电荷泵采用电容器来贮存能量。电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升，采用电容器来贮存能量。因工作在较高频率，可使用小型陶瓷电容器（1μF），其占用空间最小，使用成本较低。 电荷泵转换器不使用电感器，因此其辐射EMI可以忽略。输入端噪声可用一只小型电容器滤除。电荷泵十分适用于便携式应用产品的设计，如蜂窝式电话、寻呼机、蓝牙系统和便携式电子设备。 电荷泵也称为开关电容式电压变换器，是一种利用所谓的“快速”（Flying）或“泵送”电容（而非电感或变压器）来储能的DC-DC（变换器）。它们能使输入电压升高或降低，也可以用于产生负电压。其内部的FET开关阵列以一定方式控制快速电容器的充电和放电，从而使输入电压以一定因数（0.5，2或3）倍增或降低，从而得到所需要的输出电压。这种特别的调制过程可以保证高达80%的效率，而且只需外接陶瓷电容。由于电路是开关工作的，电荷泵结构也会产生一定的输出纹波和EMI（电磁干扰）。 电荷泵通过控制泵电容及调节开关来保持稳定的输出电压，电荷泵开关网络在泵电容充电和放电变换周期内可以实现泵电容的并行或串行排列。在给定的输入、输出条件（差分电压）下，应选择电荷泵的最优工作模式以保持要求的输出电压。电荷泵开关网络采用的MOSFET器件具有尺寸小，成本低，开关速度快，损耗最低等特点。 CS5230E是一款采用CMOS工艺，电容式升压型GF类单声道音频功放，可以为4Q的负载提供最高5W的连续功率;CS5230E芯片内部固定的28倍增益，有效的减少了外围元器件的数量;功放集成了D类和AB类两种工作模式即可保证D类模式下强劲的功率输出，又可兼顾系统在有FM的情况下消除功放对系统的干扰;CS5230E具有独特的防破音（NCN）功能，可根据输出信号的大小自动调整功放的增益，实现更加舒适的听觉感受，CS5230E还具备电源自适应能力，当电源电压低的时候，功放会自动降低增益，从而减少功放的输出功率。 CS5230E的外围只有低成本的阻容器件，在以锂电池供电的移动式音频设备中，CS5230E是理想的音频子系统的功放解决方案.CS5230E的全差分架构和极高的PSRR有效地提高了CS5230E对 RF噪 声的抑 制能 力。 另外CS5230E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。 CS5230E提供了ESOP10的封装类型，其额定的工作温度范围为-40℃至85℃。 ClassD音频功放：CS8126S，CS8126T，CS8138，CS8302，CS8122，CS8305，CS8121，CS8563，CS8528，CS8631，CS8618，CS8673，CS8623，CS8655，CS8611，CS8626，CS8676，CS86552，CS8118，CS8120，CS8212，CS8615，CS8622，CS8625，CS8677，CS8688. ClassR音频功放(内置升压）：CS8323，CS8326，CS8330，CS8359，CS83601，CS83501，CS83702，CS83705，CS8389，CS8390，CS8316，CS8623，CS8318，CS83785，CS83711，CS8353，CS86552，CS8332，CS8672. ClassAB/D音频功放：CS8139，CS8508，CS8508，CS8532，CS8571，CS8573，CS8575，CS8511，CS8576. ClassGF音频功放(内置升压）：CS5250，CS5230，CS5260，CS5266，CS4230. 耳机功放芯片：CS4410，CS4420，CS4418. ClassAB音频功放：CS8591。 电源监控：CS803，CS809，CS810，CS811。 电源管理DC-DC：CS5025，CS5028，CS5036，CS5038，CS5010，CS7120，CS5328，CS5350。 锂电池充电管理：CS5086，CS5082，CS5080，CS5090，CS5095，CS4056，CS5005，CS5036，CS5054，CS5801，CS5181，CS5305，CS5310，CS5315，CS5318，CS5061，CS5256。 太阳能电池充电管理：CS5328，CS5350。
|
