[线材] CS5218|CS5216|DP转HDMI|TYPEC扩展坞|DP转接线方案

[复制链接]

11

帖子

1

听众

137

积分

音频应用

Rank: 1

积分
137
发表于 2021-6-10 | |阅读模式

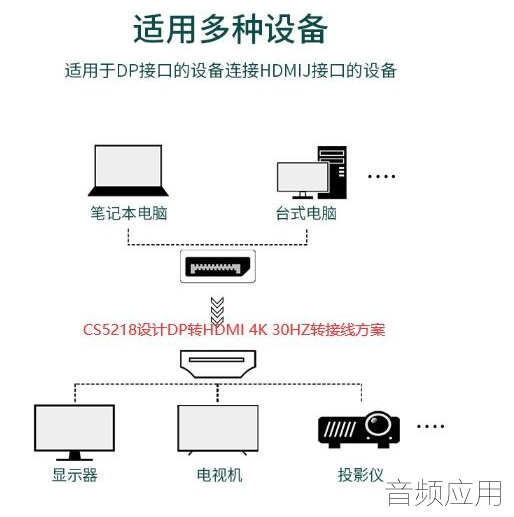

瑞奇达CS5218和CS5216应用用于DP转HDMI,TYPEC扩展坞,DP转接线方案。CS5218括2路双模DP电缆适配器寄存器,可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。设备的操作和配置可以通过引脚设置或I2C总线来实现。自动关机和静噪提供灵活的电源管理。

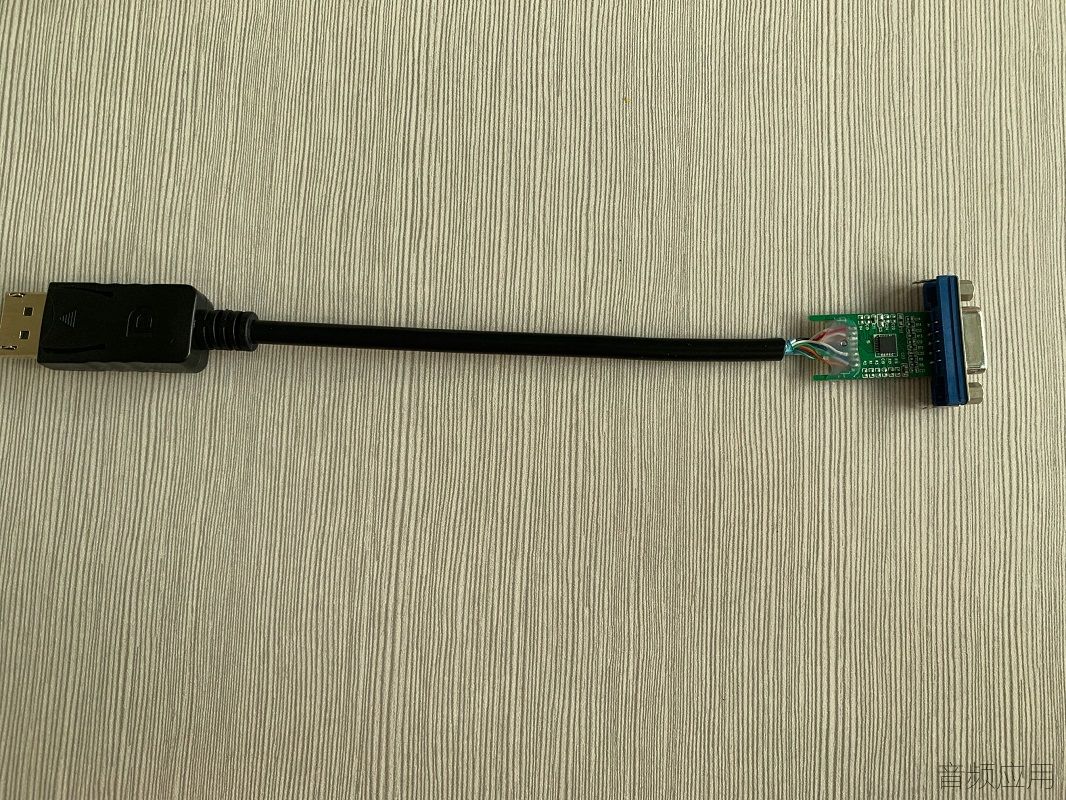

CS5218使用设备.png CS5212半成品.jpg
CS5218参数特性:
符合高达3.0Gbps的HDMI 1.4b规格
通过HDMI支持4K x 2K和3D视频格式
可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿PCB和/或连接器损耗的可编程接收器均衡
抖动清洗锁相环,以实现更好合规性
优越的对内和对间去偏
内置DDC有源缓冲边带信号
可编程TMDS输出预加重
自动断电管理
自动静噪故障安全和电源管理
I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器
内置AUX到I2C桥接器,支持仅AUX的GPU
低功耗
引脚控制模式或I2C控制模式的灵活性
HDMI数字输入
HDMI1.4b兼容
内置高性能自适应均衡器
支持热插拔检测
HDMI数字输出
HDMI1.4b兼容
每个通道的数据速率高达3-Gbps
支持高达3840x2160@30Hz 或者4096x2160@30Hz
5x5mm40针QFN RoHS兼容无铅封装
