解密电脑声卡上的各种接口如何连接
对于每一个音乐人来说，购置新设备总是一件让人喜悦的事。我们中的大多数人都不求音乐能让我们大富大贵，我们的愿望其实很简单——那就是音乐带来的收益够我们买更多想要的设备图片。



但对于有些人来说，购置了新的麦克风或者琴等设备就意味着面临一系列新问题：怎么把这些新设备连接到电脑上？声卡上这么多接口，我应该接哪个？什么时候需要打开幻象电源，什么时候又不需要打开？



我发现我从来没有专门讲过这些问题，所以今天就给大家详细介绍一下声卡上的那些接口，希望大家日后购置新设备后能立刻使用上，不再需要苦苦等待技术支持解答设备连接问题。





01
麦克风输入（MIC IN）




麦克风输入，顾名思义就是让用户插入麦克风的接口。通常会使用XLR接口，也就是俗称的卡农接口进行麦克风与声卡的连接。

但现如今对声卡便携性的要求，一种结合了XLR接口与6.35mm接口的混合接口（Combo Jack）可能会更加的常见，尤其是在一些桌面声卡上。外形上，混合接口与传统的XLR接口最大的区别，是混合接口的中央会有一个很大的洞，用于接入6.35mm的线材。

XLR接口（左）与混合接口（右）


混合接口是很迷惑人的一个东西，我们先放一放，下文再细说。

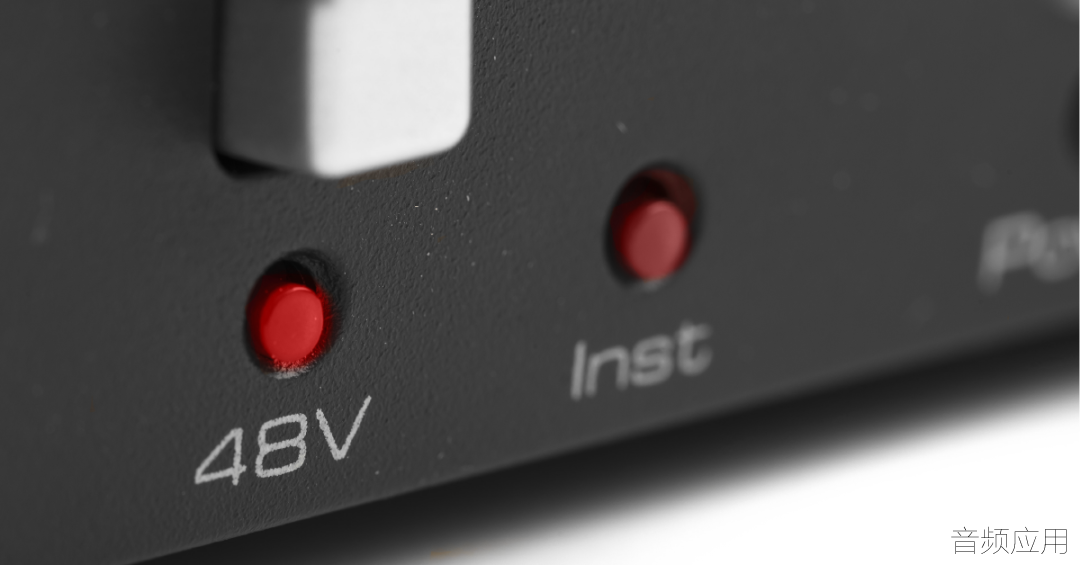

我们先来解决一个简单点的问题：“什么时候应该打开幻象电源/+48V？”

你或许听过“电容麦要开幻象电源，动圈麦不能开幻象电源”这个说法，这句话可以解决90%的问题，但凡事都有个例外，并不是所有情况下动圈麦都不能开幻象电源。

当你使用诸如sE DM-1这样的动圈/被动铝带话筒放大器时，你就需要打开幻象电源，毕竟天下没有“又要马儿跑得快，又要马儿不吃草”的好事图片。

最万无一失的方法，还是看说明书怎么写。还是那句话，没有人比厂家更了解他们设计的麦克风，需不需要幻象供电全都写在说明书最显眼的地方。使用之前先好好阅读一下说明书，可以节省很多后续到处询问的时间噢～



上文也提到混合接口是一个很迷惑人的东西，究其原因就是你以为卡农接口跟6.35mm接口的另一头是连接在一起的，但大多数情况它们却是分开的。

在之前的文章中我有介绍过不同设备的电平👉制作人周记：话放跟DI盒是用来干嘛的？👈，文章中我说过麦克风输出的电平太小，需要用话放将其放大到线路电平，所以声卡上的卡农输入口连接的大多是声卡上集成的话放模块（取决于你的声卡是否集成了话放）。

但6.35mm接口则不然，取决于声卡厂商的设计，混合接口上集成的6.35mm接口连接的可能是电吉他/电贝斯要用到的DI电路，也可能是直接连接到声卡上的模数转换电路。在一些声卡上会有一个标注着LINE/INST的开关，其目的就是切换混合接口上6.35mm接口的功能。






02
线路电平输入（LINE IN）



在我时长仅两天的技术支持生涯中，我收到了一个客户求助，大概是新买的电钢接上声卡后稍微用力演奏声音就会有电流声，但正常演奏时是正常的。

听这描述我也大概能明白个所以然了，但保险起见还是让他发了张照片让我看看电钢是怎样连接到声卡上的...



然后我一看他发来的照片...接的是声卡上的INST输入，然后开了+48V，增益也拉得挺高的，这不削波就有鬼了呀...也正是因为这故事开启了今天这一篇文章图片。

如果你购入的设备是电钢、合成器或者是独立话放等外置效果器，请将它们的输出接到声卡的Line Input接口。

这一些设备原本就是输出线路电平（Line Level）的，不再需要经过放大器的放大即可进入声卡的模数转换模块。

实在是迫不得已，也要将声卡上的增益旋钮拉到最小再接入设备，一边演奏一边寻找合适的增益大小，不要让信号产生削波失真。还有，保险起见，请不要随意打开幻象电源，经验丰富的厂家或许会在自己的产品中做隔离保护，但谁也不能保证你购买的产品在设计之初有考虑到这方面。


03
乐器输入（INST IN）



把合成器插到乐器输入（INST IN）接口也不是完全不能理解的东西，毕竟从字面意思上说，合成器难道不是乐器吗？插到声卡的乐器输入接口不应该是理所当然吗？图片

INST IN（Instrument In的缩写）这个叫法原本就有点误导人，所以在一些声卡上，这个接口会被标记为D.I，也就是我们以前介绍过的DI盒。

倘若你是一名电吉他手或电贝斯手，那么对DI盒肯定有所耳闻，甚至还有各种品牌各种型号的DI盒。简单来说DI盒就是用于将一个高阻抗（Hi-Z）非平衡信号转换成低阻抗（Lo-Z）平衡信号的设备，从而让声卡上集成的话放（Pre-Amp）能正确放大电吉他/电贝斯输出的信号。


将高阻抗信号转换成低阻抗信号的这个过程称为阻抗匹配，对于要把电吉他/电贝斯直接接入声卡来说，这是一个非常重要的步骤。

如果你有条件，可以对比一下将电吉他/电贝斯输出到声卡上的D.I接口和将其输出到声卡上的MIC IN或LINE IN接口的区别。可以告诉你的是，你不会喜欢后者出来的声音的，因为会损失大量的高频细节，听起来非常的糊。



当然也并不是只有电吉他跟电贝斯需要DI盒，不排除一些合成器的输出也是高阻抗信号，这种情况下同样也应该接到声卡上的INST IN接口。具体还是需要翻阅说明书，这些信息说明书上都有写的。

以上便是声卡上你通常会用到的所有输入接口介绍，希望这一篇文章能为你们在购入新的音频设备的路上消除一份障碍，但剩下的障碍（比如💰）就需要你们自己解决啦图片。
