QSC Q-Sys为新西兰多功能活动中心打造骨干网络系统

6712354

正如任何一家信誉良好的系统集成商证明的那样，良好的业绩是建立在忠实的客户基础之上。在2016年成功完成了汉密尔顿FMG怀卡托橄榄球场的数字化视听系统升级后，AV Solutions又一次与汉密尔顿市议会的场馆管理团队H3建立了和谐的关系，由于QSC Q-Sys骨干网络系统具有卓越的音频可懂度、显著的投资回报率和易于控制的特性在体育场得到了证明，所以四年后，回头客接踵而来。





Claudelands活动中心（简称CEC）位于怀卡托河对岸，占地34公顷，是一个灵活的专用场地，同样由H3团队管理。CEC于2011年竣工，耗资6840万新西兰元，集10000平方米的室内外展览空间、一个可容纳6000人的竞技场、一个可分割的会议空间和11个休息室于一体，可举办多种类型的活动。遗憾的是，随着FMG怀卡托项目的全面升级，原本指定用于连接庞大场地的CobraNet音频平台的能力已经达到了饱和状态。



Heaphy会议空间



AV Solutions公司的老板Hanspeter Frick于30年前从他的家乡瑞士移居到新西兰，并在北岛打下了坚实的客户基础。那些只想通过触摸屏操作其音视频系统而无需了解基本原理的客户便转向了这位可靠的音视频定制化设计工程师。“该系统已经得到了扩展，但由于它采用了CobraNet作为五台DSP主机之间的音频传输协议，除了58个输入和61个输出之外，已没有进一步扩展的可能，”Frick解释说：“事实上，已经增加了几个I/O扩展器，以适应对模拟I / O数量不断增长的需求。”



2019年11月，H3公司邀请AV Solutions公司提交了一份关于更新AV系统的提案，但扬声器输出和硬件除外。“通过CobraNet向各个寻呼区域提供可靠的网络寻呼和广播对运营商来说已经变得更具挑战性，”Frick继续说道：“每条链路的可用通道数量有限，已经达到了极限，DSP平台最多只能支持28个寻呼区域。此外，还对多个第三方控制系统已经进行了花钱改造，以提供会议中心房间的音频、照明和视频投影控制，并增加了本地触摸屏作为用户界面。”

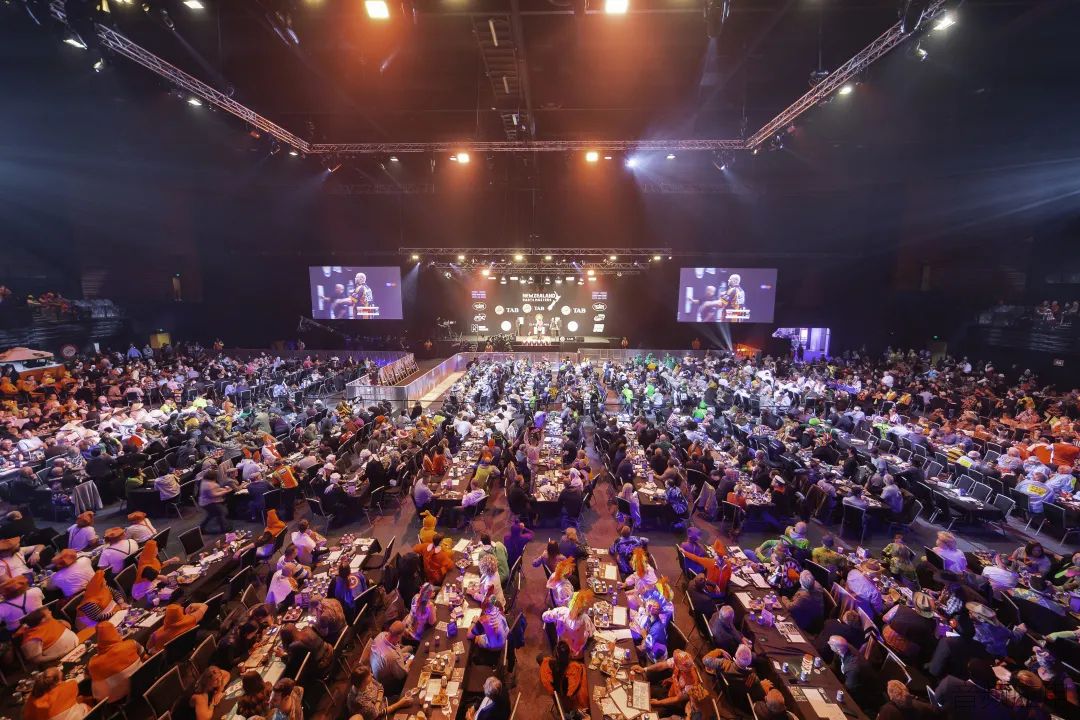

场地被租用作2019年新西兰飞镖大师赛



包括音频、视频和控制处理功能的QSC的Q-Sys系统平台因其可扩展化和模块化设计而被指定使用。“在2016年设计并提供了Q-Sys生态系统作为FMG体育场怀卡托的PA系统升级的一部分后，再次毫无疑问地选择了Q-Sys，”Frick解释说：“H3的技术人员对它的性能非常满意。”H3公司接受了升级建议，AV Solutions公司在2020年初便开始了这个项目。

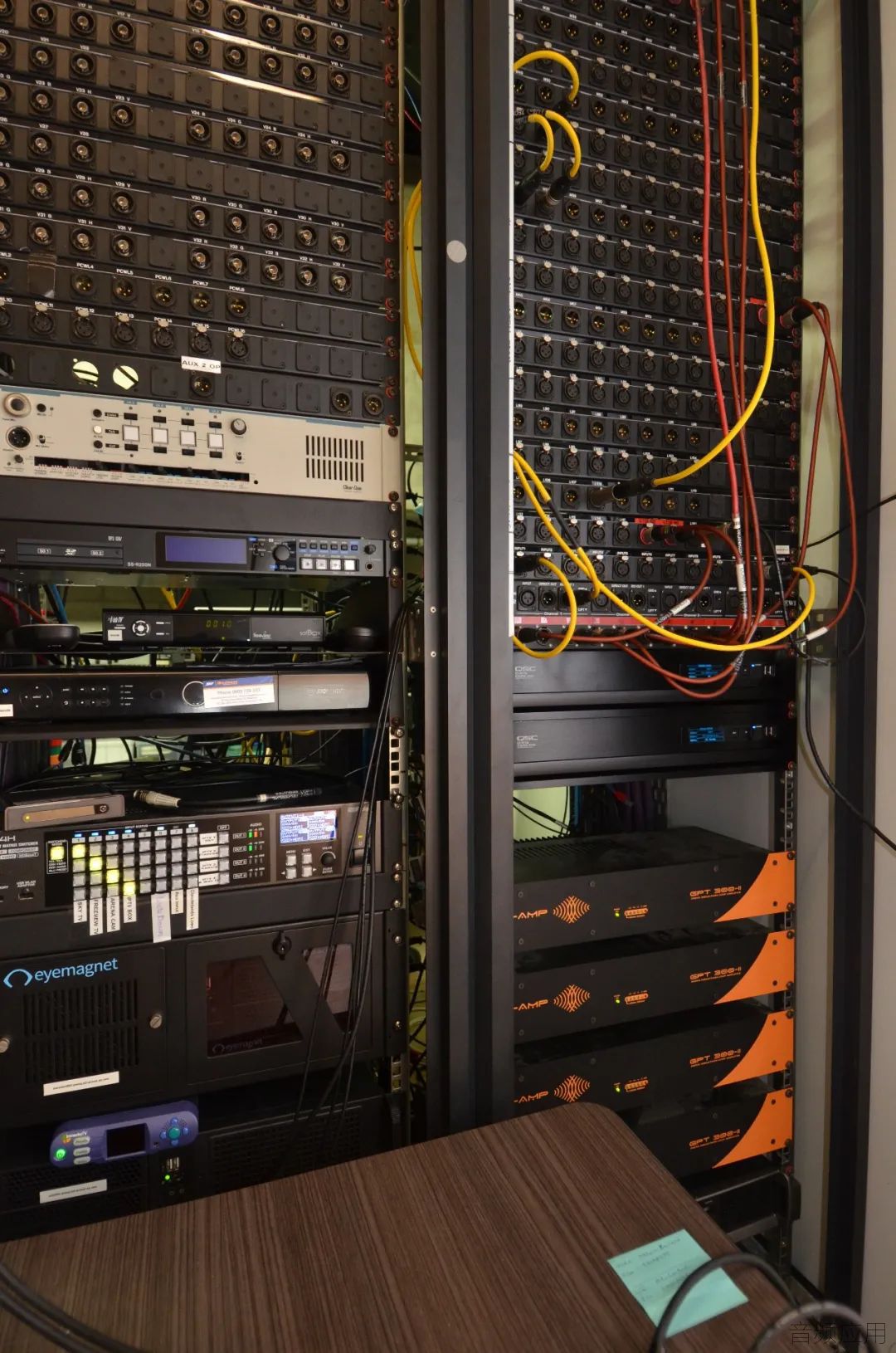

通过将Q-Sys Core 510i连接到大型机来实现系统冗余



现有的五台主机已被两台Q-Sys Core 510i处理器取代，第二台提供冗余。该设置还具备未来升级扩展的潜力，未来可接受多达128x128模拟和256x256网络音频通道。插入了输入和输出卡，以进一步实现本地音频输入能力以及模拟音频输出到辅助收听设备。此外，五台Q-Sys I/O-8 Flex通道扩展器为Heaphy会议室，Arena和Brooklyn会议室以及多功能空间提供了远程I/O扩展。对于输入输出接口需求有限的房间，例如室外展厅，Attero Tech unAIO 2x2 AES67接口为I/O扩展提供了更具成本效益的替代方案。



QSC管理Arena的AV参数



网络寻呼解决方案允许在整个建筑群的任何地方使用三个PS-1600G Q-Sys寻呼台。通过交换机和鹅颈话筒上的双以太网端口实现PoE连接，可以使用命令键转发公告和信息。还可以根据需要添加或定制寻呼功能，同时，PA路由器支持实时和延时寻呼、预定消息、公告录制、实时页面路由、触发回放和事件调度。



“Q-Sys使加载功能变得如此简单，”Frick解释说：“H3的技术人员可以根据任何事件的需要，使用Q-Sys管理员软件配置每个寻呼台的功能，而不会中断核心处理器上运行的软件。一旦创建了文件，就会通过Q-LAN网络部署到核心处理器上，寻呼台与公共地址路由器协同工作。最后，在展厅中增加了两个Attero Tech Zip4-3G Dante/AES67寻呼接口，用于活动时连接两只鹅颈话筒。”



AV Solutions公司没有为现有的功放创建新的模拟输出，而是设法说服H3在整个会场增加7台QSC CX-Q和CX-Qn系列网络放大器，这样可以获得更显著的投资回报率。除了提供本地功率放大功能外，四声道和八声道型号还可以接受模拟音频输入到整个网络系统中。



为公司会议设置分组讨论室



由11台QSC TSC-80w 8英寸和TSC-55w 5.5英寸触摸屏控制器组合取代了之前的第三方控制系统作为H3操作员的图形用户界面。不过，选择直观的电容式液晶屏并不纯粹是为了锦上添花。“由于Q-Sys除了提供串行端口外，还提供模拟输入和输出，因此可以将所有的东西都纳入Q-Sys的生态系统。这样一来，总体上提高了系统的可靠性。”



“除了Q-Sys系统控制整个CEC活动中心的所有视频投影屏幕和升降机外，它还控制整个会议中心的飞利浦/Dynalite照明系统。我们还将其与IPTV网络进行了对接，使预先录制的紧急信息包括疏散路线提示得以触发，并在疏散公告中显示出来。”




Q-Sys控制视频投影屏幕和升降器



AV Solutions公司在其他网络硬件升级后便开始投入工作。“新冠疫情的到来使一切放慢了脚步，然后让我们停了一段时间，”Frick回忆道：“但是我们很快又重新开始了工作。网络容量使旧系统可以在安装和测试新系统的同时保持运行状态。一旦我们与IT服务提供商一起解决了一些网络错误，并确保一切都100%正常，我们就转移到新系统上。”



H3场馆经理Andrew Boulton一直大赞AV Solutions和Q-Sys现在给CEC带来的好处。“显然，采用Q-Sys平台来处理整个场馆的所有音频和控制，可以实现独立和统一的用户控制，”Boulton说：“现在，H3技术人员可以在一个系统内监视、排除故障并协助整个CEC的本地管理人员。”



随着Boulton的团队迅速熟悉了新系统固有的优势，他选择将独立看台区的传统功能空间整合到了同一网络中。“通过简单地添加一个I/O-8 Flex扩展器和一个触摸面板，整个过渡过程非常直接，”他说：“对于Q-Sys系统，只有你想不到没有它做不到的。”
