[音频] Echo AudioFire8 火线数字音频接口

[复制链接]

6

帖子

0

听众

225

积分

音频应用新手发布

Rank: 1

积分
225
发表于 2021-2-21 08:40:19 | 显示全部楼层 |阅读模式
Echo AudioFire8 16进/16出 火线数字音频接口/专业声卡
Echo AudioFire8 是一款16进/16出的火线音频接口


AudioFire8的软、硬件质量与我们非常流行的Layla3G产品完全相同,而且还增加了一个火线接口。使用AudioFire8,您可以在你可以在Windows XP/Vista/Win 7或Mac OS X(10.4或更高)系统(台式机或笔记本电脑)下录制24bit 96kHz的音频并进行低延迟的监听,而这只需要一个火线接口。

AudioFire8 是一款延续ECHO高品质的火线音频接口,完美的定位于任何的专业工作室所使用,不论你是在家还是在旅途中。AudioFire8 具有2路增益控制的话筒前置放大,带幻象电源和Insert接口,使你可以随心所欲的连接话筒或乐器进行录音来达到你想要的效果。AudioFire8 还拥有6路平衡模拟输入(TRS),8路平衡模拟输出(TRS),1路立体声耳机输出,2个火线端口,S/PDIF(同轴和光纤)数字输入输出,ADAT输入输出,MIDI输入输出,字时钟同步功能。它是一款全双工16路的24-bit/48kHz数字录音/回放系统或全双工12路的24-bit/96kHz数字录音/回放系统.


技术指标

硬件特性:

火线(IEEE 1394a)接口,配有15'连线
2个自动感应通用输入(麦克风/吉他/线路):
仪表,增益旋钮,幻象供电以及通道输入
6个平衡¼"模拟输入:
113dB(A计权)动态范围
+4dBu/-10dBV标准电平
8个平衡¼"模拟输出:
114dB(A计权)动态范围
+4dBu/-10dBV标准电平
2个非平衡¼"通道输入:
+4dBu/-10dBV标准电平
S/PDIF(同轴和光纤)数字输入输出,24bit/ 96kHz
ADAT 输入输出
MIDI输入输出
带有音量控制的立体声耳机输出
通过字时钟、S/PDIF或ADAT同步
全双工16入16出,采样率为24-bit/48kHz数字录音/回放系统或全双工12入12出,采样率为24-bit/96kHz数字录音/回放系统
单一机架空间接口包装
坚固的铝制外壳
板载DSP处理器
硬件监听延迟几乎为零

软件特性:

软件控制台具有监听,电平表和电平设置功能
低延迟驱动支持全部专业音频软件:
低延迟ASIO 2.0
WDM内核流模式
GSIF2.0(Gigastudio w/ 低延迟MIDI)(32bit,仅Win XP, Vista和Win7)
CoreAudio和CoreMIDI

系统要求:

PC系统要求:
Windows XP/ Vista/Windows 7 (32 或 64 bit)
256MB内存(推荐512MB)
400Mbps火线接口(IEEE 1394a)
Mac系统要求:
Mac OS X(10.4或以上)
G4或更快处理器
256MB内存(推荐512MB)
400Mbps火线接口(IEEE 1394a)

产品规格
Echo自豪的宣布所有参数均使用产品成品的实测值,而不像某些厂商那样提供实验室条件下转换芯片的理论值。你在本页看到的所有参数均为你能实际得到的参数。由于很多用户在选择产品的时候十分注重参数表现,因此我们很高兴能够提供真实的数据。

模拟输入
2个自动感应麦克风/线路/ Hi-Z输入
低噪音(-128dbu等效输入噪声),录音棚级别麦克风前置放大器
模拟微调
48V幻象电源
2个¼"通道输入
6个平衡¼"模拟输入(TRS):
兼容非平衡信号
+4dBu/-10dBV标准电平
频率响应:10Hz-20kHz,±0.1dB
动态范围:113dB A计权
谐波失真:<0.002% A计权
最大输入电平:+18dBu
模拟输出
8个&#188;"平衡输出(TRS)
频率响应:10Hz-20kHz,±0.1dB
动态范围:114dB A计权
谐波失真:<0.002% A计权
标准电平:+4dBu/-10dBV
最大输出电平:+17.2dBu

转换器参数
128x过采样转换
24bit维持整个信号路径的数据参数
多种标准采样率支持:32k,44.1k,48k,88.2k,96k
S/PDIF数字输入/输出
最高支持24bit精度
同轴及光纤接口
消费级/专业级开关
支持32kHz-96kHz采样率
ADAT数字输入/输出
24bit以上精准度
光纤接口
消费级/专业级开关
8个通道含有ADAT 32kHz - 48kHz采样率
4个通道含有88.2kHz - 96kHz采样率
MIDI
MIDI输入
MIDI输出
数字同步
字时钟输入/输出
S/PDIF光纤输入/ 输出
S/PDIF同轴输入/ 输出
ADAT输入/ 输出
耳机输出
高质量1/4"耳机接口
前面板音量控制

外观
14 1/2(宽)x5 1/2(深)x1 1/2(高)
适合放置于单个机架位
包含机架安装托架
接口方式
2个1394a(火线)接口
麦克风前置放大器
我们将我们的“录音棚质量”的麦克风前置放大器的规格设定为-128dBu等效输入,噪声,将音频/数字输入动态范围规定为112dB,A计权;谐波失真规定为0.002%以下,A计权。

Echo的产品一直以稳定、简单、好用、高品质而著称,Audiofire系列产品可以说是Gina3G之后Echo新的“热点”产品。Audiofire系列有两个产品:Audiofire8和Audiofire12,前者比后者少了4路模拟输入/输出接口,而且面板上不提供电平表,但是Audiofire12全部都是TRS大三芯平衡接口,而Audiofire8有2个XLR/TRS混合输入接口,可以连接吉他和话筒,提供前置放大器和48V幻相供电。对了Audiofire8还支持GSIF 2.0和3.0的驱动,使你能够以最佳状态使用GigaStudio。

Audiofire8的包装

Audiofire8做工非常精细,全金属外壳,四周打磨的很平滑,看起来非常有科技感。

四周打磨的很平滑

下面有防滑垫片

提供机架配件,可以直接插入Audiofire8的外壳使用

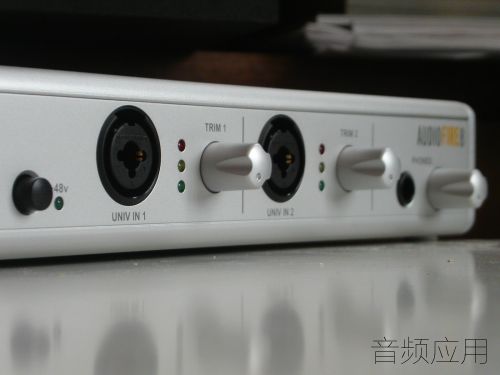

Audiofire8前面板就是1、2输入通道,按下+48v那个按钮就可以同时为两个输入通道提供48V幻相供电。两个输入通道都带有前置放大器,可以通过旋钮调节增益,而3个小灯可以帮助你了解目前的电平大小。

Audiofire8前面板

前面板的耳机输出接口,可调音量

不知道为什么Audiofire8的耳机输出音量调节旋钮非常的紧,紧到转起来有点困难,感觉好象是外壳有点蹭着旋钮,而两个输入通道的增益旋钮旋转就非常自如。

Audiofire8虽然是火线音频接口,但毕竟输入/输出数量太多,又要有前置放大和幻相供电,所以必须用电源提供额外的供电,而不能直接用火线供电。

Audiofire8后面板,电源和火线接口、SPDIF数字输入/输出接口

Audiofire8带有MIDI输入/输出接口和Word Clock字时钟同步接口,可以与其它设备进行同步。

Audiofire8后面板,MIDI和字时钟接口

Audiofire8是一款拥有8进8出模拟接口的设备,前面板已经有两个输入接口了,剩下的6路输入和8路输出就都在后面板了。

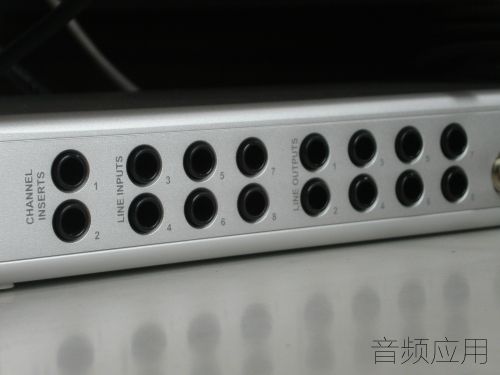

Audiofire8后面板,全部模拟接口

Audiofire8后面板,6路输入接口和插入效果器接口

Audiofire8后面板,8路输出接口

Audiofire86路输入接口的旁边还有2个插入效果器接口,可以为前面板的两路输入信号串联外部效果器使用,对于拥有硬件效果器的朋友可以直接连接,对前面两个话筒输入接口串联效果器进行处理。

安装驱动:

Echo网站已经提供最新的2.02版本驱动,虽然是beta版但已经可以稳定使用了。而且2.02版本的驱动不仅升级了老的1.04和1.05的驱动,更是对硬件内部的固件进行了升级。
关注音频应用公众号推广买一送二活动!!

6

帖子

0

听众

225

积分

音频应用新手发布

Rank: 1

积分
225
 楼主| 发表于 2021-2-21 08:43:56 | 显示全部楼层

新驱动的新功能:

可以通过火线串联多台Audiofire使用,获得更多的输入/输出接口(最多串联3个)
修正Audiofire12前面板电平显示缓慢的问题
修正Audiofire12在某些相位情况下产品爆音的问题
MIDI和音频的延迟更小
修正MIDI的时基偏移问题
所以我强烈推荐购买了Audiofire8和12的朋友不要使用包装中的驱动,而是到这里下载最新的驱动。


在安装新驱动的同时,捎带手的就把固件也升级了。

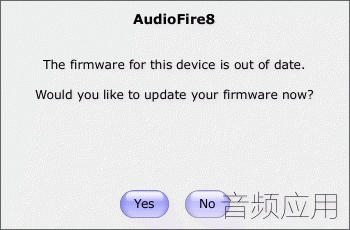

是否升级固件?当然了

固件升级中……

使用:

Audiofire8的控制界面需要在开始菜单中才能找到,而且它不能驻留到系统任务条中,有点不爽。

控制界面,点击看大图

虽然你可以同时看到8个模拟输入通道和一个数字输入通道的电平表和推子,但要控制哪个输入通道必须单击最上面的切换菜单才可以,似乎有点麻烦。Audiofire8的说明书里也用下划线特别注名:虽然你可以同时看到所有输入通道,但只有切换到那个通道的时候,才能真正的控制它。这着实让我在第一次使用的时候有点晕。

另外奇怪的是,在老的驱动版本中,控制界面的参数是可以保存下来的,新版本居然取消了这个功能。不过Echo官方说在下次驱动更新时会恢复这个功能。

切换到Settings设置界面中,可以选择采样率、时钟源、ASIO缓存、SPDIF格式(Consumer和Professional的区别在于是否进行SCMS复制保护)。

设置界面

将缓存设置为最小的32sample,在Cubase SX中可以看到延迟时间为0.726ms,已经低于1ms了,无语了,绝对感觉不到延迟。就算在一般的256smaple缓冲下,Audiofire8的延迟时间也仅仅是5.8ms,简直太出色了。

0.726ms的ASIO延迟

声音测试:

使用RMAA 5.5进行测试,不出所料,表现只能用两个字形容:出色。频响非常平直,底噪竟然只有-110.0dB,动态当然也几乎接近于110.0dB,总谐波失真(THD)仅仅有0.0007%,真是相当的出色。

24bit/48kHz测试结果

24bit/48kHz频率响应

总结:

Audiofire8适合拥有大量合成器、鼓机、舞曲机的音乐制作人使用,它拥有8路输入/输出通道,而且全部为TRS大三芯平衡接口,可以保证声音的品质。

Audiofire8也适合个人工作室中简单录制人声的朋友,因为它有两个话筒输入接口,可以同时提供前置放大功能和48V的幻相供电。而对ASIO 2.0、GSIF 2.0/3.0良好的支持也能保证让你安心工作。

Audiofire8同样适合现场演出,火线连接笔记本,独立的耳机输出接口方便进行监听。

Audiofire8的媒体报价为4850元,对于这么一个又有面子又有内涵的火线音频接口来说,还是非常超值的,Echo的品质足以让人放心。
