AmpliPi –基于Raspberry Pi的开源音频放大器(众筹)


Micro Nova已基于Raspberry Pi Compute Module 3+构建了一个名为AmpliPi的开源音频放大器。它能够将四个独立的信号源流式传输到6个立体声输出区域,并可以通过菊花链扩展器单元扩展到多达36个立体声输出区域。

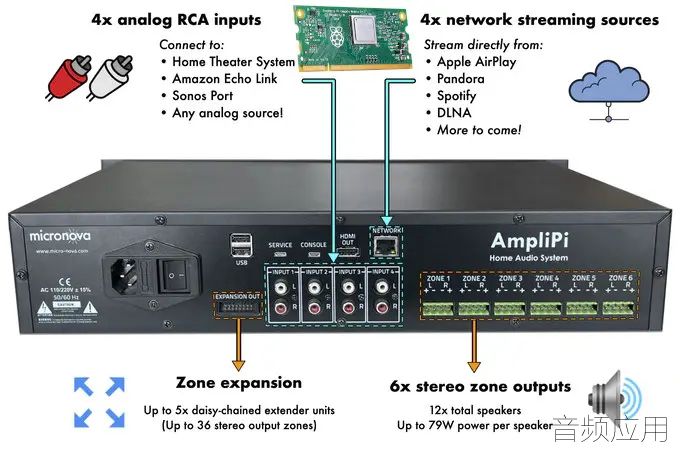

AmpliPi特别支持来自四个网络流媒体源的输入,包括AirPlay,Pandora,Spotify和DLNA,以及用于媒体设备的四个模拟RCA输入。

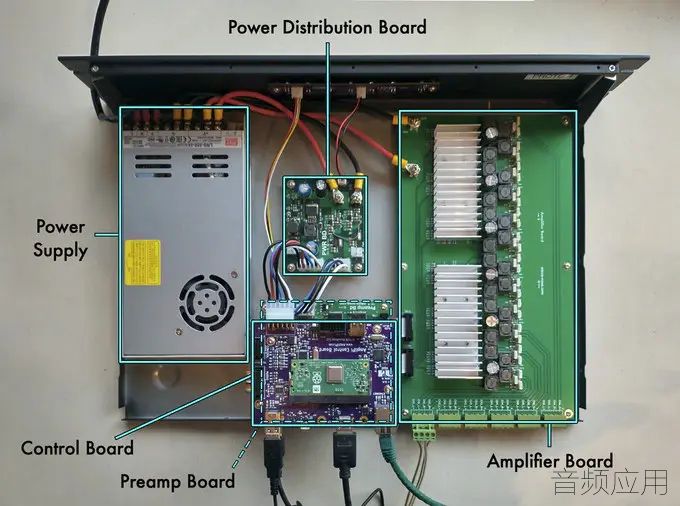

AmpliPi的 组件和功能:

控制板
装有Raspberry Pi计算模块3+和PCM5102A&CM6206音频DAC的载板。它还通过I2C与Preamp板上的STM32 MCU通信(请参见下文),以控制混合和放大系统。
介面
10 / 100M以太网端口
HDMI 1.4输出
2个USB 2.0端口,外加1个内部USB端口
用于维护和/或调试的服务和控制台端口。
前置放大器板
板上装有6×4音频矩阵切换系统和音量控制网络,由STM32F030 Arm微控制器管理,该微控制器还控制放大器的静音和功率设置。矩阵切换系统还可以允许用户在一个或多个输出上混合多个输入
连接器
8个RCA输入用于4个立体声源
区域扩展连接器
功放板
该评估板包含6个扬声器所需的6个立体声D类PWM放大器。D类PWM放大器使系统效率更高,并减少了冷却风扇的需求,而冷却风扇的启动频率较低。
6个4针扬声器连接器
小显示屏配置为默认显示IP地址,系统利用率和音量级别。
均井开关电源和配电板。
功耗–待机模式下为6.7W,连续时高达391W,峰值时高达782W
尺寸– 2U 19英寸机架安装系统,深度为300mm Raspberry-Pi-Audio-Amplifier-Board.jpg.webp.jpg

Raspberry Pi模块通过Web App服务器,流音乐客户端(Pandora,AirPlay,Spotify等)以及用于REST API接口的自定义软件运行Raspberry Pi OS。

可以通过在Raspberry Pi上运行的Python编写的移动友好型Web应用程序控制该放大器。该软件,固件和PDF原理图在GPL许可下是开源的,并发布在GitHub上,您还可以在其中找到REST API的文档。

AmpliPi Web应用程序
基于AmpliPi Raspberry Pi的音频放大器 在Kickstarter上发布,目标资金为10,000美元。 特别版 为399美元,。该放大器在其他国家/地区不可用。其他信息也可以在官方网站上找到。
