[音视频] 台湾联阳IT6516|IT6516BFN代理|IT6516设计DP转VGA方案应用

[复制链接]

4231

积分

10

听众

1674

音贝

音频应用新手发布

Rank: 3

积分
4231
发表于 2020-8-3 | |阅读模式
音频应用公众号资讯免费发布推广
T6516是一种高性能的单片机显示端口到VGA转换器。IT6516结合DisplayPort接收器和三重DAC,通过转换功能支持DisplayPort输入和VGA输出。内置DisplayPort接收器完全符合DisplayPort 1.1a规范。IT6516BFN采用2通道HBR(高速率)显示端口接收器,可支持VESA分辨率高达WUXGAUXGA。此外,内置的三重DAC可以支持多达8位深颜色。
单芯片IT6516BFN提供高性能、高性价比的DP2VGA转换功能,它可以帮助现代NBMB与传统的VGA专用投影仪、显示器和电视兼容。
IT6516BFN采用嵌入式MCUFlash,通过ISP接口编程简单。客户不需要外置FlashMCU,可以节省BOM成本和板卡尺寸。
IT6516BFN内置3.3V1.8V电源调节器,可选择使用单个3.3V电源进行PCB设计,客户无需外部电源调节器,节省BOM成本和板尺寸。当系统同时提供1.8V3.3V电源时,可以禁用IT6516BFN的嵌入式调节器以节省功耗。
采用嵌入式晶片,客户无需外部晶片及相关应用电路,以节省BOM成本及板尺寸。
目前我们有替代IT6516的一款方案,封装也是QFN32脚位的,并且是一款专门用于DP转VGA的方案芯片。
CS5212AN功能概述
CS5212是一款DisplayPort端口到VGA转换器,它结合了DisplayPort输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心。

CS5212适用于多个细分市场和显示器应用程序,如笔记本电脑、主板、台式机、适配器、转换器和转接器。
CS5212主要特性
2-lane通道VESA DisplayPort v1.1兼容接收机
VGA输出接口,DAC速度高达210MHz,8位
最大分辨率高达1920x1200x60(RB,缩小消隐),24位色深,1920x1440x60(RB,缩小消隐),或2048x152x60(RB,缩小消隐),24位色深,2048x1536x60(RB,缩小消隐),18位色深。
内置振荡器,不需要外部晶体
嵌入式线性压降调节器(LDO)
嵌入式微控制器
嵌入式EDID(如果终端设备没有,CS5212将响应EDID)
嵌入式V-sync/H-sync 5V缓冲器
使用内部预吹ROM支持EEPROM自定义模式
内部电源复位(POR)
QFN32 4x4封装
DisplayPort数字输入
支持2通道数字输入,最高速度为RBR(1.62-Gbps)/HBR(2.7-Gbps)
符合VESA DisplayPort v1.1
内置高性能自适应均衡器
支持1-MHz AUX channel
支持HPD
VGA输出接口
z三重8位DAC(数模转换器),时钟高达210 MHz
支持高达1920x1200x60、1920x1440x60(缩小消隐)、2048x152x60(缩小消隐)和2048x1536x60(缩小消隐)
嵌入式V-sync/H-sync 5V缓冲器
用于VGA连接器引脚的HBM 4-KV
VESA VSISv1r2兼容
内置MCU控制器
业标准8051芯
支持I2C主从,最高支持400kHz。
电力与技术
3.3V电源
V-sync/H-sync5V缓冲器的5V选项
超低待机功率<100uW
所有引脚的HBM 8-KV

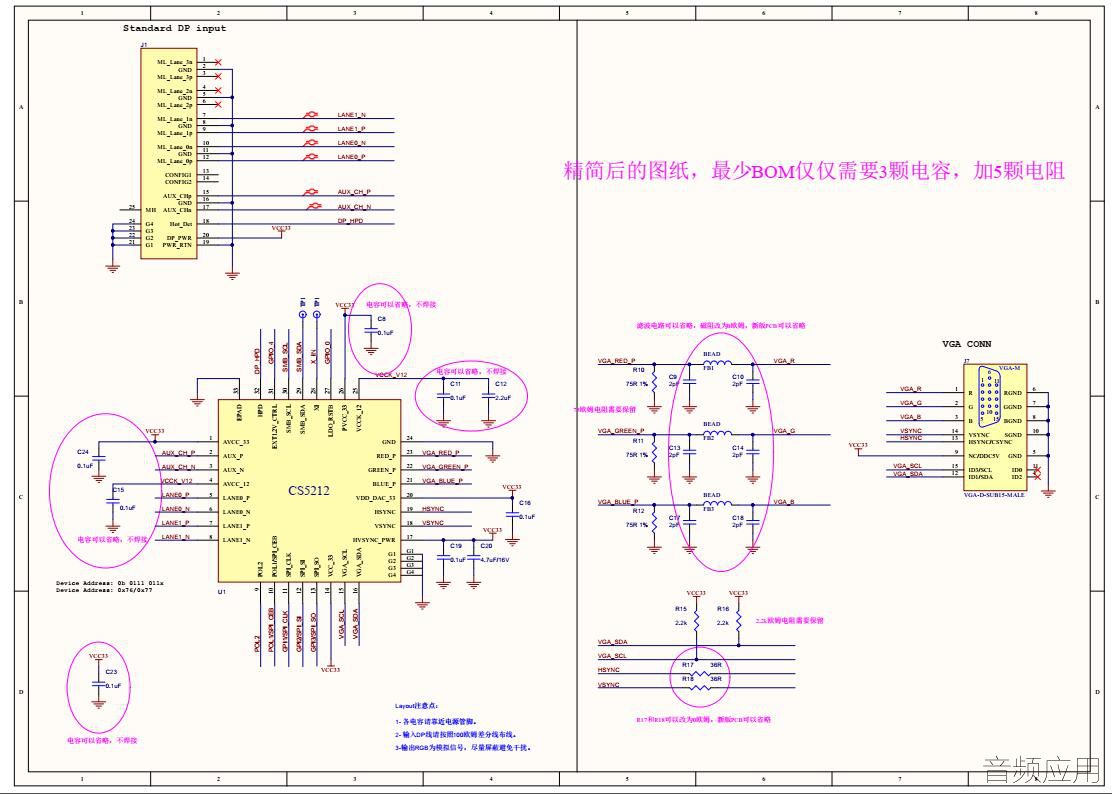

CS5212替代IT6516电路设计参考如下:
使用CS5212直接Pin to pin贴在IT6516小板上,可省多达16颗外围元器件NC不用贴。如下图:
