一、AG9310-MFQ功能概述
ALGOLTEK（安格） AG9310MFQ是一款实现USB Type-C 转HDMI数据转换器。支持USB Type-C 显示端口替代模式，AG9310MFQ可以将视频和音频流从USB Type-C 接口传输到HDMI端口。在AG9310MFQ中，支持1路、2路@1.62Gbps、2.7Gbps和5.4Gbps频率输入的不同配置，HDMI支持4K2K@30Hz输出。产品制造商可以使用AG9310MFQ应用程序轻松实现Type-C 转HDMI数据转换器转接,且AG9310MFQ无需外挂SPI，在设计过程中，节省板子空间以及方案成本更低，性价比较其他方案更好一些，更具有优势。
二、AG9310-MFQ特性
嵌入式16位MCU
AG9310支持EDID和MCC直通
支持热插拔检测
AG9310内置SPI闪存，可提供在线升级
支持嵌入式HDCP 1.4
1.2V核心电源和3.3V I/O电源
嵌入式5V/1.2V高效稳压器
同时显示通过HDMI输出
2KV ESD性能
支持下行扩频时钟（SSC）
三、AG9310-MFQ设备信息
四、 AG9310-MFQ应用场景

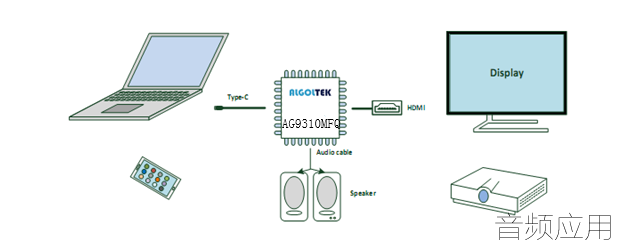

图1 Type-C 转HDMI转换器的应用
USB Type-C 转换器
USB Type-C扩展坞

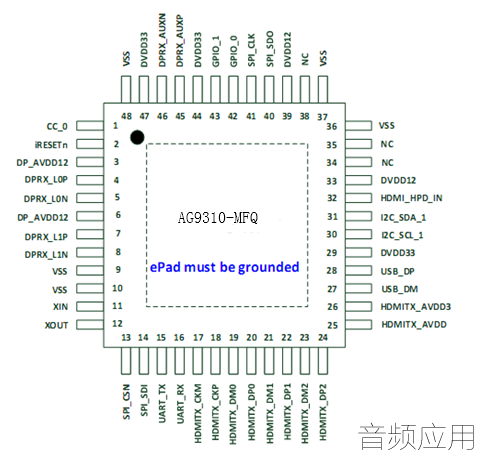

电视/投影仪Type-C接口连接 六、 AG9310-MFQ管脚映射
|
