Martin Audio O-Line线阵列和QSC Q-sys帮助悉尼第四大大学发挥音视频系统最大潜力

4526730

随着澳大利亚大学新生人数不断增加，校园资源变得越来越紧张。Macquarie大学拥有自己的火车站，占地126公顷，是悉尼第四大大学。因此，停车场和边缘场所也被物尽其用，以便为新的院系和教学设施腾出空间。

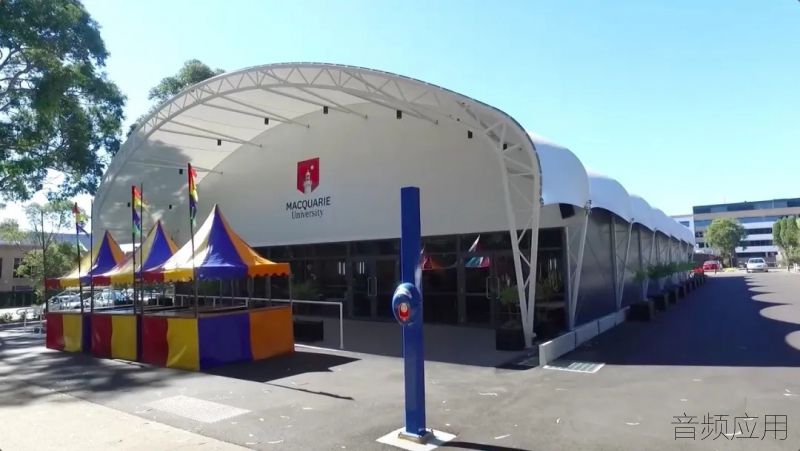

最近落成的Marquee是Macquarie内独一无二的补充场地，专门为举办各种毕业庆典、考试、研讨会和其他活动而设计。该多功能场地之前是一处停车场，这为Macquarie大学的AVTS经理Darren Johnson带来不少挑战，以最大限度地发挥这类独立空间的音视频潜力。




O-Line线阵列是Macquarie大学校园一致的主题



该场地设计成新型的礼仪式帐篷，可容纳250人。建筑由Bondor型隔热板构造而成，具有弯曲屋顶结构，再加上入口采用光滑玻璃，使得建声条件更加复杂，必须使用最新的音频技术予以克服。“校园大部分都采用Q-Sys DSP平台，并结合Martin Audio O-Line扬声器。”Johnson解释说。“就声音表现，语言清晰度，一致性和可靠性而言，我们发现这种组合最能满足我们所有教学要求。”



尽管大学的核心业务是教学，但它意识到可以通过将场馆连接到现有Q-Sys PA系统以发挥其最大潜力，让外部机构也租用这一设施。因此，Johnson邀请机械和工程顾问公司Umow Lai回到校园，为Marquee设计一套能够满足预期活动的音视频系统。“新建筑的建设速度非常快，我们没有太多时间草拟音视频和照明系统的计划，”Umow Lai的高级ICT顾问Jack Wilson解释说。他在英格兰东北部遥控整个项目。由于与Umow Lai和建筑事务所Fabritecture一直以来紧密合作，Concept AV被指定为该项目的系统集成商。




左至右：Jack Wilson, Darren Johnson和Bryan Davidson在Marquee外合影



决定将Q-Sys平台扩展到Marquee后， Wilson邀请QSC和Martin Audio代理商Technical Audio Group(TAG)为这一场馆提供音频系统设计。TAG的顾问联络人Bryan Davidson收到Marquee的房间尺寸和建筑材料后，团队便及时提供了一套解决方案。“灵活性是多功能空间的关键，但客户还坚持场地要有均匀的声压级和平滑的频率响应，”Davidson表示。“例如，当房间以考试模式运行时，语言清晰度是首要的标准，因为要向学生发布清晰的指引。”








Martin Audio O-Line线阵列将能量从墙壁和玻璃面板上移开



左右两边吊挂的Martin Audio O-Line阵列经过机械优化，具有双倍于箱体的分辨率，每边20只O-Line阵列模块从10条QSC CXD8.4Qn功放通道接收专用电源和DSP。Martin Audio CSX112超低可以在必要时扩展低频，它们以心形模式吊挂在每串O-Line线阵列的后面，每边三只。户外的前厅是迎宾区，这里左右两边的墙壁安装了QSC AD-S10T扬声器，由QSC SPA4-60功放驱动，作广播和背景音乐用途。

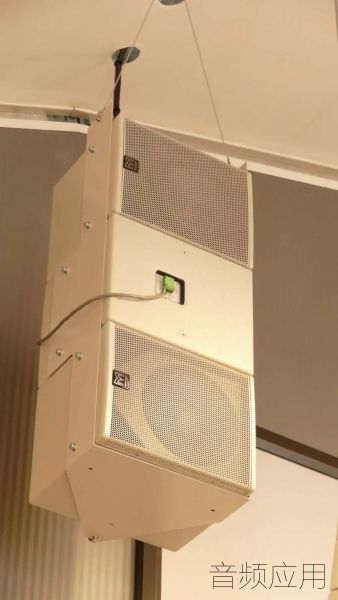

左右两边各三只Martin MA CSX112超低以心形模式配置



“微型线阵列模块除了能够使用软件优化阵列配置，使声音能量更为集中之外，还具有额外的经DSP优化的功能，可提高覆盖范围、一致性和控制，”Davidson继续说道。“这提供了难以置信的、精确聚焦的声束，让声音远离墙壁，最关键的是远离后面的玻璃。在音乐模式下运行时，声音会从舞台前面移开，以最小化产生反馈前增益的风险。系统能很好地融入建筑风格中，也使得它被广泛应用在整个校园内。”



“与许多DSP‘控制’的音柱不同，O-Line线阵列不会产生有害的垂直旁瓣，”Wilson补充说。“这在混响环境中至关重要，因为在阵列上方和下方发出的旁瓣只会增加混响能量，从而影响清晰度。O-Line能够还原极高频率而不会产生旁瓣，这使其成为在混响很大的空间中还原全频段语言和音乐的理想解决方案。”



Q-Sys Core 110f处理器具有24条模拟音频通道，能够提供128x128通道的网络。“使用Q-Sys平台，Marquee可以具备几乎无限的处理能力。”Willson解释说。QSC CXD8.4Qn功放背面的八个话筒/线路输入连接也可作为Q-Sys网络的额外输入接口。功放的节能模式可确保其只会消耗最少的AC功率，这对于像Macquarie这样的绿色大学来说实在是一个意外的惊喜。音源设备包括Shure ULXD4Q四通道数字无线接收机和ULXD1数字无线腰包发射机，以及配套的手持、头戴和领夹无线话筒。



Wilson与Johnson以及大学团队一起紧密合作，以采购和检查像快思聪中控系统、松下投影仪和Q-Sys Core DSP等标准化设备是否可以在这个定制的空间中一起运行。“开始检查后，就需要寻找合适的屏幕尺寸和组件，”Wilson说。“房间的大小和形状都非常适合安装左右各一台Panasonic PT-RZ12K 12,000 ANSI流明投影仪。两块Screen Technics高对比度灰色225寸投影幕可补偿由后墙玻璃进入的环境光。”


松下12,000 ANSI流明投影仪投射出视频



另一个主要设计内容是要集成听觉环路以满足辅助听觉需求。考虑到成本，不能采用红外解决方案。“采用红外意味着需要储存多达500种用于大型活动的接收机和发射机以及所有充电器，” Willson说。“此外，我们不希望任何需要配戴颈挂式接收机的人在人群中显得很突出。环路的隐藏性必须很好。Audio Brands为场地设计并提供了Univox PLS-X3解决方案，并在施工过程中在混凝土板上安装了AFILS助听系统。”



模拟和数字跳线盘的集成为场地增加了灵活性。从场地后面的设备机架到所有房间面板和地板盒的接口都创建了Dante音频网络。地板盒通过DM 8G电缆和Cat-5e线连接，有HDMI和RGB/分量视频输入、DigitalMedia 8G+发射机和多媒体接口、2x1 AV切换器，以及与快思聪DM切换器连接的接口。



可移动的、有柔和曲线的讲台配有双话筒输入，上面装有Shure MX418 18寸鹅颈话筒和隐藏式线缆管理系统，可连接至任何墙壁和地板面板。墙壁输入面板除了含有四个BNC和四个RJ45数据连接器外，还集成了Neutrik公插XLR母插，为场地增加了灵活性。



Johnson和他的团队还将注意力集中在校园的IT网络上，坚持使用思科SF300-24PP 24端口PoE +管理型网络交换机。快思聪的4K DMPS3-4K-350-C演示切换器含有一个HD 8 x 4切换并内置缩放器和话筒，它集成了所有的AV和照明参数，包括TSW-1060 10寸和TSW-760 7寸触摸屏还有数个iOS触摸屏的控制参数。“我们没有错误的余地，一切都必须快速有效地进行，”约翰逊解释。“我们的教学场地大部分都以92–93％容量满负荷运行，停机故障的时间简直不可想像，因为只有很少流动房间。讲师和用户熟悉快思聪的图形用户界面，这将方便他们容易操作AV和照明系统。”



“最终的视听系统设计虽然带有大学中其他建筑物的印记，但它们都具有一流的功能，” Johnson总结说。“这不是简单的复制粘贴式设计。从对快思聪界面的熟悉程度到O-Line线阵列均匀一致的声压级，再到Panasonic HD显示屏的清晰度，Marquee的独特挑战得到了有效解决。我对这座建筑再放心不过。”
