SE发布SMX 12A紧凑型有源舞台返送音箱


来自德国，中国制造，服务世界。SE德国美高音响致力于为专业用户提供结构紧凑、性能卓越、智能便捷的音响系统，降低用户运营成本，提升听觉享受。

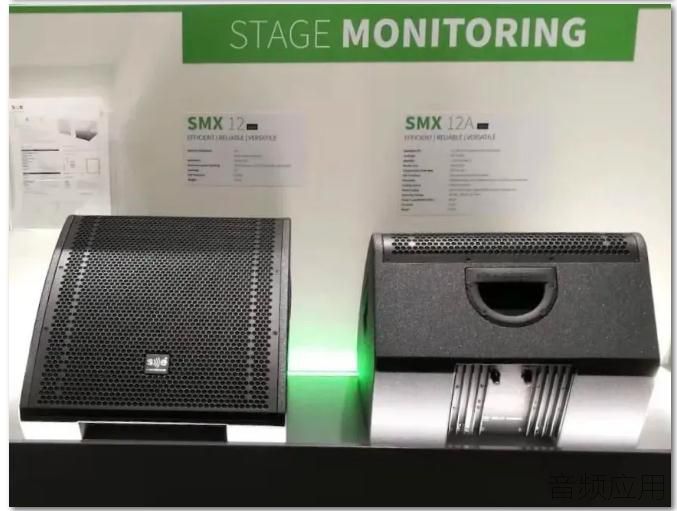

SMX 12A是一款功能强大的有源音箱，紧凑且坚固的箱体设计，优美且流畅的外观线条，当用作舞台地返音箱使用时，干净的接线设计改善视觉效果，与舞台环境完美融合；除此之外，SMX 12A搭配独立开发的拓展配件，实现多功能特点，拓展应用方式，满足多种应用需求。





01
同轴设计，优化升级

SMX 12A采用同轴设计，12寸低音单元与1.7寸高音单元同轴放置，缩小了箱体的体积，视觉效果更为紧凑。此外同轴的设计也有利于单元之间的相位耦合，使不同频段的声波到达听音者的时间对齐，提升音质。



02
多功能配件，应用场景全覆盖

SMX 12A 两侧带有M10螺纹的旋钮凹槽，可搭配专为其开发的U型支架使用，拓展应用方式，满足各类应用场景。

当放在地面单独使用时，SMX 12A出色的频率响应与动态范围，可以满足专业演出的舞台需求，无论是人声、吉他，还是贝斯、鼓组，SMX 12A都能够完美重放。

当搭配额外的低音音箱，作为小型扩声系统使用时，只需配备SMX 12A专用U型支架与支撑杆，简单组装，即可将专业监听级的音色，服务于小型场地的扩声系统，操作简易，方便快捷。







当SMX 12A用作固定安装系统时，同样搭配SMX 12A专用的U型支架，坚实稳固，能够提供两种离墙的距离选择，角度范围调节方便，为固定安装领域提供了又一种选择。



03
8档预设，多种选择

SMX 12A有源音箱，内置功放与处理器，使用方便，即插即用。背部面板配有预设选择旋钮，提供8档预设选择，为不同的应用场景提供了相应的音色趋势。此外，多功能的使用方式，在预设列表中也有体现，SMX 12A搭配额外的低音音箱用作小型扩声系统时，用户可在预设5-8之间进行选择。



1. 增益调节旋钮
2. 功放散热片
3. 预设选择旋钮




8档预设的频率响应曲线

04
外观设计兼顾美学观赏与实用性能

专为舞台地返应用方式设计的嵌入式I/O面板，使得音箱放在地面时，没有线缆插头与其他调整硬件外露，舞台干净整洁。





SMX 12A共配备三个人体工学设计把手，在任何应用形式下，都能提供最便捷的搬运方式。


支撑方式——电源、信号连接图


舞台返送——电源、信号连接图

05
参数表

gebing

参数表

电声参数
类型	倒相式
频率响应范围（-6 dB）	65 Hz –  20 kHz
峰值声压级*（1m）	129 dB
覆盖角度（H x V）	60°x 60°
扬声器单元	同轴单元设计： LF：带有3”音圈的12”单元 HF：带有1”喉口的1.7”压缩单元
输入/输出	输入信号：XLR 3针平衡母头，或6.5mm TS接头 信号串联输出：XLR 3针平衡公头 电源输入：powerCON® 20A 电源串联输出：powerCON® 20A
功放模块
输入灵敏度	0 dBu
功放类型	双通道，带有SMPS的D类功放
总功率	484 W
功率	LF:416W@6.5Ω,HF:68W@14Ω
保护系统	短路保护、过热保护、过流保护
冷却装置	12 cm x 12 cm 散热片
DSP	48 kHz/24-bit 带有扩展动态固有延时：1.1ms
处理器设置	电平调整旋钮、工厂预设选取旋钮
控制部分	电源：ON/OFF开关 电平：8档旋钮 (-50, -20, -10, -4, -2, 0, +2, +4) DSP预设：8档旋钮
机械结构
箱体材料/喷漆	15 mm 精选多层板，黑色聚脲漆
尺寸  [ H x W x D ] （包含堆叠配件）	368 x 450 x 575 mm
重量	22 kg
结构硬件	3个提手嵌入式安装在箱体两侧及箱体背部 2 x M10 螺纹接口服务于音箱支撑的使用方式
* 使用12 dB峰值因子粉噪信号测试得到，半场。
