[音频] MS3131S低压直流马达 5V DC 电机驱动

[复制链接]

16

帖子

0

听众

404

积分

音频应用新手发布

Rank: 1

积分
404
发表于 2020-3-12 17:49:44 | 显示全部楼层 |阅读模式
音频应用公众号

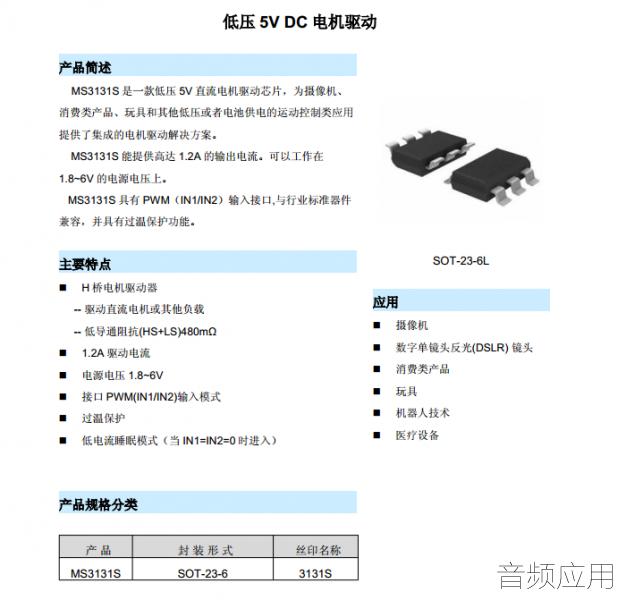

一款低压 5V 直流电机 151 12476010 莫生 驱动芯片,为摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。MS3131S 能提供高达 1.2A 的输出电流。可以工作在1.8~6V 的电源电压上。MS3131S 具有 PWM(IN1/IN2)输入接口,与行业标准器件兼容,并具有过温保护功能。  当 IN1 与 IN2 不同时为低时,芯片正常工作。当 IN1=IN2=0 时,芯片进入低功耗的睡眠模式,内部所有必要的电路都将停止工作。输入脚输入脚有内有 100KΩ电阻下拉,默认为低电平输入。应用上需要在 VCC 脚上接 10uF 的陶瓷电容对地,并且尽量靠近芯片。保护电路过温保护当芯片结温超过 160℃时过温保护电路被激活,关断所有输出管。当温度降低一个迟滞温度
20℃,到达 140℃时,所有输出管恢复工作。但是,由于过温保护仅仅在芯片结温超过设定值才会被激活,它并不能保证产品伴随这个电路就能免受破坏。

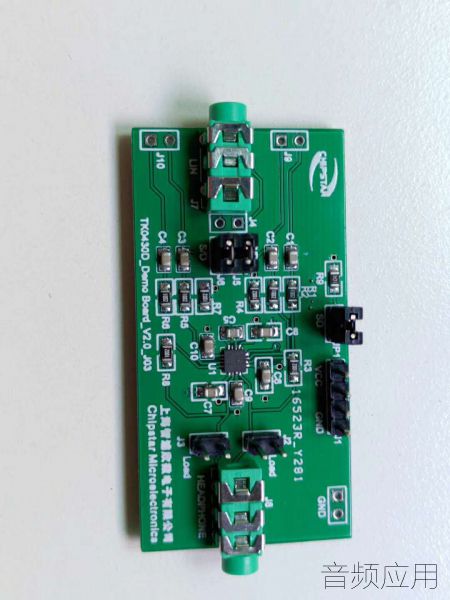

TK0430D 耳机功率放大器.jpg
