M-F3A PRO系列产品的三种常见使用方式——吊挂
6 z! F* W& F. x) }) J: }, {
- U c% n' l& a# x专业的音响品质，方便的使用体验，SE产品越来越多地被应用于各类演出活动中。随着活动类型日益丰富，使用群体日渐增多，为了使大家更好地了解并使用手中的产品，SE产品应用团队为大家整理了这一份【SE实用指南】，以连载文章的形式，为大家详细介绍SE产品的应用场景及操作方法。今天的内容是关于M-F3A PRO的吊挂方式。
- ~* w O$ w. G0 @. b& C6 H# o1 O& }% t- ]3 F2 A) l9 C7 m
" C( B" i0 m L m
带有心型低音设置的吊挂方式
/ L5 P" R0 T; W* N9 i. ]（Full-bandwidth Flown System with LF Cardioid Pattern）, B _ ]3 M8 K, u
h0 T+ m: ^9 F: z, X
一、系统简图：
# t2 U3 C# r, m3 F/ S% N. T4 f) @6 s1 @6 P% Y5 j" Z1 W/ V
f6 `- U% N4 F. v" `! S. G单侧系统组成：, i: M9 c3 v5 a/ ] i) ?
-8个M-F3A PRO或M-F3A 有源线阵列音箱* s) |) p: r; ?+ I! ?% S
-4个M-F3A S12 PRO有源低音音箱朝前放置2 c' i K$ R& Q" Y0 i+ v
-2个M-F3A S12 PRO有源低音音箱朝后放置
+ K& G7 @( q/ S-1个M-F3A BF 吊挂架2 P4 r9 `, R6 }# q, o
6 s/ m6 n* W3 S+ `) u5 s* P, H
二、系统特点：: C$ d$ u8 S% P2 ~: b* q% W+ B r
-两分频式全频段扩声系统4 p& G% t' ]1 ^4 A* t8 H) U' B
-高声压级下保证远距离投射与宽角度覆盖/ J5 T5 P- ]6 [& L. g6 F5 |7 t
-低频区能量可实现指向控制1 I" v2 f% v( ^% p( |
9 I+ ?4 l, _9 t* E7 o0 `: J三、适用场合：6 I+ J, y ^5 f0 Y' w
-大型剧场剧院
8 d$ ?3 @; Z9 e R9 S-大型音乐厅等演出场所# V6 P" p$ c3 Q7 Z+ y* S; n
-中大型户外音乐会与节日活动! y% K2 G" u% Q k# o; V* O6 t
. M! z3 a* @4 s9 `, ^, f四、系统模拟与响应表现：
6 t, \! K8 ]) t* U& I! J% g% `SE M系列产品支持EASE Focus软件模拟，对35 x 70米听音区内，间距12米的立体声系统进行模拟，得到系统响应：
9 B% u4 g" o( B& m; W! Y: y) G' X. R
% z0 ]4 s& ?7 C
-轴向声压级97 dBZ （65米处测量）5 o. p2 Z* A7 }0 ?6 b
-平均声压级100±5 dBZ7 |. t- W, N% T) n. J
-频率响应40Hz 至 18kHz （-6 dB）6 W7 x4 y* O z: x' T- e8 k. Q
-可满足带有600个座位或1000人站立的演出场合5 @0 s4 M1 L2 h) K# p$ l
/ H1 f: z% C4 J# ^% i

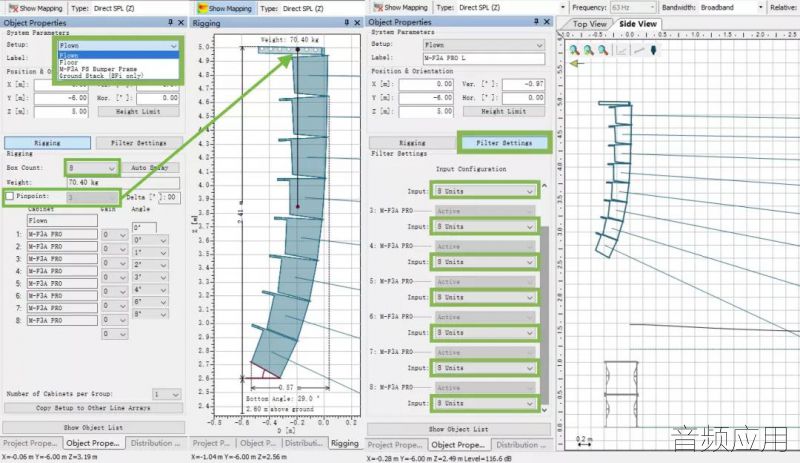

在模拟M-F3A PRO的吊挂使用方式时，首先确定声源位置，并在使用模式中选择Flown模式，设置需要吊挂的音箱数量，根据覆盖需求调整线阵列的吊点及箱体之间角度。
) o- g* | }& m1 _( X9 r# n
1 ~( R4 c/ @# I. q. k& _) y$ [9 i需要注意的是，M-F3A PRO背后的Line Unit Selection旋钮要根据线阵列音箱的数量进行对应数值的选择。因此，为了在前期的模拟中就能够获得较为准确的系统响应结果，可在Ease Focus中对Line Unit Selection的数值进行设置。
u: Q# z- B# v# e
, W' q' \: ?9 J( \在Filter Settings板块下可对每只音箱的Input下拉菜单进行选择，本次示例的线阵列使用了8只M-F3A PRO音箱，每只音箱背后的Line Unit Selection设置为8 Units。! D C2 g) [4 D( w' _
) m- p/ k3 K8 f; y1 o
! {) d9 j) \5 t; n. I1 ?4 Y
9 ]5 R5 [$ S5 }7 ^2 N* u# `0 u对于示例中的低音音箱，同样使用了前后反向安装的心型低音设置方式，来获得前方能量增强，后方能量抑制的响应结果。M-F3A PRO的GLL文件中已包含有对于这类设置进行模拟的选项，点击这里回顾上篇文章中对应的详细设置方式。- S( [( \0 C* n% t5 [- U
* f1 l; s' b) O1 S# H5 e- t. j五、组装与使用：
8 U. Q6 c/ f% }6 e
! S1 h- e; R8 w7 }+ NM-F3A PRO音箱作吊挂使用的线阵列系统时，需搭配M-F3A BF吊挂配件。8 ?$ s4 Q& |0 e2 I$ |, C! a0 }% h

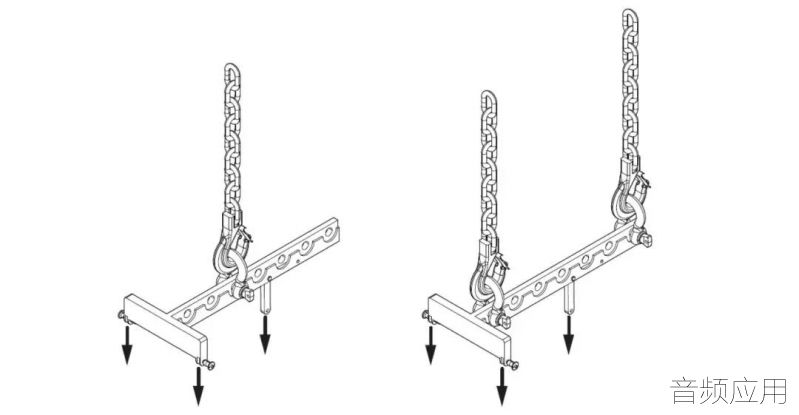

3 r+ u+ |2 r! L. p+ OM-F3A BF 吊挂配件最大可承重2,700 kg，其安全系数可保证不多于16个M-F3A或M-F3A PRO的线阵列吊挂。如下图所示，在实际吊挂中可根据需要选择单吊点或双吊点的吊挂方式。单吊点的情况下，线阵列的倾斜角度依赖于不同吊点下物理重心的改变，其结果亦可在Ease Focus中进行模拟预判；双吊点的情况下，线阵列整体的角度调整范围更大，调整精度更多，可运用在大型的户外演出系统中。4 _$ E4 a! N) k* Y# y
! V" i ?! u! H2 t- Z
( p2 e: q' U4 Z在进行吊挂操作之前，确保以下步骤已经完成：7 @* N/ M) U. b& [) v
1. 准备好所需要的全部电源线与信号线，并提前连接。
* F. ^5 E- O. n) K5 ]4 u2. 根据线阵列的音箱数量，调整音箱背后的LINE UNITS旋钮数值。
" v6 J! [6 u1 C" i( p. j3. 将线阵列中所有音箱背后的LEVEL旋钮调至同样数值，并打开背后的电源开关。
8 U$ w) X4 l6 K- i6 D+ n: e5 x8 L+ @& e+ r1 d3 d, T r2 [% c
正式开始吊挂：
7 y: E9 A5 t+ c- T; m. h2 T# s1. 将M-F3A BF吊件固定在起重葫芦上，使用合适的绑带连接吊点。
$ c* m0 _8 F3 W; I- K% @ K2. 上升M-F3A BF吊件至方便操作的高度，并连接上第一只M-F3A或M-F3A PRO音箱，确保前后的安全插销都固定好。
4 X& \1 b$ s8 s# z7 u2 N3. 将第一只音箱与M-F3A BF吊件之间的角度使用安全插销固定在0°。6 t9 Y" y9 O. ^7 E8 z
4. 如有需要，可稍微上升起重葫芦至方便操作的高度。1 }+ i. e4 z7 ^2 |/ d
5. 添加第二只同系列音箱于第一只音箱下方，并使用前面板两侧的安全插销进行固定。
" K, c, W9 I: L1 s6. 取出音箱背面板中隐藏折叠的插条部分。8 o5 o, A# M0 i3 d: b# _. V& D0 y+ H
7. 调整音箱之间张角，并将上方音箱的插条与下方音箱的刻度孔使用安全插销进行固定。
/ R0 g0 Z9 s5 I6 a3 I/ E, o6 ]8. 为添加的音箱连接所需要的电源线与信号线。
4 k3 E% |4 s" ]+ k- I9. 重复步骤4-8直至整个线阵列系统吊挂且连接完毕。
' D* ]( G- z9 w/ m# C10.将线阵列升至目标高度之前，确保对以下五点进行检查：
$ K5 G: P0 Z4 M+ ^9 ha. M-F3A BF吊挂配件：确保其与起重葫芦和第一只音箱正确连接。8 Z; _6 ^& g: l* ~
b. 吊点与安全插销：确保其使用正确且固定到位。* w; Z! {- l8 z. u7 Y
c. 音箱之间张角：再次检查各个角度是否与设计系统时一致。
( Z) u% g* Q( h. Y" A3 ~d. 接头：仔细检查电源线、信号线的连接情况。
7 `! k2 ^& B3 m5 Te. 音箱背板设置：再次检查所有的音箱开关都处于打开状态，每只音箱的LEVEL数值一致，每只音箱的LINE UNITS数值一致。
# R: ^9 B3 k' i O+ Q6 \2 T4 z" j4 S- g8 N+ O9 n
% Z4 \ i5 P" F: C! J; K

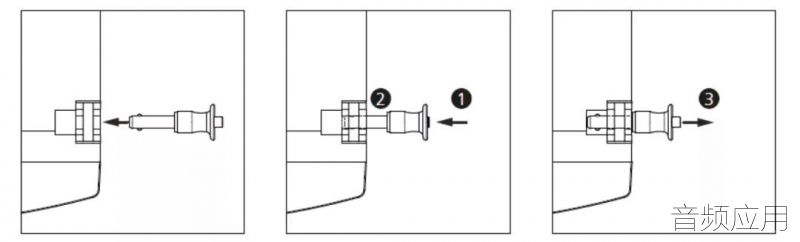

% p: @. p) z9 t- R: M( j安全插销的正确使用方式 |
|
