如何把 PreSonus16 或 24 调音台变成32？

如果您使用的是PreSonus StudioLive 16/24/32SC，不要被调音台的物理接口迷惑，其实它们都有32路话筒输入、16个Mix输出母线、4个Sub输出母线的处理能力，只是受到尺寸限制，没有全部的物理接口。您只要连接一个接口箱，就可以发挥出调音台的全部功能。


NSB接口箱特性



NSB16.8提供了16个输入，8个输出接口

NSB8.8提供了8个输入，8个输出接口

输入接口可连接卡侬、大三芯、大二芯插头；输入输出全局静音Mute All按键（长按可取消此功能）；2个网络接口方便多台NSB设备级联；

NSB接口箱具有增益补偿功能（两张调音台连接一台NSB接口箱，可分别独立控制同一路输入接口电平），例如：

FOH和OB调音台独立控制NSB接口箱话放增益


具体操作方法



1、升级固件

只有最新固件才能保证稳定的连接
调音台升级固件有2种方法：SD卡或通过电脑升级
目前最新固件版本：2.1.1.16522。具体操作请点链接☛升级方法☚
识别二维码下载软件、固件

NSB接口箱升级固件需要通过电脑：
使用网线连接电脑与NSB接口箱
打开Universal Control软件，点击识别的NSB接口箱图标，在上方点击“更新固件”

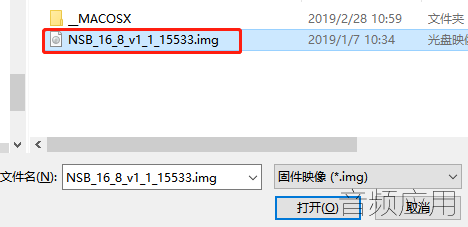

找到固件并打开，设备自动完成升级


2、连接设备
用超5类以上规格的网线连接调音台与NSB接口箱，网线长度建议小于80米。如需更长距离，请使用AVB交换机。


3、识别设备
点亮屏幕下方的Home键

在屏幕上选择Audio Routing

在屏幕上选择Stagebox Setup

点击连接的NSB设备

如果连接了多台NSB接口箱，点击右侧的图标，可以使设备的指示灯红绿交替闪烁，用于识别


指示灯红绿交替闪烁

4、设置输入配线
在屏幕上选择AVB Inputs进入配线界面

例如让调音台17-24路输入通道，接收NSB接口箱1-8路输入的信号。
在左侧选择Input 17-24

在右侧选择NSB 16.8：Send 1-8

相似的，让调音台25-32路输入通道，接收NSB接口箱9-16路输入的信号


按住Network键，同时点亮调音台输入17-32路的Select键。

9660250

调音台输入17-32路的信号取自NSB16.8的1-16路输入。

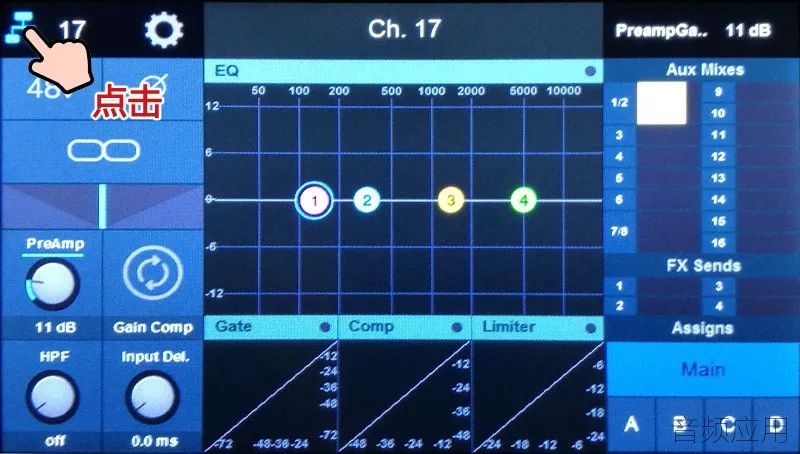

如果要将NSB接口箱任意输入信号，路由到调音台任意输入通道，首先选择调音台输入通道，点击在屏幕左上角

经过前面的设置，当前界面AVB 17-32对应NSB接口箱1-16路输入，只要选择需要的AVB通道，即可完成输入路由的设置。


5、设置输出配线
依次选择Home键--Audio Routing--Stagebox Setup

右侧Output Stream下拉菜单选择NSB接口箱8个输出的信号。
例如输出Mix1-8母线的信号：选择AVB Send 41-48（41-56默认对应调音台Mix1-16母线输出，41-48即Mix1-8，下面会介绍修改方法）

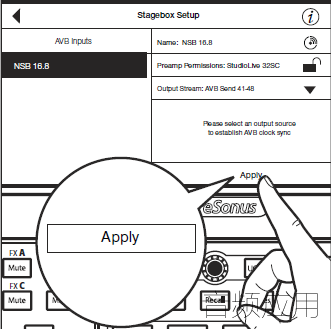

在屏幕上选择Apply确认

如需修改NSB某个输出接口对应的母线，例如1-6接口输出Mix1-6；7-8接口输出主输出左右声道

依次选择Home键--Audio Routing--Digital Patching

在左侧选择AVB Send，旋转屏幕下方的旋钮找到AVB 47并选择

9660250

点击屏幕Available Source

旋转屏幕下方的旋钮找到Main L并选择

相似的，把AVB 48对应到Main R

这样，调音台Mix1-6通过AVB 41-46发送，主输出Main L/R通过AVB 47-48发送；而NSB接口箱则接收调音台AVB 41-48发送的信号。

6、时钟与稳定性
如果NSB接口箱只连接了一张调音台，这张调音台的网络时钟(Network Clock)需设置为内部时钟(Internal)
依次选择Home键--System，左侧Network Clock选择Internal

如果NSB接口箱连接了两张以上的调音台，只能有一张调音台的网络时钟设置为内部时钟(Internal)，其它调音台设置为外部时钟(Network Stream)

正常使用中，NSB接口箱指示灯应为蓝色


如果是绿色，请检查输出配线是否没有选择（不用NSB输出接口，也要选择Output Stream），或时钟设置是否正确。




7、安装机柜耳朵
NSB接口箱流动使用时，接口向上，方便插拔线



也可以安装在19英寸标准机柜上

首先卸下两侧把手（每个把手由4颗螺丝固定）



把耳朵配件装上（耳朵配件需单独购买）



NSB16.8高度4U        NSB8.8高度3U
