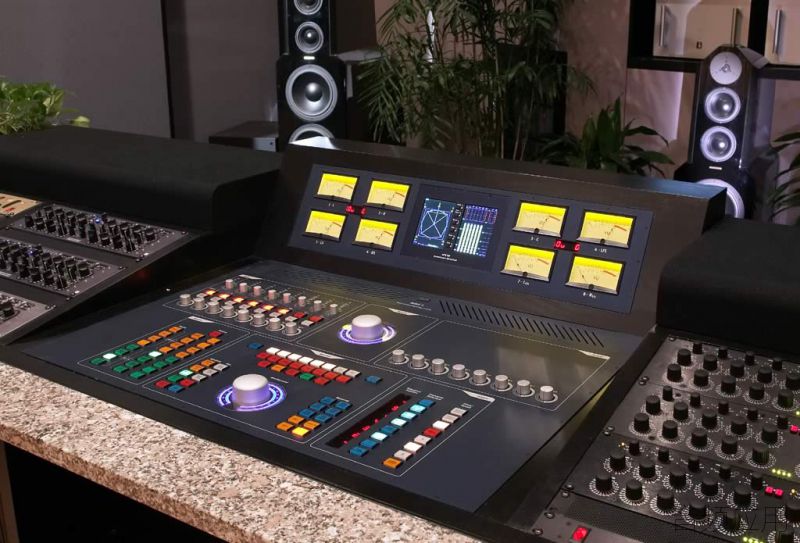

SPL MMC1 多通道顶极母带控制台

shaobao

SPL MMC1 多通道顶极母带控制台售价：￥895520元



MMC1的开发目标是创建一个对于所有知名音频格式（无论是模拟还是数字格式），音质均表现出众的立体声、多通道控制台。
作为控制台环境的中心设备，MMC1可以提供众多功能：音箱管理、音源连接、音频电平、音轨分配、主音量和监测电平设置、以及与外部处理器相连的自动插入效果器。

以下摘录自2006年9月RECORDING Magazine 由Fernando Curiel 撰写的一篇访谈“Bob Ludwig, the master of mastering shares his thoughts”
Recording: “您用的是什么设备？与其他的设备有什么不同？”
Bob Ludwig:“我用的是SPL公司生产的MMC1 8通道模拟控制台；我感觉其电性能远远优于那种48通道的控制台，而且价格也不贵。此外，这种优质的A级电路将可以使多轨控制台的音质更加出众！”
数字音频格式一直在不断发展变化着，而且还会继续下去。“格式大战”PCM和DSD的不相容性也成为主要争论的一个方面，到底什么技术对这两种音频格式的动态范围、制作余地、音色质量等都能有很好的表现？——这种对两种音频格式均有优质表现的技术就是离散模拟技术！
此外，我们可以从另外一些方面向您介绍这种高性能的模拟技术：
我们知道，在音频处理上应尽量减少必须使用的AD/DA转换器数量。有了MMC1产品后，可以通过首选的DA转换器将数字音源连接到数字跳线开关上，这样就可以保证音色的质量，不会因转换器的差异而受到影响。
从单纯审美角度而言，高质量的模拟板外处理手法也一直是优于数字处理方式；模拟技术允许了模拟处理器的自由综合。
在设计上，监听器和功放也是采用独特的模拟技术。其他的转换器会使监听信号通道衰变，进一步说就是：不能在运行PCM的数字监听器上监听DSD信号。

全新的技术
在MMC1中，SPL公司的SUPRA功放一直使用着。该功放基于120V的技术，可以达到116 dB的信噪比，还留有34dB的制作余量。动态范围可以达到150 dB、带宽200KHz。因此，无论是对24Bit/192kHz PCM 格式还是对1Bit/256 fs DSD格式，MMC2完全可以满足制作需求。

在未来的某段时间之后，数字技术将作为一种大环境来应用，那时MMC1可能会成为一个“瓶颈”。

MMC 1配置简要介绍
信号源部分提供了输入（4个立体声/8通道输入信号）和回路（8个立体声/ 8通道信号）的选择。
输入部分提供了被动式跳线开关，用于对适配SMPTE/ITU标准的各种格式进行音轨的重新配置。每个输入通道配备了“On（开）”、“Phase Reverse（相位翻转）”以及特别的“Trim（修饰）”开关，这个修饰开关可以以0.5dB为单位进行-9.5dB至+6dB范围内的精细增益控制。
Insert（插入）部分非常独特。提供了一种自动修饰的功能，因此将其称之为“插入效果器”。最多可以连接8 x 8通道的音色修饰台。可以保存三种记忆库设置，这样在按下按钮时，就可以立即做出当前信号流音序效果与前面所记忆的三种音序效果的比较。旁路开关可以用来激活或者关闭所连接的插入效果器。
监听部分提供了中心监听电平控制以及哑音和渐弱电平切换。两个立体声对以及两个环绕音箱组（最多8个音箱）与MMC1相连。音箱管理部分为每个音箱提供了“On（开）”和“Solo（独奏）”开关控制。当独奏开关开启时，该音箱就在声场中担任独奏的角色。有个总的中心独奏开关，可以在需要时将选定的音箱信号送到中心音箱以更好地进行比照。LFE信号可以发送至L/C/R音箱来进行监听。围绕着音箱管理部分，还有三个单声道功能（L/R、LS/RS、 Lt/Rt）。在通道选择部分，有个模式按钮，可以将MMC1的配置状态从立体声到多通道进行切换。电平表部分配备了RTW 环绕立体声监听器10800x以及8个大的VU表。在控制台上可以进行关于RTW 环绕立体声监听器的远程控制，控制点紧挨着VU表刻度开关。VU表可以显示输入或者输出，被分为8个不同的值（0 dB/-2/-4/-6/-8/-10/-12/-14 dB）。
Master（主音量）部分提供了二级8通道电平控制。主音量电平控制着到录音发送的总体输出电平，调节范围为-10dB至+10dB。
输出部分提供了与输入部分相同的关于精细增益的修饰开关。因为板外处理而产生的每个通道电平的差异可以通过通道补偿（以0.5dB 为单位，从-9.5dB至+6dB）解决。
细节说明
音源
音源包括两个部分：左边部分为输入信号源选择器，这部分与主声道处理相连。MMC1允许四个立体声输入以及四个8通道信号源与之相连。右边部分为回路选择器，允许进行录音机、DAW、模拟多音轨、SACD、 DVD播放机、TV、AC3/DTS 编码/解码器等等的回路选择。Input（输入）/Return（回路）按钮可以实现关于共计8个立体声或者8个多通道回路的监听切换。
在MMC1背板上有输入和回路切换开关的插孔（XLR 插孔和EDAC多针插孔均可）。
输入
在音源部分选定的输入信号被路由至输入部分，信号首先要经过被动式跳线开关处理，将各个通道路由至其他的通道。这个功能对于环绕立体声格式不同通道配置非常必要。
通过一个跳线开关的表，我们可以对这种最重要的通道配置有个简单的概念：
DTS: L / R / LS / RS / C / LFE / L(t/o) / R(t/0)
Film: L / LS / C / RS / R / LFE / L(t/o) / R(t/0)
SDDS: L / LC / C / RC / R / LFE / LS / RS
MMC 1的输入/输出结构遵循SMPTE/ITU音轨分配标准：
SMPTE: L / R / C / LF / E / LS / RS / L(t/o) / R(t/0)
L(t/o)以及R(t/0)术语解释：“t”代表着总计，指的是在AC3编码器中进行自动的立体声缩混；而“o”代表着“only（仅仅）”，表示单独的立体声混音。
跳线选择器可以将每个可能的通道配置发送到SMPTE配置。高质量的镀金银质开关保证切换次数不低于25,000次。
音频先后经过“On（开）”、“Phase Reverse（相位翻转）”开关以及32级的“Trim（修饰）” 开关，修饰范围可以从-9.5dB至+6dB（以0.5dB为单位进行变化）。这种修饰开关具有着结构上的专业性，仅有两个节点。通常的开关是通过一系列寄存器来发送音频的，会产生热噪，而MMC1“Trim（修饰）” 开关则可以避免这个问题。
插入
在一个立体声环境中通过音色修饰台连接效果器，并识别音序，还是相对容易一些；不过，在处理背景渲染时，这项工作却变得越来越繁杂、耗时。
MMC1可以最多连接8个8通道处理器的插入效果器，这个功能使得工程师可以指定四种跳线方式（称之为“接序”），最多可以存储并恢复三种记忆跳线方式。
插入部分提供了关于每个外部处理器（共计8个）的单独控制按钮。处理器选择按钮的顺序决定了处理器信号流的音序，每个按钮旁会有7段LED灯指示处理器的当前位置。利用这个产品特点，控制工程师可以对不同顺序的音序器进行比较或者对不同厂商的同一类型处理器进行比较。
可以保存三种记忆库设置，这样在按下按钮时，就可以立即做出当前信号流音序效果与前面所记忆的三种音序效果的比较（加上当前信号流音序，总共是四种音序效果）。旁路开关可以设置插入效果器为旁路状态。
监听部分
来自于“Insert”（插入）的音频信号被同时发送至监听器部分和录音输出。监听器部分包含如下内容：
音箱
MMC1连接了两个立体声和两个环绕音箱用于进行监听。
通道选择
可以使用各个音箱的“On”开关来打开音箱，每个音箱上也带有一个“Solo（独奏）”开关，支持多个音箱的“Solo（独奏）”开关同时开启。
“Solo-to-Center（中心音箱独奏）”开关允许通过对中心音箱对每个音箱进行监听，以更好地进行对比；只有音箱先前切换为独奏模式时，才能启用“Solo-to-Center（中心音箱独奏）”开关。做多个音箱都“Solo（独奏）”开关同时开启的情况下，不用启用“Solo-to-Center（中心音箱独奏）”功能。
LFE-to-L/C/R开关用于将LFE信号发送至L/C/R音箱来进行监听。
在监听部分，有两个切换开关，可以将MMC1配置从立体声模式切换为多通道模式。当只保留L/R，关闭其他所有监听功能时，就激活了立体声模式；当激活多通道模式时，MMC1就恢复了历史记忆的多通道配置状态。
监听部分提供了三个单声道功能，如下：

Mono L/R（单声道L/R）
Mono Rear （单声道Rear；立体声模式中不能启用）
Mono L(t/o)/R(t/0)（单声道L(t/o)/R(t/0)；立体声模式中不能启用）
监听器电平
监听电平是由用户自定义的8级电位计所控制的，MMC1没有使用梯级分配的DACs或VCAs。这种电位计的性能非常好，令人印象深刻。整个控制范围的最大容差为0.5 dB！ 如此棒的电位计当然设计也有些独特之处：电位计的旋钮为直径60mm的铝制旋钮，电位计刻度是用30个蓝色LED灯照亮了120 mm的圆形区域，指针是微型的橙色LED灯。
渐弱/哑音/返回
共计有三个渐弱电平可选（-10 dB、-20 dB和-30 dB）。此外，还有一个哑音功能，与渐弱功能的开关合为一体，用于激活渐弱功能直至哑音按钮按下的场合。“Back”（返回）功能用于在不关闭渐弱和哑音按钮的情况下立即返回到实时监听电平设置。
电平表
在监听电平电位计的右边，有VU表开关以及RTW 环境监听开关。所有的RTW 功能可以通过远程方式进行控制，为方便接入，控制点紧挨着监听控制电位计。因此，录音控制工程师不必离开最佳监听位置。
VU表是由日本著名公司开发的。VU表被校准为8个不同的参考电平（0 dB/-2/-4/-6/-8/-10/-12/-14 dB）， 而且，可以切换显示输入还是显示输出。
主音量/输出
此外，还有一个主输出电平可以实现对8个通道的同时控制，采用了相同的电位计用于监听电平校准。通过这种高级电位计，可以进行极为精细的录音电平设置，为制作留有充足的余地。由于这种电位计的高性能，使得动态控制成为可能。
MMC1提供了三个8通道和四个双通道录音输出。输出部分与输入部分一样，使用了32级的修饰开关，可以以0.5 dB为单位进行电平修饰。
