MS90C386 芯片能够将 4 通道的低压差分信号(LVDS)转换成 28bit 的 TTL 数据。时钟通道与数据通道并行输入。在时钟频率为 175MHz 时,24bit 的 RGB 数据、3bit 的 LCD 时序
数据和 1bit 的控制数据以 1225Mbps 的速率在每个 LVDS 数据通道中传输。输入时钟频率为175MHz 时,数据的传输速率为 612.5Mbytes/sec。此款芯片配合 MS90C385,是解决高带宽、高速 TTL 信号层面的电磁干扰和电缆长度问题的理想产品。
频率范围:20-175MHz 时钟信号
较少的总线减少了连线尺寸和费用
供电电源 3.3V
低功耗模式
支持 VGA、SVGA、XGA、SXGA
4.90Gbps 数据吞吐量
612.5Megabytes/sec 带宽
减小 LVDS 摆幅来减小电磁干扰(300mV LVDS 摆幅)
PLL 不需要外部结构
遵循 TIA/EIA-644 LVDS 标准

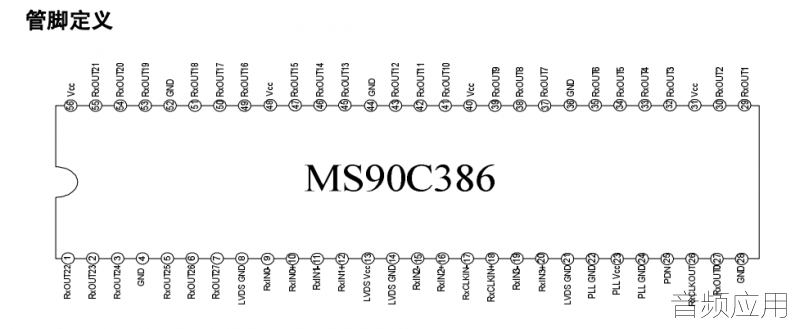

TSSOP56 封装
推荐工作条件
电源电压(VCC) -0.3V - 4.0V
CMOS/TTL 输入电压 -0.3V - (VCC+0.3V)
CMOS/TTL 输出电压 -0.3V - (VCC+0.3V)
LVDS 接收输入电压 -0.3V - (VCC+0.3V)
结点温度 +150℃
温度范围 -40℃ - 100℃
瞬间耐温(焊接,4 秒) +260℃
最大功耗(25℃)
MS90C386 1.4W
|
|
