MOTU M4 音频接口（声卡）软硬件拆解评测

daiyun

MOTU M4 音频接口（声卡）软硬件拆解评测

MOTU公司近日发布了两款入门级专业音频接口M2和M4。

M2为2进2出，M4为4进4出，都配备了液晶电平表，且都为模拟调节旋钮，关于硬件和软件驱动方面，请看下面的M4的评测。


官网视图
1. 软件篇：

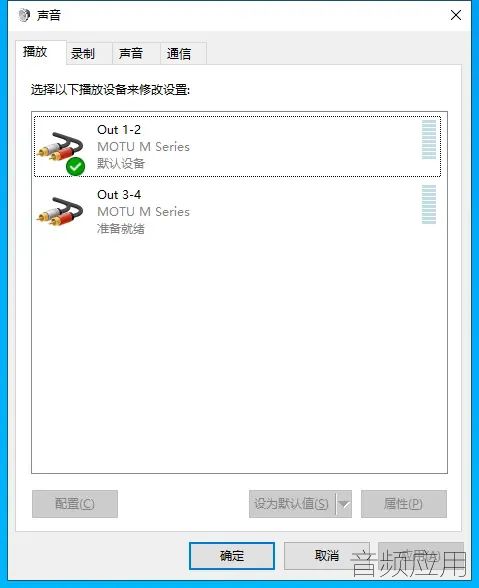

WIN10系统播放

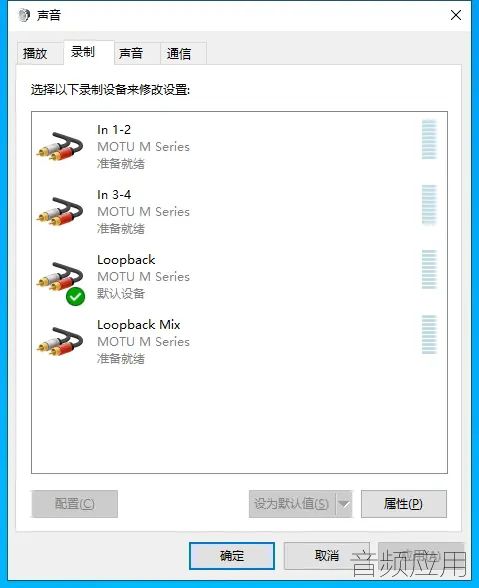

WIN10系统录制
在WIN10系统下，播放的OUT1-2为耳机输出，OUT3-4为硬件线路输出。

录制的In1-2和In3-4为硬件话筒和线性输入。

注意OUT1-2不仅仅发送到了硬件，同时还发送到了loopback，可以实现内录，但无法关闭。


ASIO输入

ASIO输出

驱动面板
驱动面板只提供了采样率设置和缓冲区大小设置，无法自定义路由之间的发送接受。

也就是说，如果用这款声卡来做直播，那就避免不了卡麦，而且OUT3-4没有给到耳机监听和loopback，不能用作不卡麦通道，因为自己听不到。

2.  硬件篇：

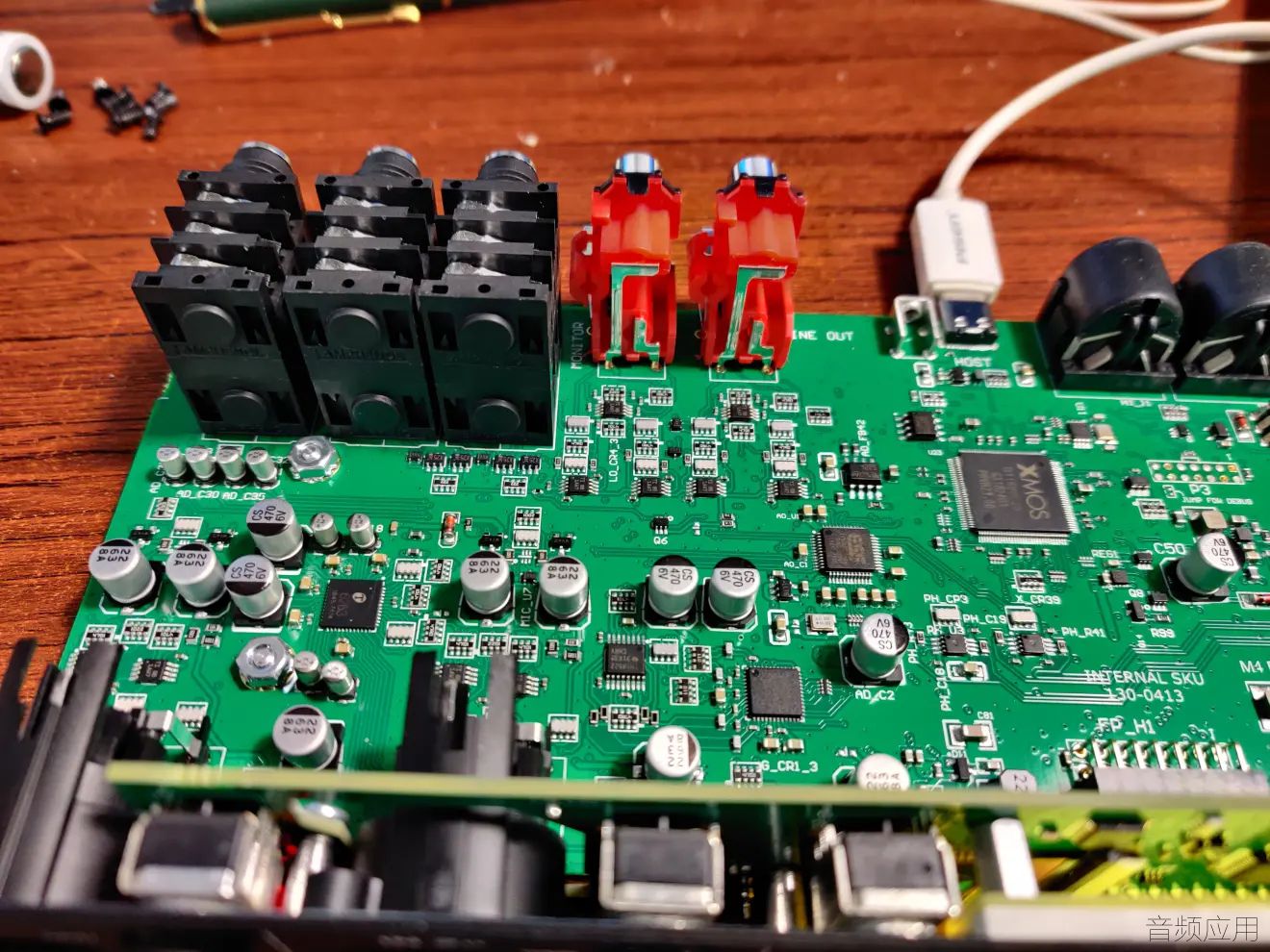

主图1

主图2

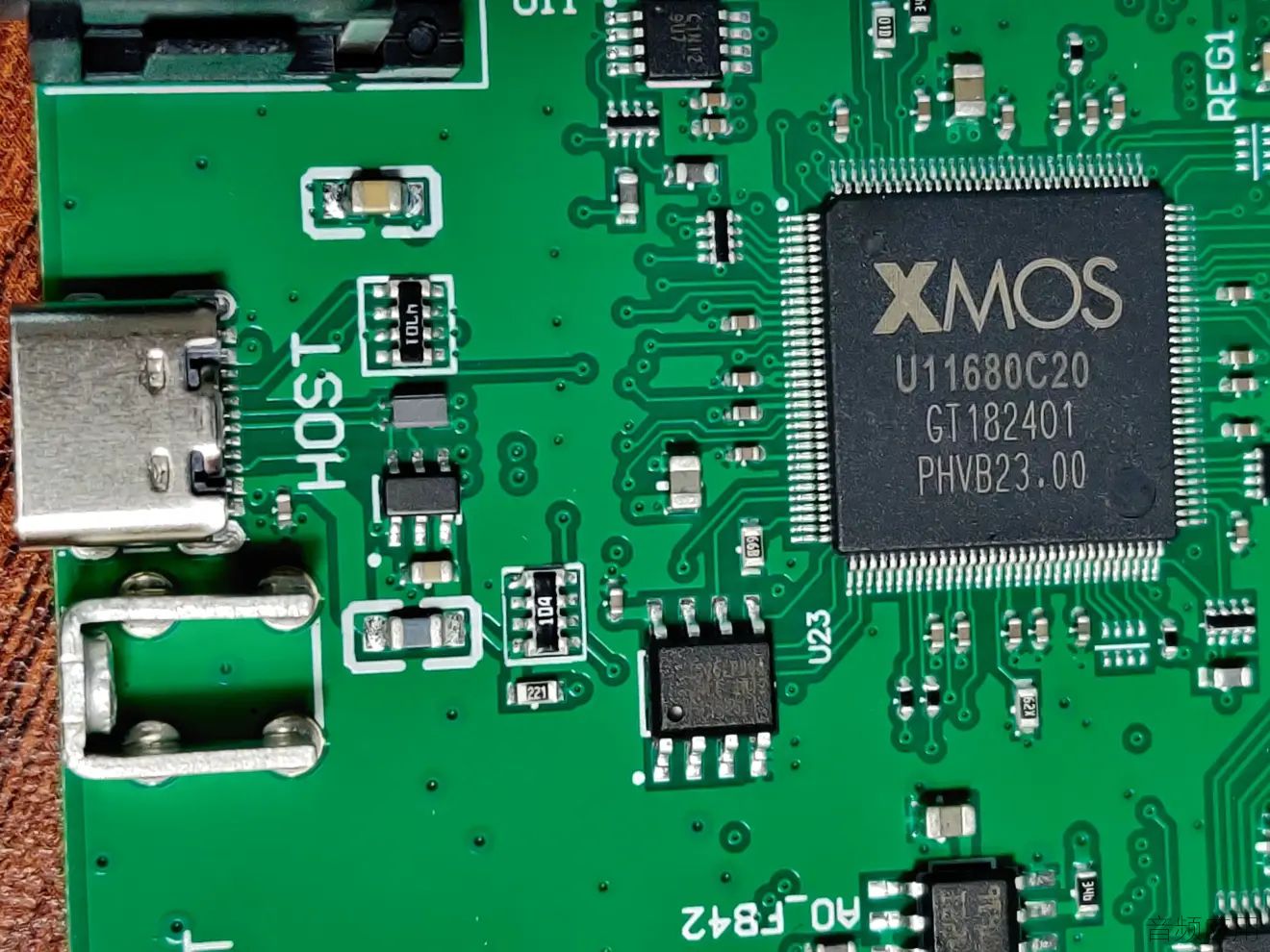

Type-C接口
输入和供电靠Type-C USB2.0接口连接，XMOSU11680C20这颗IC做主控，异步传输方式，XMOS的芯片的时钟低抖动是其他IC不可比拟的。


时钟
时钟部分采用一颗24MHz晶振+时钟合成芯片来生成音频常用的22.5792MHz和24.576MHz频率。


话放放大IC
话放采用TI公司OPA1678运放做放大，具有低噪音和低失真的特性，压摆率9V/us，在1倍放大倍数下增益带宽16MHz。


话放控制IC
THAT6263这颗IC负责控制运放放大倍数，这里用在2路话放的增益大小控制上，

具有42dB的可控范围，3dB每步进，在负载150欧阻抗时提供-127dBu的 EIN。

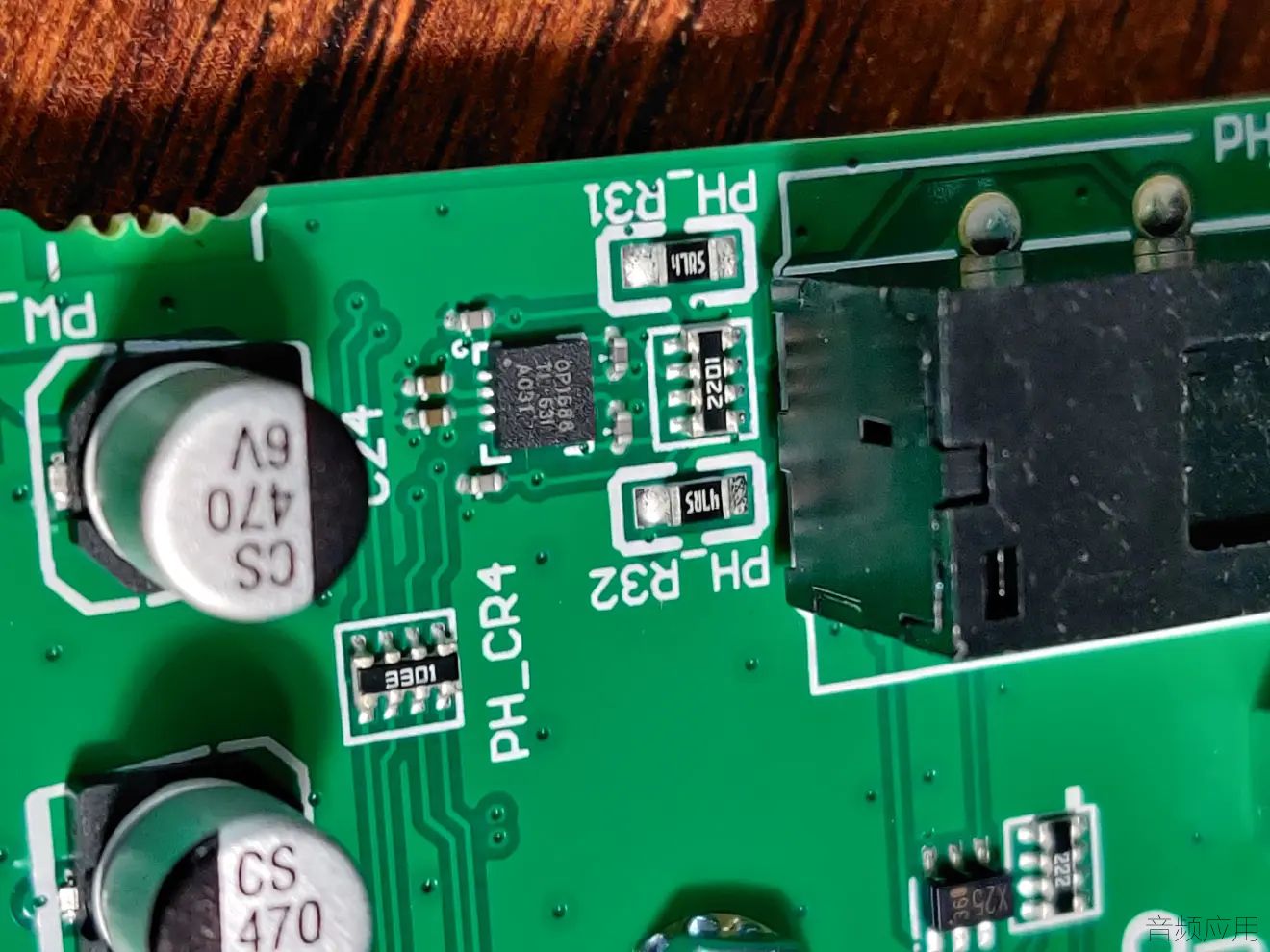

耳放
耳机放大部分采用TI公司的OPA1688专用耳放IC，根据官方PDF，这颗IC在推低阻抗耳机时，10kHz后高频失真较大，不知是否考虑到这种情况而在耳放输出串联了较大输出电阻，

±5V供电时由于这颗IC输出电流和电压较小， 想要推好高阻抗耳机看来是不太可能了。


ADC（模数转换）
ADC芯片为AK5554VN，具有4路平衡输入，动态范围115dB，THD+N -106dB。

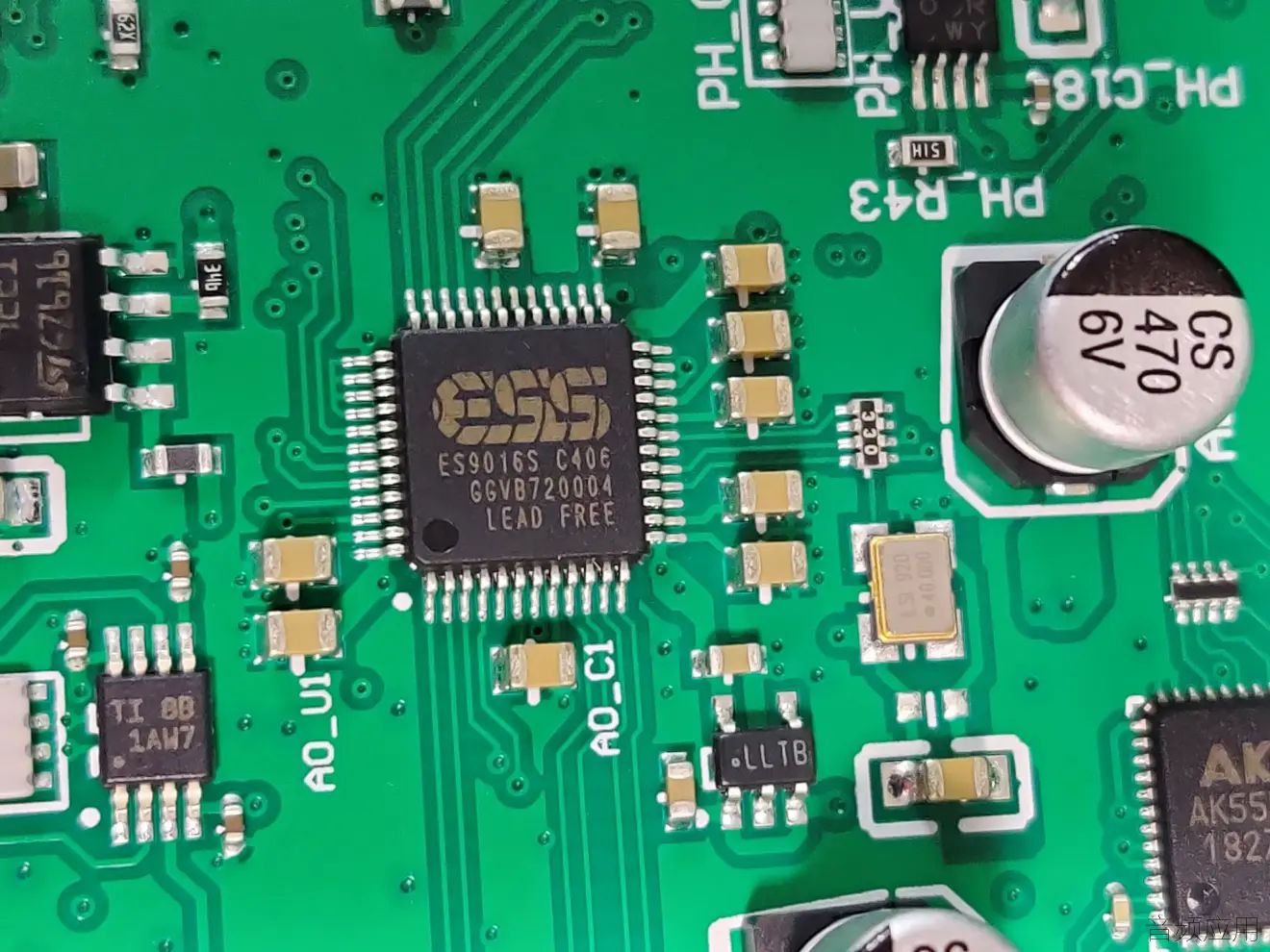

DAC（数模转换）
DAC芯片为ESS9016S，8通道平衡输出，具有124dB动态范围和-110dB的THD+N。

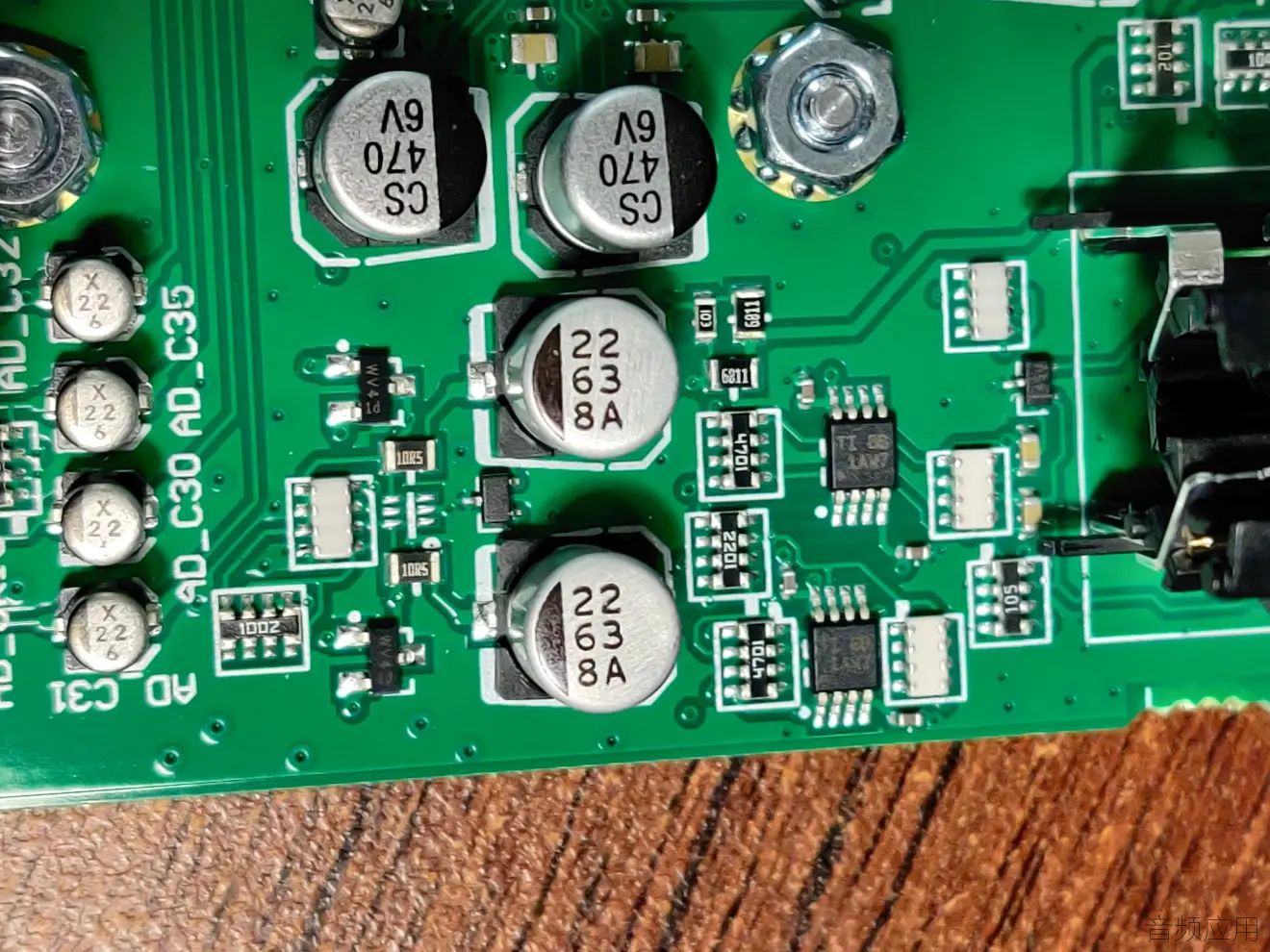

线性输出
线性输出部分采用和话放同样的运放 OPA1678。

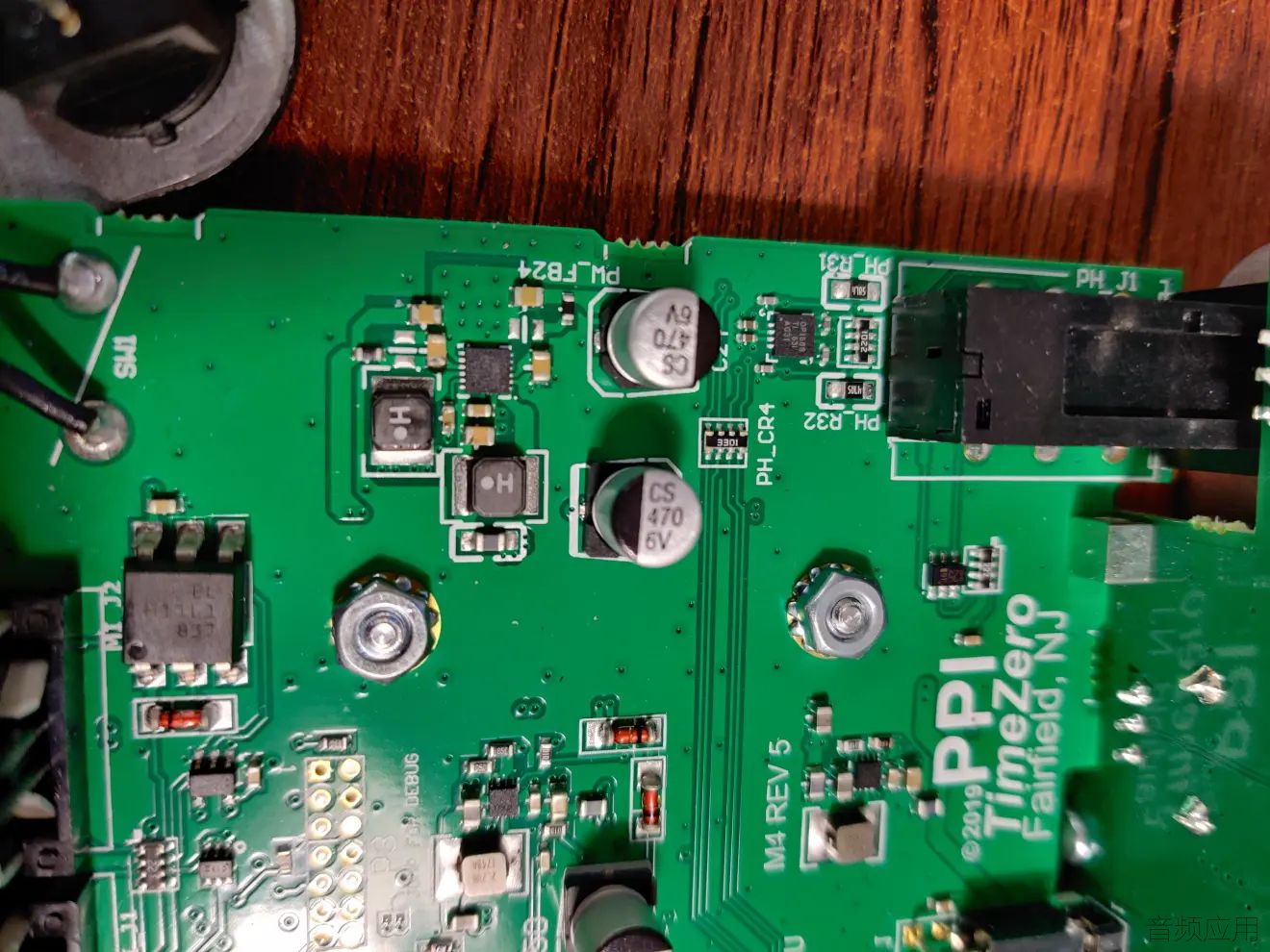

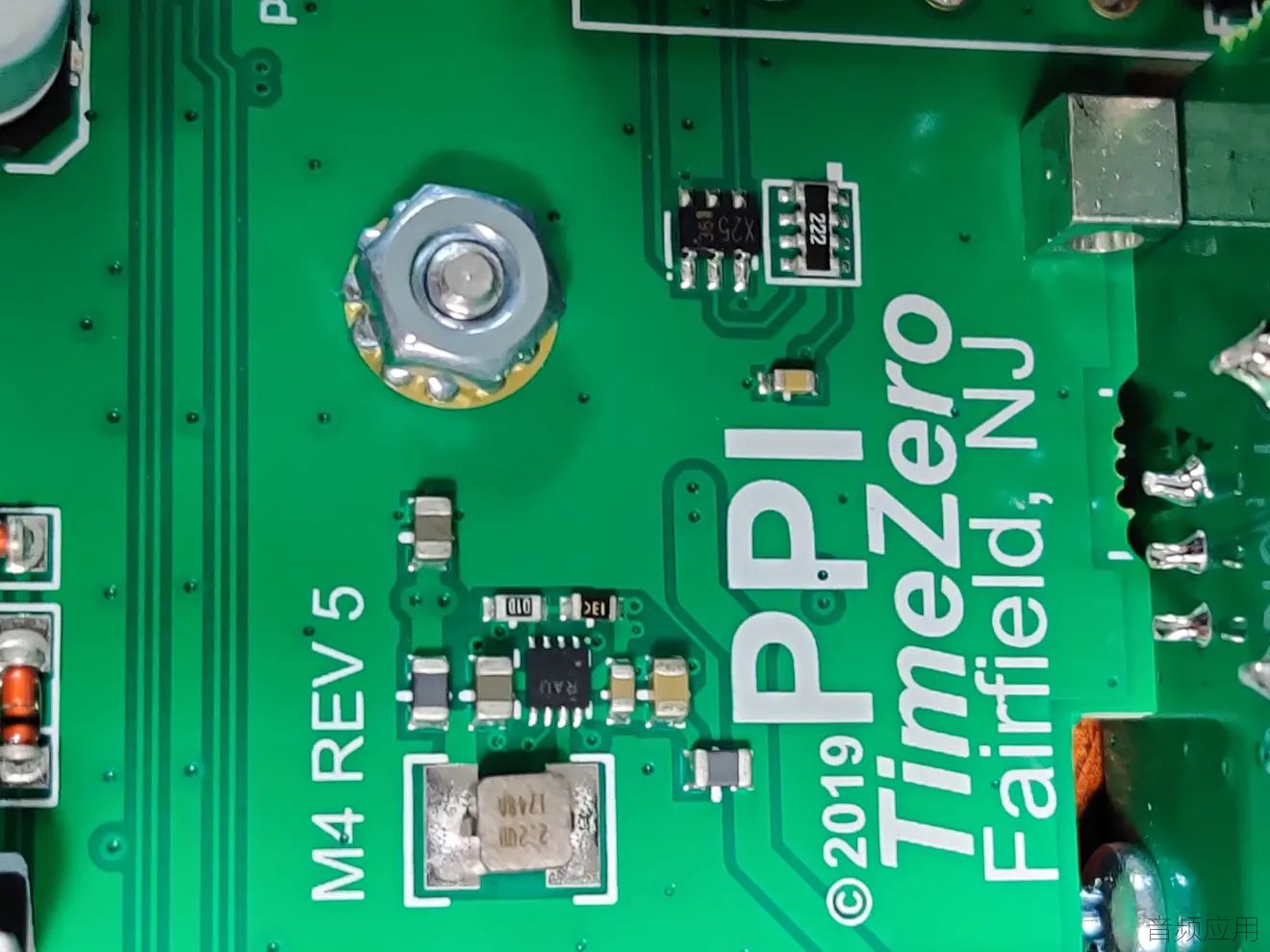

48V电源IC
48V DC-DC升压IC，给话放提供48V供电。


±5V电源IC
模拟部分±5V 电源IC，给主板上运放，耳放等模拟器件提供电源。

总结：

优点：PCB做工良好，电源处理到位，DAC芯片的采用是亮点，实际试听耳放输出清晰度很高，话放底噪较低

缺点：驱动并没有提供路由跳线的功能，如果仅仅是作为录音来使用完全没问题，如果想要直播，那避免不了卡麦的情况，并且不能关闭内放，灵活度较低，和其他同价位声卡相比同样缓冲区大小下的延迟较高，话放推力一般。
