数字网络化调音台RM4200D应用与实践

924177110

为了满足新的播出模式，采用了主副台+主副工作站+主副新闻播出站的形式，并结合我台的实际经过多方考察和调研，选取技术十分先进和成熟的德国DHD公司新一代数字网络化播出调音台DHD RM4200D为播出调音台。

    DHD RM4200D调音台系统主要由2部分硬件组成：主机机柜，输入、输出、控制系统和DSP(Digital Signal Proceessing数字信号处理)；控制台面（调音台），推子、按键和显示系统。两部分由一个工业标准的CAN BUS总线连接。因此，所有的单元可以相互单独存在，其间没任何复杂的配线连接。主机机柜在没有控制台面的情况下，也可以作为一个单独的装置独立工作。整个系统采用了高度模块化技术，可以利用系统提供的PC软件设置，并保存在自己的系统里，PC机不参与日常的操作，需要改动设置时，利用RS232、RS422或RJ45接口连接上PC机即可设置。

    1 以RM4200D-凋音台为核心的系统架构

    德国DHD公司多年来专注于研发广播级播控系统设备，DHD RM4200D是现今广播行业中性能较可靠的新一代数字网络化直播调音台，与目前市面上同类产品相比，具有更高的可靠性和扩展性。

    4200型调音台更强调多功能，多元化应用，拥有非常全面的附属配件，可用于新闻直播、嘉宾采访、热线直播、综合节目等多种应用场合。由于控制面板与主机机柜分开运行，DSP处理单元和控制台之间所传递的是一种控制信号，控制台没有音频信号经过，台面出现故障不会导致信号的中断，也不会影响到正常播出，而且台面经过特殊调配，具有很多个性化和人性化设置，方便主持人学习和使用，故播出安全性很高。数字网络化播出调音台的结构设计模式是传统调音台所不能比拟的，是多元化用户群体的最佳选择，非常适合新闻广播的播出模式，图1是播出系统的架构。

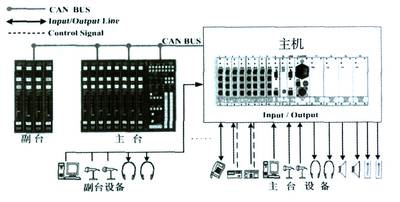

图1  设备连接示意图

    RM4200D调音台的设计理念：前期把各种输入信号在输入端经过调整，使其成为统一的格式和取样；在这种状态下再使用TDM技术(Time Divide Multplex)来分配和处理，不论模拟信号还是数字信号都可以同时以模拟或数字格式出现在输出节点上。在DHD新技术的带动下，TDM技术已经应用在DHD的直播调音台及音频矩阵中。RM4200主机可以处理大量的路由信号和音频信号，全配置下提供：矩阵内部建立48路立体声总线，768路内部路由通路，最大192个输入／输出接口（模拟或数字），最大12个MADI端口，而每一个MADI端口可同时提供64路输入／输出。而且兼容数字模拟音频信号；多模块化安装方式；电子路由交换可实现资源共享；多重冗余电源备份；所有模块支持热插拔方式；控制面板与音频处理机柜分开运行，台面出现故障不会导致信号的中断，台面经过特殊调配，方便主持人学习和使用；采用MADI联网方式，可与现有网络兼容使用；系统具有极强的扩展性。

    2 RM4200D功能

    1) 最大具有264个通道（单声道）；42个总线（节目总线，辅助总线，混减总线，会议矩阵，PFL总线）；6个独立监听路径（立体声），每个都可以设置成为监听输出、耳机或电平表，动态达到了100 dB。

    2) 拥有多个逻辑功能，如推子启动、监听哑音、对讲音量衰减、时间码启动、门灯控制等。

    3) 具有均衡器、限幅器、压缩器、扩展器、噪声门、咝声消除、滤波器等功能。

    4) 兼容多种音频格式，提供带有采样频率自动转换功能的数字音频接口。

    5) 采用先进的MADI(多通道数字音频)格式传输、交换、组网。

    6) 采用TDM时分复用技术，实现信号的任意分配和格式转换。

    7) 无论是信号源还是供电电源，拥有多重冗余备份的能力，控制面板及DSP机柜双电源备份，带DSP处理及表头单元。

    8) 具有大量的外围控制设备可以选择。

    9) 采用DHD音频矩阵系统，可以实现不同节点的信号源监测管理以及调配。

    10) 所有模块均支持在线热插拔。

    11) 内置字时钟同步发生器，可同步内部系统及外接周边设备，亦可从外来同步信号，优先级别由客户选定。

    12) 大量的监控功能（音频卡单元，电源单元及组件分配电压）。

    13) 自动快照功能。以前模拟调音台在使用中一些EQ，GAIN等参数被改变后，上机人员还得一个一个重新设定，但RM4200D的自动快照功能可以使已设定的参数存到RM4200D内存中或个人存储体上，需要时调入，就可将各种参数改变成自己设定的状态。

    14) 方便安装及布线施工，同时也降低了干扰。

    3 RM4200D功能的运用

    1) 一键切换的设定

    将以往的调音台控制模块中大量监听信号选择按键，通过软件设置改成输入信号源的选择按键。这样就实现通过一路公共推子对多个信号源的输入控制，既节省了推子模块，又改变了以往对不同信号源的选择需要进入管理菜单设定的模式。

    2) 双层管理级的设定

    RM4200D调音台不同于以前的模拟播出调音台，一些参数的设置都是由软件完成的。设置的胡乱改动很有可能造成播出事故，RM4200D具有操作权力受限功能，因此对调音台进行了相应的设置，对上机操作人员进行操作权限的限制，上机操作人员只需简单的操作就可完成复杂的直播过程，其余的功能由技术人员完成，从一定程度上避免了误操作、乱操作的情况发生，保证了播出的安全性。

    3) 主、副台分别预听互不干扰的设定。新闻广播的节目改版后，播出模式发生了新的变化，如主台主持人直播的同时，副台的新闻播音员需要查询、预听新闻素材，如按以往的操作模式，预听信号一定会干扰主台主持人的耳机信号，对主持人耳机监听造成一定的影响，容易使主持人产生错觉，影响播出。通过软件的设置，实现了主、副台预听互不干扰，使主、副台既是一个整体系统又具有独立的操作性。

    该系统采用DHD开放式网络播出方式，代表了广播应用领域一个崭新的发展方向，充分体现了RM4200D数字网络化调音台的技术优势，各项技术指标经过严格测试均达到国家甲级，既满足了具体使用要求，操作更加安全和简捷，也为后续系统的建设和扩展奠定了良好的基础。
