[音频] LT8911EXB MIPI CSI/DSI转EDP信号转换芯片

[复制链接]

383

积分

2

听众

200

音贝

音频应用

Rank: 1

积分
383
发表于 2022-8-5 13:59:23 | 显示全部楼层 |阅读模式
1.特点
% Q, L, P9 v% ^* H
# I* `8 s; g2 g" @$ ^% U9 s/ I单/双端口LVDS接收器
" _* A& @0 C/ L* _* [
/ k: G; ^: A( d- i* y0 [' B符合VESA和JEIDA标准
" I6 o2 P( p' [% o( t& P% B
$ Z( ?- d0 C% ]1~2个可配置端口
* Y. w0 ^, Z! d+ G1 W1 y
1 l( |* J; b! ~- e) r- i  T; @每个通道4个通道和数据时钟 % ^' _- n# l1 s2 C) q0 t  ]
8 J. U  l/ i0 \) b3 {5 c9 q
数据通道和极性交换 4 ^+ v! ?- y( U( M- G* v0 J9 C

( m6 K- F( J* O$ m7 N$ u$ \  G每个数据通道最大1.2Gb/s # o; T& [' s2 t
6 z+ m/ t: P+ X+ E$ I
支持6位或8位输入色深
# F2 B  B, z2 z2 ]( r9 I( f9 J* t, i3 L; h" _8 Y
支持输入De SSC(±5%@30KHz~80KHz) 9 X4 p: p4 S1 t1 t! P3 E+ |

( m( ?6 e- ~, `1 [4 h% e" NeDP1.4发射机
! k' N' Q4 j  I( F
# o  i9 V0 `+ I" P符合VESA eDP1.4标准
- J. M1 P$ F( W/ q; C! V# w
6 M7 \# d% F8 x" ~4 r8 g) S以1.62Gbps(RBR)或2.7Gbps(HBR)支持1/2/4数据通道。
5 b- B5 f% B2 z7 Y9 \& H2 Q
9 c. W* C9 m- C7 N/ T数据通道和极性交换 9 N" M7 U* V- E* u- }) L
/ E* g% o) q2 M
可选SSC 0.5%向下扩展输出
! Q) q: O. g$ G7 [# r$ U9 o: a+ ^+ j2 ^
可配置和通电校准输出摆幅,以优化EMI
) K" B& U1 g! U; [+ x3 \+ _' `
8 U  B6 F% b- O; _支持PWM背光控制 9 W6 [) e. M* ?" H2 V. s7 y
/ H* o$ L+ `6 @; x2 z2 {9 b
辅助通道上的MCC
# `3 p5 d0 l) ?  `. j  q' O, W/ x; ^. n* m
其他 :
/ G2 A3 c9 X3 C4 E- a; Q) L8 }5 B( h8 g; ^# I; I. k- X* u
单个1.8V电源
1 y, {2 b: l/ N0 G$ }) b  ~4 p% a  \4 J( \4 P' ?; A6 }
温度范围:−40°C至+85°C 9 T+ ~0 O# `5 E, V$ J

9 t! W* Q! |! G8 i: R采用9mm x 9mm QFN64包装
1 X9 z* n6 k  u( e与LT8911B完全pin to pin替换8 i! @" _2 y6 Z2 C
& w( i' \1 _! h3 K2 _- m6 G
2.概述   M, c! S+ q& f7 X+ D+ @" G

4 I3 a, I* U1 ?/ A
) e6 n: ?' Z6 t5 ALontium LT8911EX LVDS到eDP转换器具有单端口或双端口可配置LVDS接收器,具有1个时钟通道和最多8个数据通道,每个数据通道以最大1.2Gbps的速度工作;最大输入带宽为9.6Gbps。转换器对输入的LVDS数据进行反序列化,解码数据包并将格式化的视频数据流转换为符合VESA eDP1.4的单链路输出,具有1/2/4可配置的数据通道,支持RBR(1.62Gbps)和HBR(2.7Gbps)的链路速度。内置可选SSC功能可减少EMI对EMI相关系统应用的影响。 : B7 L" }+ o! s, G7 m

0 x: H! u" B, I* N& s$ yLT8911EX采用先进的CMOS工艺制造,并分别以0.5mm间距封装的9mmx9mmQFN64实现。该包装符合RoHS标准,规定在−40°C至+85°C的温度范围内工作。 * v) l* D$ G3 A

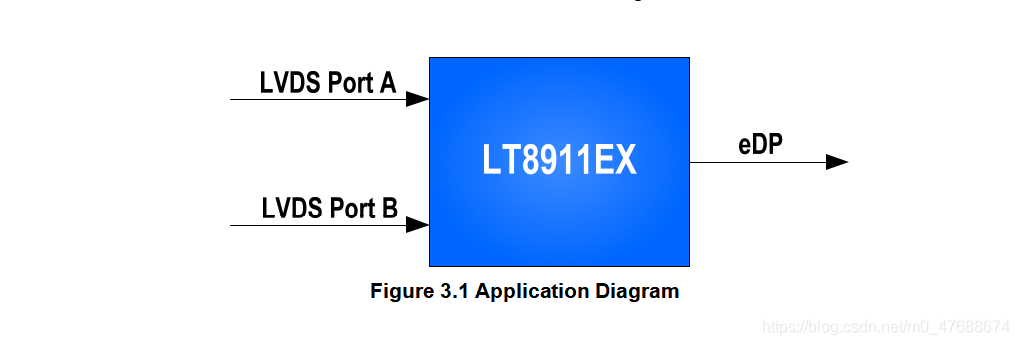

0 x& E/ F+ X0 n: }% f3.应用 $ T, u1 e" O  M: d- k' _
; |8 h. {$ G: o: u& m2 U  g1 W, ~
移动系统   q/ T- {. s$ ]

7 Y0 D1 B6 Q- L" c# X手机
/ [2 Z$ ~7 H5 N: R6 ~9 S" r/ F$ L6 A# p" H3 `9 W+ x) o
数码摄像机
5 Q* V$ i: f. i. C" N7 F
6 r3 t" _& y' q数码相机 , M7 V# d  e! T6 [5 c, p% t8 B0 f8 L& C

4 @5 s2 U* n3 z" Z8 z8 o个人媒体播放器 . U0 S, D7 l7 [: S4 w

9 g9 O5 [3 \" s" P; c8 y9 q1 Y游戏
- a4 ^/ h6 Y8 b- Z" G$ Y8 k5 p+ y
