驱动低阻抗耳机装置的立体声放大器

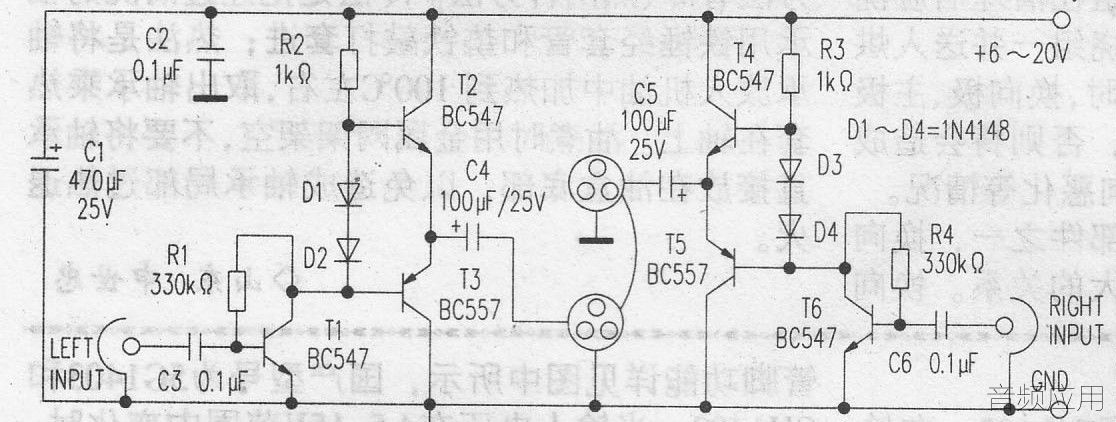

　　这里介绍一种驱动低阻抗耳机装置的低价位立体声放大器，电路如附图所示。该电路使用了几只常用的晶体管（BC547、BC557）和无源元件，如电阻、二极管和电容器：为了驱动耳机，该电路使用了一级前置放大器和NPN、PNP组成的推挽电路。

　　立体声的前置放大器由晶体管T1和T6组成，分别给左、右声道的输入信号使用。被放大的左声道输如信号，馈入由晶体管T4、T5组成的推挽级以驱动左声道耳机。

　　该电路在＋6V～＋12V供电时，其输出电压可达100～200mV。由于电路耗电低，所以也可用一只＋9V的PP3电池供电。

　　把附图电路安装在PCB板上，并把它装入适当的小盒内。立体声耳机可从电子市场上购到。


　　在PCB板上应仔细焊接元器件，以避免虚焊。电路安装焊接之后，可用一只＋9V的PP3电池，此时电路即可使用了。在交流电源的情况下，可使用任何一种普通的稳压器（＋6～＋12Vl00mA）给电路供电工作。
