教你制作书架式小型音箱

tuina

    用一对“银笛”YD131-727X 5寸低中音扬声器和一对“银笛”YDQG4-2高音扬声器可以制作一对小音箱。

　　制作过程如下：

　　(1)首先要确定制作密闭式的还是倒相式的音箱

　　本人觉得倒相式的虽然低音下潜得深一些，但密闭式的低音晰象度更好，故此考虑决定选择制作一款密闭式的音箱。

　　(2)确定音箱的容积

　　利用如下公式

　　V=355a4/αfo2mo         (1)

　　V=音箱的有效内容积(L)；a=扬声器有效振动半径(cm)；α=劲度比；mo=低音扬声器振动系统等效质量(g)；fo=扬声器低频共振频率。

　　具体运用次公式求容积时有两种方法。一种是先确定Qoc；另一种是先确定foc(密闭音箱最低共振频率)。

　　第一种方法：先确定Qoc(设为理想值Qoc=0.7)把具体数值代入式1

　　其中α=(Qoc/Qo)2-1=(0.7/0.5)2-1=0.96

　　得出的结果：V=355×4.84/0.96×652×6.6≈6.5(L)

　　第二种方法：先确定foc。作为密闭式音箱一般情况下

　　foc=fo×(1.2～2.0)

　　本例foc=fo×1.4=90Hz 把具体数值代入式1

　　其中α=(foc/fo)2-1=(90/65)2-1=0.96

　　得出的结果：V=355×4.84/0.96×*×6.6≈6.5(L)

　　从两种方法计算得出的结果来看：两种方法计算出的容积都约是6.5升。而且和厂家推荐的数值也相同。如此的巧合说明该密闭音箱最低共振频率为90Hz是一个非常合适的值。因此决定该音箱的容积为6.5升。

　　(3)确定音箱的外形比例

　　为了预防驻波的产生，长、宽、厚的比例一定不要成比例。另外还要考虑能否把扬声器放进箱体以及外形是否协调美观。经过如上考虑，最后选定长、宽、厚的比例为1.6:1.0:1.1。那么计算音箱各棱的长度用如下算式：

　　取N为一常数。则长=1.6N；宽1.0N；厚=1.1N。

　　1.6N×1.0N×1.1N=6500cm =6.5(L)

　　1.96N2=6500；N3=6500/1.96；N=14.5

　　长=1.6N=1.6×14.5≈23.5cm；

　　宽=1.0N≈1.0×14.5=14 5cm；

　　厚=1.1N×14.5≈18.5cm

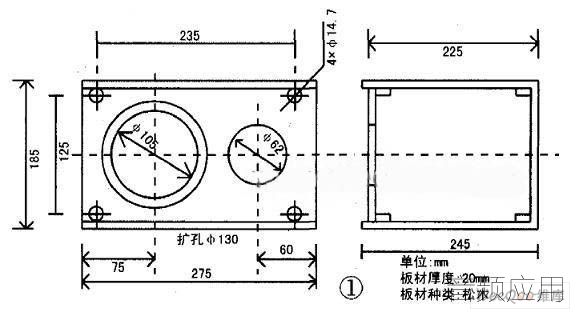

　　至此音箱的外形就确定下来了。见图(1)。



　　(4)分频器的设计

　　从两只扬声器的重放频率范围来看。低音扬声器高至15k，高音扬声器低至3k，因此可把分频点频率选为5K左右。如果比较一下附表1和附表2会发现两只扬声器的灵敏度同为88dB，但低音扬声器的标称阻抗为6Ω，而高音扬声器的标称阻抗为8Ω。这样低音扬声器输出声压级会高一些，这一点恰好祢补了低音扬声器效率低的特点，也省去了高音衰减网络。电路图见图2。低音扬声器的高截止点按6dB/oct设计，高音扬声器的低截止点按12dB/oct设计。电感和电容的值不是按计算值取的而是按经验取值的，但这样偏差值很小。在实际应用中不会出现问题。



附表1 “银笛” YD131-727X低音扬声器参数表



附表2 “银笛”YDQG4-2高音扬声器参数表



　　(5)箱体的组装

　　由于这对音箱体积小巧，所以。可以采用实木板材。下料时参考图1。

　　组装时要把裁好的板材用胶粘接成一体，然后还要把所有结合部用木螺丝收紧。等胶水干透后再往箱体内壁浇一层沥青。沥青凝固后就可以接功放胶粘一层5厘米厚作为吸音材料的晴纶棉了。最后就可以把扬声器和分频器装进箱体了。这样箱体就组装完毕了。

　　(6)箱体的装饰

　　把组装完毕的箱体用木工腻子刮平后。再用砂纸把整个箱体打磨光滑就可以喷漆了。本人用“自喷漆”喷了三遍。另外还要做一对扬声器保护网，网面可用丝袜绷在木框上。至此这对音箱的制作就大功告成了。

　　接下来就是试音了。首先用“音频测试CD” 试音主观感觉90Hz～18kHz基本平坦。实际听音也是如此，只是动态有点欠缺。不过用来听流行歌曲、轻音乐还是非常不错的，至于用它听大动态的交响乐就有一点力不从心了。本人的功放是电子管的(6N2+6P14)，和这对小音箱搭配得非常完美。听乡村音乐和萨克斯曲，其音质之好确实无可挑剔。

　　可以说大音箱有大音箱的优势。小音箱有小音箱的特点。这对小音箱就很好的发挥了它的特点。感受到了它带来的美妙音乐。
