汽车音响维修接线图谱

tianqun

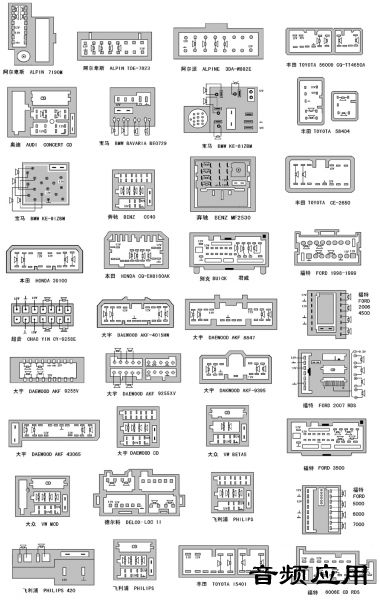

　汽车音响的输入输出插座样式繁多，当车机从汽车上卸下维修时会因不清楚供电与喇叭接线而陷于困境，此一百多个接线图也许会帮你解决此难题。维修时只需要知道供电脚和喇叭输出端子，因此图中省去了自动天线、照明、CD 接口等标注。部分图中没有接地端，维修时以机壳为地。图谱中标注的型号有的是汽车品牌，有的是音响品牌。

　　其中部分接线图具有通用性，可供插座外形一样的其他车机参考。图中标注12V 的端子是供电端，包括Acc、BATT、BACK/UP.前后左右扬声器输出均用小喇叭标注。
