跳线，是控制线路板上电流流动的小开关。它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。关于“音频跳线盘的使用方法 音频跳线盘的焊接方法”的详细说明。


1.音频跳线盘的使用方法

跳线，是控制线路板上电流流动的小开关。它的作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等。跳线基本上由两个部分组成，一部分是固定在主板、硬盘等设备上的，由两根或两根以上金属跳针组成；另一部分是跳线帽，这是一个可以活动的部件，外层是绝缘塑料，内层是导电材料，可以插在跳线针上面，将两根跳线针连接起来当跳线帽扣在两根跳线针上时是接通状态，有电流通过，我们称之为ON；反之不扣上跳线帽时，就说明是断开的，称之为OFF。

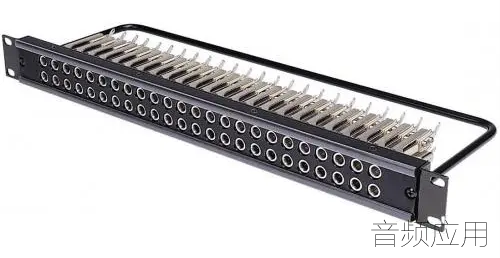

音频跳线盘的使用方法


2.音频跳线盘的焊接方法

跳线盘有上下两排孔，当面对跳线盘的背面，最顶端的焊点是“地”的那一排定义为上排。每排孔有96个座，每个座有5个焊点。

“+”连接线材的 “+”线

“+”跳点连接另一排对应的跳线座的“+”或“+”跳点，连接“+”或“+”跳点取决于半通或全通的连接方法。

“-”连接线材的“-”线

“-”跳点连接另一排对应的跳线座的“-”或“-”跳点，连接“-”或“-”跳点取决于半通或全通的连接方法。

“地”连接线材的“地”线
