VGA接口定义

VGA（Video Graphic Array）接口，即视频图形阵列，也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。VGA接口采用非对称分布的15针连接方式，其工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备成像。

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了一些图像细节的损失。

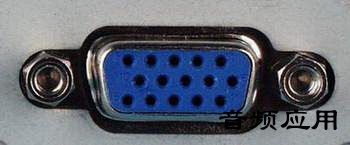

VGA接口

VGA支持在640×480的较高分辨率下同时显示16种色彩或256种灰度，同时在320×240分辨率下可以同时显示256种颜色。VGA由于良好的性能迅速开始流行，厂商们纷纷在VGA基础上加以扩充，如将显存提高至1M并使其支持更高分辨率如SVGA（800×600）或 XGA（1024×768），这些扩充的模式就称之为视频电子标准协会VESA(Video Electronics Standards Association)的SVGA（Super VGA）模式，现在显卡和显示设备基本上都支持SVGA模式。此外后来还有扩展的SXGA（1280×1024）、SXGA+（1400×1050）、UXGA（1600×1200）、 WXGA（1280×768）、WXGA+（1440×900）、WSXGA（1600×1024）、WSXGA+（1680×1050）、 WUXGA（1920×1200）、WQXGA（2560×1600）等模式，这些符合VESA标准的分辨率信号都可以通过VGA接口实现传输。

VGA线

VGA接口在液晶电视上的应用

由于VGA接口“统治”的时间太长，应用范围太广，出于兼容性的考虑，它还是会多为我们服务一段时间的。就现在的设备来看，一台液晶电视一般都不会配备DVI接口，甚至有些老型号的产品甚至没有HDMI接口，但是VGA接口一般都会配备的。

由于几乎所有的液晶电视都会提供VGA接口，所以可以很方便地连接到电脑上。我们知道，VGA接口支持的显示分辨率范围可以从320×240一直到2048×1536，它的带宽用来传输1920×1080的视频信号可以说是足够的。不少合资品牌的液晶电视VGA口都支持1080p点对点显示，如Sony、LG等，但有些国产电视想通过D-SUB接口实现 1080p点对点似乎是一件比较困难的事情。
