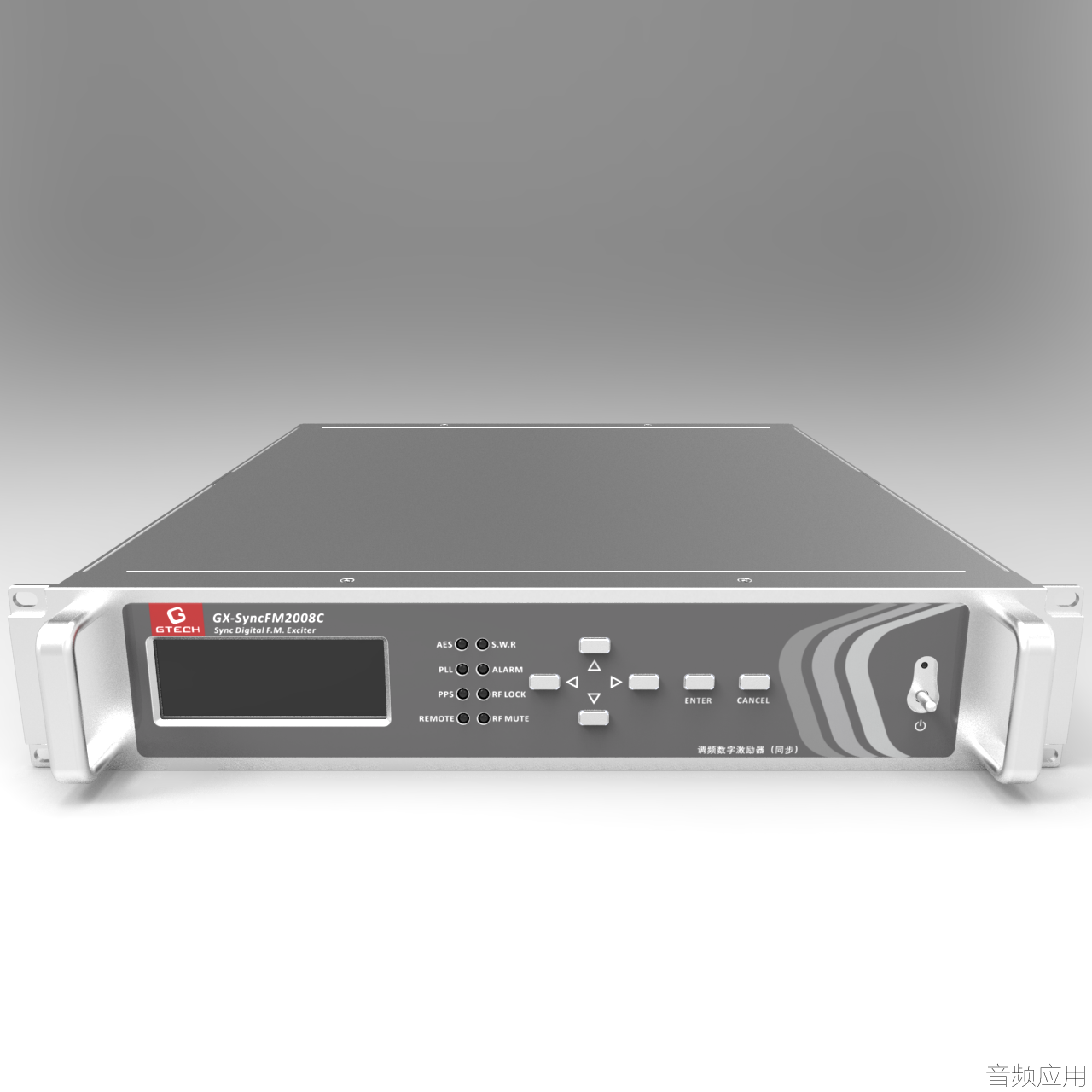

调频同步数字激励器（30/100W）


调频同步数字激励器是调频广播的关键设备。设备采用数字处理（DSP）技术和直接频率合成（DDS）技术，实现从音频到射频的全数字处理，通过高速DAC直接输出调频信号。设备满足调频同步广播技术要求，具有指标高、稳定可靠、延时可调且稳定、防插播等特点。



产品特性

CD级音质效果，信噪比优于85dB
直接数字合成频率（DDS）技术
1000M DAC输出
为调频同步广播量身订做
良好的延时抖动特性（优于1us）
音频延时、射频延时精确可调
立体声导频同步技术
内、外环路功率控制
数字水印技术，有效防止非法信号插入


典型应用

调频同步广播
调频广播

技术指标

---

最大输出功率	30W（30W机型） 100W（100W机型）
RF频率范围	87.00MHz ~ 108.00MHz , 步进10kHz
频率稳定度	同步工作 < 10-11 （锁定GPS） 独立工作 < 10-6 （内部温补晶振）
调制频偏	0～112.5KHz可调，步进精度0.1KHz
导频频偏	0～75KHz可调，步进0.1KHz
导频频率	19KHz + 0.1Hz
音频延时	0～400ms内可调整，步进精度0.1us
射频延时	0～10ms内可调整，步进精度0.1us
参考时钟	10MHz、1PPS
音频输入接口	数字*2：AES/EBU，XLR，110ohms 模拟：XLR， 600ohms
音频预加重	0us, 50us, 75us
音频频响	优于0.05dB, 30Hz~15KHz
左右声道电平差	<0.05dB （100%调制）
调频信噪比	> 85dB
音频失真	< 0.05%, 30Hz ~ 15KHz
立体声分离度	> 65dB, 30Hz ~ 15KHz
谐波抑制	> 70dB
音频输入衰减	-10.5dB～+10.5dB
副信道输入	支持RDS、SCA副信道输入 带宽：±2.4kHz（60dB），57kHz抑制：优于70dB
外形尺寸	19英寸宽， 8.86CM高（2U），50CM深
工作环境	工作温度： -20℃ to 55℃ 储藏温度： -40℃ to 60℃ 环境湿度： < 95%
电源条件	AC 185～240V， 50Hz to 60Hz
功耗	< 60W（30W机型） < 200W（100W机型）
