调音台发展新特点和新趋势

focusrite

  调音台是从事专业音频工作的从业者们接触最为频繁的专业声音工具，是电声系统信号接收、分配、处理、输出的中心系统。
近年来，随着数字音频技术的发展以及DSP数字信号处理技术的日渐成熟，调音台数字化集成度越来越高，功能越来越丰富，音质越来越优秀，一些调音台的体积和重量也日渐变小。
下面就近年来扩声和录音棚录音以及影视同期录音、音乐/电影电视声音后期制作等音频工作所涉及的调音台的新特点和发展趋势作一些探讨。


1、 扩声调音台


　　扩声调音台除愈发优秀的DSP效果器集成(甚至把软件效果器插件)、强大的内部路由信号分配以及进一步提升的音质之外，与数字音频工作站软件集成实现录音/混音功能。
　　英国DigiCo、美国Avid、日本YAMAHA近年来在扩声调音台推出了不少优秀的新产品。Avid公司凭借着此前子公司Digidesign在录音/混音领域数字音频工作站工业标准Pro Tools上取得的巨大成功，在现场扩声领域推出了Avid Venue系列现场扩声调音台系统，共有三大系列配置：

图1　Avid VENUE系列旗舰级扩声系统D-Show

　　旗舰级的VenueD-Show(如图1)、中等级别的Venue Profile以及经济小巧的Venue SC48；并可根据用户的不同需求选配不同的配件、插件，以满足不同场合的现场扩声的需求。随着扩声系统集成度越发的提升，在扩声现场越来越要求与录音系统集成，而Avid本身又集成了强大的录音系统Pro Tools系列产品的衣钵，与Pro Tools录音系统无缝集成，同时可以保证拥有Pro Tools一贯的优秀音质和高度稳定性。
　　Venue与Pro Tools系统录音连接的解决方案较为丰富，主要是通过Venue FOH Rack[注1]或Mix Rack[注2]上选配的扩展卡实现，这两款机架式扩展箱能够兼容 VENUE D-Show 和 VENUE Profile 调音台。
　　扩展卡的类型包括FWx 扩展卡、MADI扩展卡以及HDx扩展卡，其中FWx可直接兼容Pro Tools LE录音工作站，实现18路的同时录音/回放，MADI扩展卡可让Venue系统同时输出48路24 bit/48 kHz的数字音频信号，由于Avid于2011年发布了新的Avid Pro Tools系列新音频接口中就包含了HD MADI接口，而且理论上只要兼容MADI信号输入和输出，用户并非Pro Tools一种DAW可选。
　　这样一来，不愿意使用Pro Tools的用户同样能够选择其他数字音频工作站系统进行现场声音信号的录制。另外HDx扩展卡作为Avid Venue主打的录音解决方案自然是一套最稳定、性能最优越的Venue录音系统，可以与Pro Tools最新的HDX系统或Pro Tools HD Native[注3]系统通过Mini-DigiLink转DigiLink连线连接。而且值得一提的是，Avid一直在对Venue系列不断进行软件更新，丰富调音台的功能和处理能力。

[注1]FOH Rack 是 VENUE 现场扩声系统的中央处理器，通常位于调音台附近，内置嵌入式控制电脑和 DSP 混音引擎卡，为硬件扩展卡提供了空间，可接入各种本地插件和外部设备，与 Stage Rack 一起可远程连接到舞台；采用VENUE 软件作为图形用户界面
[注2]VENUE Mix Rack是VENUE现场扩声系统的入门级重要组件，是Venue系统中使用本地 VENUE FOH Rack 和远程 Stage Rack 的替代方案，将所有I/O、电脑控制及处理性能全部整合至单一的小型机架中。

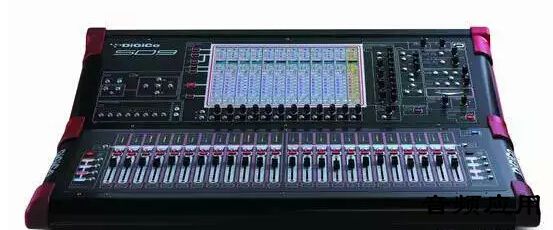

图2　DigiCo SD9紧凑型现场扩声调音台

　　无独有偶，英国DigiCo公司最新发布的现场扩声调音台SD9(如图2)同样具备类似Avid FOH Rack和Mix Rack 2的扩展接口箱D-Rack，同样可以插入MADI板卡与支持MADI协议的扩展卡，允许将56个通道录音室品质的多轨录音输出到运行Logic、Cubase、Nuendo、Samplitude、Pro Tools等主要多轨录音软件的计算机以及其他DigiCo调音台或机架系统中。

focusrite

日本YAMAHA公司自从前些年收购了数字音频工作站大厂德国Steinberg之后，一直以来在Steinberg软件与YAMAHA硬件集成和优化方面虽然在做着孜孜不倦的努力且偶有佳作，但成果令人不甚满意，软件方面推出了现场录音优化版本的Nuendo Live，与标准版的Nuendo相比具有以下一些特性：直观单一的窗口用户界面，使用户的注意力放在更重要的录音工程上；走带控制、标记插入、录音选项都做了界面和操作上的优化；提供了特殊的录音操作界面，可以让用户即使在最为繁忙的情况下也能对所有参数全局轻松掌控，另外，动态工程设置，60 s录音缓冲以及自动保存功能。
　　由于与 Yamaha 的顶级 CL 数字调音台[注4]进行了无缝集成(如图3)，调音台可遥控Nuendo Live高级现场录音系统，提供单一的操作窗口、录音控制窗口和预录音缓存。兼通 EBU 的 RIFF 64 WAVE 格式，可支持超过 24 小时不间断的录音，虚拟声音检查系统。

图3 YAMAHA CL系列调音台家族

　　另外，本文截稿时，笔者获悉YAMAHA与Steinberg已经研发出了一套与最新发布的Nuendo 6(甚至能控制Avid Pro Tools)无缝集成的调音台系统Nuage System Solution(简称为Nuage，取New Age谐音，如图4)，包含硬件控台、音频接口和核心软件Nuendo 6，也可以将Nuendo Syncstation同步器和其他YAMAHA/Steinberg的产品加入到整个系统里一起使用。但到本文截稿时Nuage系统还未正式发售。

图4 YAMAHA Nuage System Solution

　　Nuage的硬件控制台包含独立的主控推子和音轨推子。音频接口拥有16通道模拟输入、16通道数字输入、8通道模拟输出和8通道数字输出，利用Dante音频网络提供高质量和可信赖的音频传输。
[注3]ProToolsHD Native 是一种新一代的 ProTools HD 系统，由 HD Native Thunderbolt 接口或 PCIe 核心卡、Pro ToolsHD 软件和 Pro Tools HD 系列接口组成
[注4]CL系列调音台是YAMAHA近期推出的新款数字调音台系统，CL系列包括了CL1，CL3和CL5三个型号，具备从48路到72路单声道+8路立体声的输入能力；同时全部型号都包含16个DCA和24个混音/8个矩阵输出母线，升级版StageMixV3最近也可以在AppStore里购买，DCA推子等新功能(只适用于M7CL和Cl系列调音台)、哑音编组、通道自定义和声像电位调整选项


2 、录音棚调音台

　　现代录音棚已经与过去大不一样，从前多轨录音机一一对应调音台的物理通路，录音调音台为每一路录音轨道设定相应的通路、均衡器以及相应的硬件混响。
　　数字音频工作站出现后，传统的录音棚调音台由于出色的声音品质和优异的电气性能仍然在各大传统录音棚服役，但是近些年来随着老调音台逐渐达到工作年限，电路老化以及更多的录音师已经开始习惯使用数字音频工作站的包络线功能绘制Automation完成声音的缩混工作，录音棚里传统大型调音台已经慢慢失去原有的地位，逐渐沦为带有话筒放大器和监听控制功能的“工作桌”。
　　在考虑更换老旧调音台时，设备生产商给出了新的解决方案：调音台型控制器。其实很早的时候，Mackie、Digidesign、Behringer和现在的控制器制造商龙头老大Euphonix就已经推出了各类调音台控制器，如Mackie Control(如图5)、Pro-Control、Control 24、Command|8等产品。

图5 一代经典老款Mackie Control


　　在控制器协议上，Digidesign对Pro Tools控制协议拥有更为先进的HUI，而如SteinbergCubase/Nuendo，Cakewalk Sonar、Magix Samplitude等工作站大多采用较为传统的MIDI控制协议。
　　随着专业音频设备的小型化、集成化，包括音频接口、数字话放等在内的个人工作室级别的音频制作解决方案不断涌现，一些推子数量较少、体积小巧的控制器产品不断涌现，甚至出现了音频接口、话放、控制器集成一体的产品，Avid前身旗下的Digidesign公司出品的Digi002、Digi003系列(搭配Pro Tools LE捆绑销售)就是这类典型产品。
　　21世纪初YAMAHA也曾推出过一体化的声卡、控制台01X。以前许多大型录音棚在进行设备更换的时候也越来越多地开始选择一些大型的控制台系统，如Avid 的ICON系列(主要有D-Control系列D-Command系列)以及性价比非常高的C|24，Euphonix的System 5 MC系列产品。
　　过去的调音台变成了软件虚拟调音台，物理轨道变成了计算机音频工作站里的虚拟轨道，一些大型控制台配备了基本的对讲通路，而模拟输入接口则大多通过专门的话筒放大器、DI盒或音频接口等解决方案。在监听/返听方面，大型调音台也提供了丰富的路由功能，除此之外PreSonus、SPL、Mackie等厂商也都有不同功能的监听控制器产品可供用户选择。

3 、影视外景调音台

　　实际上，影视外景录音调音台除了在其应该具备的便捷性、耐用性以及抗拒一定程度的风沙雨水能力之外，近年来推出的一些新产品则加入了诸如AD转换模块和录音模块等，最典型的产品如瑞士Sonosax(被称为同期电影调音台中的“瑞士军刀”)，最新的SX-ST8D(如图6)是下一代的功能更强大的高级调音台，内置的Digital Module数字模块提供了非常高质量的A/D转换器，可以在24 bits 下44.1~192 kHz之间切换；
　　同时它还内置了与Sonosax新推出的MINIR82微型数字硬盘/闪存卡录音机性能相同的录音模块。另外，电影同期调音台也开发了许多基于传统电路设计的新功能，如给推子提供的额外增益量的切换，如Sonosax高端调音台可以由12 dB的满额推子增益一键将增益提升至24 dB。
　　此外，调音台每路压缩/扩展动态处理模块的集成度更高。提供了高品质AD转换模块的调音台，可将自身与外景录音机或移动型计算机音频工作站方便地连接，省去了许多连接线材，减轻同期录音师的工作强度，提高影视同期录音的效率。

图6 Sonasax SX-ST8D影视同期录音机

　　美国SoundDevice公司作为电影同期录音调音台、录音机重量级制造商近年来也推出了一些令人兴奋的产品，比如为788T/788T-SSD(即788T录音机的固态硬盘版)录音机提供了外部控制设备CL-8(旋钮型调音台)、CL-9(推子型调音台)；为新款的552和664调音台加入了存储卡录音功能。

focusrite

更值得一提的是，通过Sound Device新推出的CL-Wifi Interface(如图7)硬件控制，可用时下最流行的苹果移动设备包括iPhone iPod Touch、iPad通过苹果App Store上下载CL-Wifi，这样一来就可以把手上的iOS设备变成一个调音台了。

图7 Sound Device 788T Wifi附件CL-WIFI


　　2011、2012连续两年的北京国际广播影视设备展(BIRTV)上，Avid都将其收购的Euphonix旗下包括System 5高级电影混录调音台带进了展会。
　　System 5(如图8)，Neve 882及Harrison可谓是当今电影混录领域一直以来的行业标杆，而好莱坞的声音后期混录Euphonix仍然有较大市场占有率，包括获得了奥斯卡最佳音效剪辑、最佳音响效果的《贫民窟的百万富翁》、《谍影重重3》等影片终混就出自于Euphonix System 5。


时至今日，大型数字调音台仍然是电影终混的第一选择。许多读者会问，既然现在都已经以工作站为核心了，为什么还会有混录师崇尚数字调音台呢？笔者分析主要有以下三点原因。

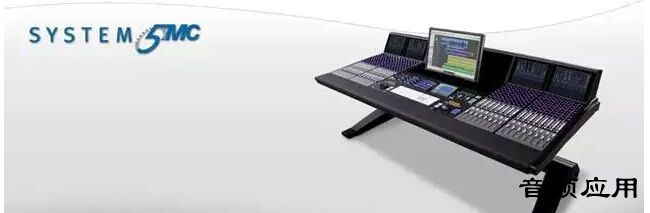

图8 Avid旗下Euphonix出品的System 5数字调音台
1
大型数字电影混录调音台的Automation功能要比Pro Tools提供的Automation更加适合电影混录，场景记忆及母线分配更加科学。因为在好莱坞电影混录常常有多次预混，大型调音台提供了比Pro Tools工作站更多的母线，用调音台的母线分配从放机工作站将对白、动效、环境、特效和音乐等经过音量自动化、动态、EQ以及混响等处理录入录机工作站。

2
大型数字电影混录调音台的效果器使用具有高度的稳定性，调音台设计之初，就已经通过了对于DSP的压力测试，原因就在于调音台本身扩展性的限制所带来的。由于包括Pro Tools的无论RTAS、TDM以及新版的AAX及AAX DSP插件在内的所有效果器插件都是可由第三方软件开发商开发并在Pro Tools内安装使用的。但是对于HD/HDX或是CPU的运算上限对于工作站来说却是一个不可控的量；而对于大型数字调音台来说，只要按照调音台操作说明使用效果器，一般不会造成系统性能的下降。
3
　　大型数字调音台的监听母线分配功能非常强大，接驳国内通用的影院多声道编码标准Dolby及DTS/SDDS(不在中国影院适用)硬件编码器切换编码后/编码前监听也非常方便，[注5]有了大型调音台方便的监听母线切换功能，可以快速地在多个版本的混录工作中比较混录效果，最终得到听感接近一致的各版本混录。


[注5]国外电影发行一般都会做多个版本的混录，如Dolby、DTS、SDDS，另外会有DVD/蓝光Blu-Ray Disc的混音版本


4、 新形态调音台

　　苹果公司风靡全球的iOS产品线日渐丰富，而iOS家族中屏幕面积最大的iPad早已经被各大勇于创新的专业音频设备厂商“盯上”了。尤其是2012年全球各大音频展、广电展上，各式各样的iOS周边音频设备层出不穷，而且不乏优秀之作。
　　而在调音台领域，Mackie与Behringer都分别推出了iPad调音台DL1608(如图9)与XENYX iX(如图10)。值得一提的是，Mackie DL1608具有16通道的Mackie公司传统的高品质Onyx通道话放，内置了Compressor压缩器、EQ均衡器等高品质效果器。

图9 Mackie DL1608 iPad调音台。

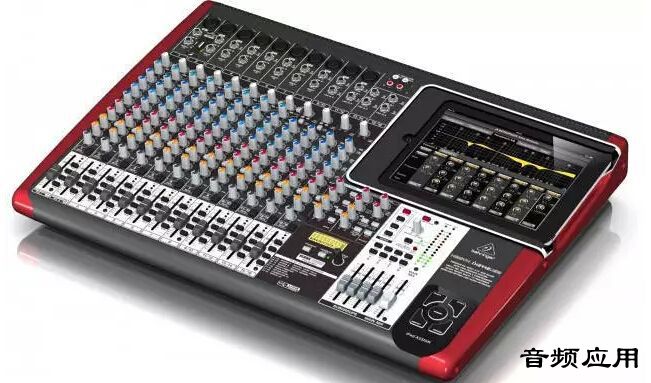

图10 XENYX iX系列iPad调音台

　　调音台虽然诞生了多年，但随着数字DSP技术的发展，今后调音台的样式会更加千变万化，形态多种多样，功能更为丰富，更人性化，为各专业音频领域提供帮助。
　　美奇官网称，DL1608调音台动态高达114 dB；Snapshot场景快照，可以记住某场演出中调音台的参数，方便用户随时调用；这款调音台还可以直接使用iPad录制调音台的左右总输出信号，iPad上的音乐程序的输出也可以直接进入DL1608输入里。
　　另外值得一提的是，由于iPad Mini和新款的iPad 4采用了苹果新款的数据接口Lightning，而Mackie这款iPad调音台经过试验，通过Lightning/30pin转接口就能完全兼容iPad Mini和iPad 4，因此购买了这两款iOS设备的用户大可放心。
　　而 Behringer公司的iX 调音台除了可以与iPad交互音频信号之外，还可以使用 iPad 来控制新的 KLARK-TEKNIK FX Processor 应用，这可以让用户更加便于调节均衡、压缩及混响，并且还有完善的频谱分析。
　　另外还有一些调音台集成了火线音频接口的功能，M-Audio、YAMAHA、Presonus都先后推出过这样的传统调音台+音频接口的综合产品，获得了一定的用户群，尤其是Presonus的StudioLive系列数字调音台(如图11)自从2008年推出后凭借着高度的稳定性、自带丰富而又高品质的DSP效果器以及高品质的火线音频接口提供DAW录音界面而一直饱受好评。关于这款关注度颇高的明星产品在此不再赘述。

图11 Presonus StudioLive系列调音台最轻便款16.0.2。

着DSP技术的发展，今后调音台功能会随着数字化的发展越来越具有新意，越来越具有专业性，广大音频从业者们将从技术革新中享受到不断发展的调音台技术和功能带给我们的便利。
